راهنمای جامع خرید و انتخاب کنتاکتور و کلید برای تابلو برق صنعتی بر اساس آمپر و نوع بار
طراحی، تجهیز و مونتاژ تابلو برق صنعتی نیازمند اتخاذ تصمیمات دقیق مهندسی در زمینه انتخاب تجهیزات قطع، وصل و حفاظت مدار است. در این میان، کلیدهای صنعتی و کنتاکتورها به عنوان شریانهای اصلی کنترل و توزیع جریان الکتریکی عمل میکنند. انتخاب نادرست این تجهیزات بر اساس آمپراژ غیرواقعی یا عدم توجه به نوع بار الکتریکی میتواند خسارات جبرانناپذیری نظیر جوش خوردن کنتاکتها، سوختن بوبین، آسیب شدید به الکتروموتورها و در نهایت آتشسوزی در تابلو برق را به همراه داشته باشد. این مقاله با رویکردی گامبهگام، ابتدا مفاهیم پایه را به زبان ساده برای کاربران و خریداران عمومی توضیح داده و سپس در نیمه دوم، ابعاد تخصصی، فرمولهای محاسباتی و استانداردهای مهندسی را برای طراحان و تکنسینهای برق صنعتی تحلیل میکند.
| تجهیز | تعریف به زبان ساده | شباهت تشبیهی | عملکرد اصلی در تابلو برق |
|---|---|---|---|
| کلید صنعتی | وسیله قطع، وصل و حفاظت مدار | شیر یا فلکه اصلی آب | قطع و وصل دستی مدار + حفاظت تجهیزات و کابلها در برابر اضافه بار و اتصال کوتاه |
| کنتاکتور | کلید الکترومغناطیسی فرمانپذیر | شیر برقی اتوماتیک | قطع و وصل اتوماتیک و از راه دور مدار با اعمال ولتاژ به بوبین (بدون داشتن نقش حفاظتی به تنهایی) |
نکات کلیدی به زبان ساده:
- کلید صنعتی: وظیفه اصلی آن حفاظت از سیستم و ایمنسازی خطوط برق است.
- کنتاکتور: وظیفه اصلی آن اتوماسیون و سوئیچینگ مکرر (روشن و خاموش کردن بار از راه دور) است.
مفاهیم پایه به زبان ساده: کلید و کنتاکتور در تابلو برق چه کاری انجام میدهند؟
برای خریدار یا کارفرمایی که قصد خرید تجهیزات برای تابلو برق کارگاه یا کارخانه خود را دارد، درک تفاوت میان کلید و کنتاکتور اولین گام است.
یک تابلو برق را مانند یک سیستم لولهکشی آب در نظر بگیرید. کلیدهای صنعتی همانند شیرهای اصلی و فلکههای حفاظتی هستند که در صورت بروز نشتی یا ترکیدگی لوله، جریان آب را به کلی قطع میکنند. در مقابل، کنتاکتور مانند یک شیر برقی هوشمند است که بر اساس فرمانهای دریافتی از اتوماسیون یا اپراتور، عبور جریان را قطع و وصل میکند.
کلید صنعتی چیست؟
کلید صنعتی تجهیزی است که برای قطع و وصل دستی مدار و همچنین حفاظت از سیمها، کابلها و تجهیزات در برابر خطاهایی نظیر اضافه بار (جریان بیش از حد مجاز) و اتصال کوتاه (برخورد مستقیم فاز با نول یا فاز دیگر) استفاده میشود. کلیدها معمولاً به عنوان قطعکننده اصلی یا محافظ خط در تابلو برق قرار میگیرند.
کنتاکتور چیست؟
کنتاکتور یک کلید الکترومغناطیسی فرمانپذیر است. برخلاف کلیدهای معمولی که باید با دست قطع و وصل شوند، کنتاکتور با اعمال یک ولتاژ ضعیف به سیمپیوچی خود (بوبین)، جذب شده و اتصالات قدرت را برقرار میسازد. این ویژگی امکان کنترل از راه دور و اتوماتیکسازی سیستمها را فراهم میآورد.

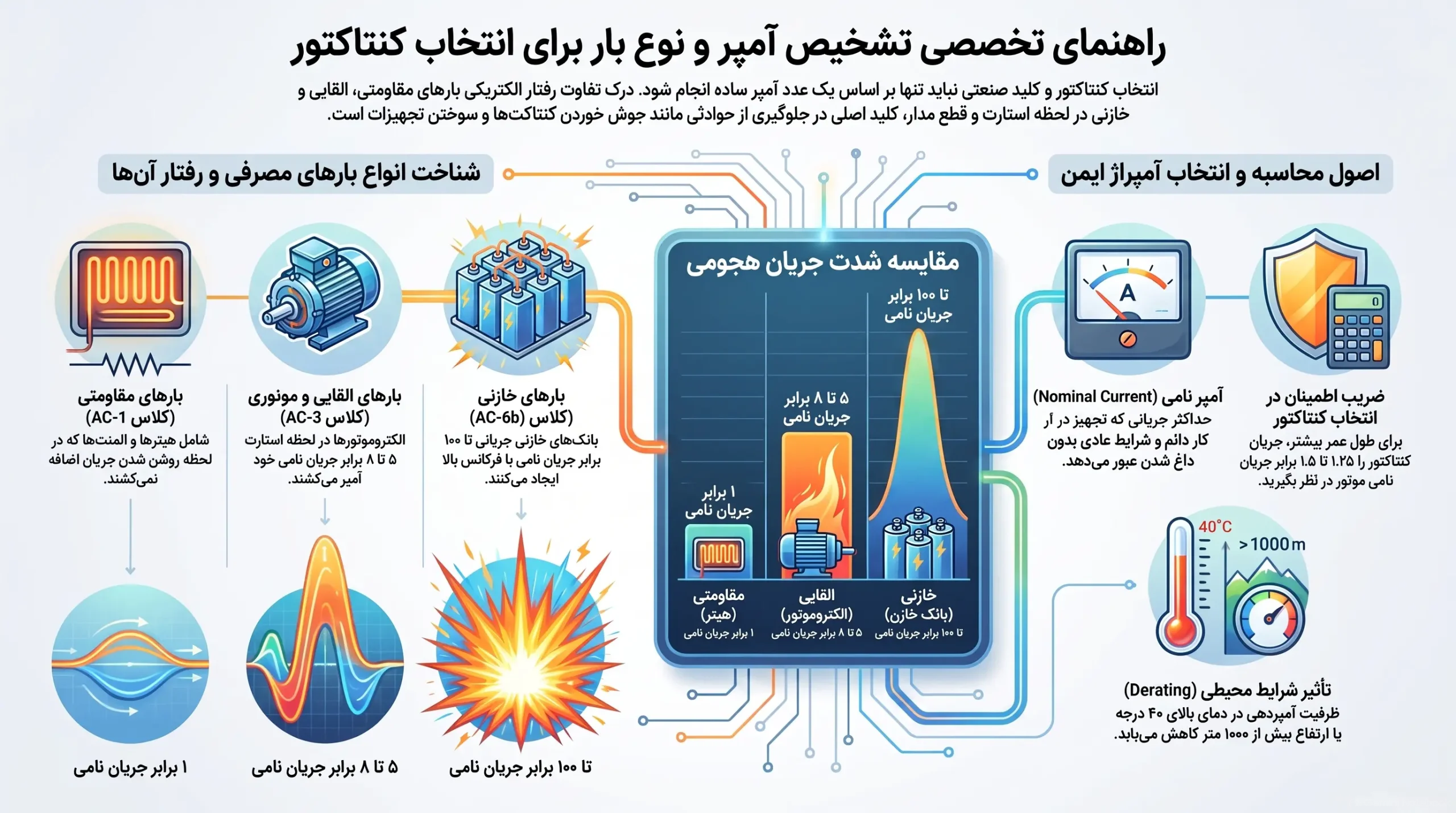

گام اول خرید: تشخیص آمپر و نوع بار مصرفکننده
بزرگترین اشتباه در خرید تجهیزات تابلو برق، اتکا به یک عدد آمپر ساده است. یک آمپر ثابت روی دو تجهیز مختلف با رفتارهای الکتریکی متفاوت، فشار یکسانی را به کنتاکتور و کلید وارد نمیکند.
۱. آمپر نامی چیست؟
آمپر نامی مشخص میکند که تجهیز در شرایط کاری عادی چه میزان جریان الکتریکی را میتواند از خود عبور دهد بدون آنکه دچار داغی بیش از حد شود. هنگام خرید باید بدانید که تجهیز شما چه مقدار جریان در حالت کار دائم میکشد.
۲. چرا نوع بار در انتخاب کلید و کنتاکتور اهمیت دارد؟
مصرفکنندههای الکتریکی از نظر رفتار الکتریکی هنگام روشن شدن و کارکرد به سه دسته اصلی تقسیم میشوند:
- بارهای مقاومتی (اهمی): تجهیزاتی نظیر هیترهای صنعتی، سیستمهای گرمایشی و المنتها در این دسته قرار میگیرند. این بارها هنگام روشن شدن جریان اضافه نمیکشند و فشار حرارتی ناگهانی به کنتاکتور وارد نمیکنند.
- بارهای القایی (سلفی): الکتروموتورها، پمپها، کمپرسورها و فنها در این گروه هستند. موتورهای الکتریکی در لحظه استارت و روشن شدن، جریانی بین ۵ تا ۸ برابر جریان نامی خود از شبکه میکشند. این جریان هجومی اولیه سبب استهلاک شدید کنتاکتها میشود.
- بارهای خازنی: بانکهای خازنی که برای اصلاح ضریب توان در کارخانجات نصب میشوند، در لحظه وصل شدن جریانی تا ۱۰۰ برابر جریان نامی با فرکانس بسیار بالا ایجاد میکنند. این جریان هجومی فوقالعاده شدید میتواند کنتاکتهای یک کنتاکتور معمولی را ذوب کرده و به یکدیگر بجوشاند.
معرفی کلیدهای صنعتی پرکاربرد تابلو برق به زبان ساده
برای انتخاب کلید مناسب، ابتدا باید با انواع اصلی کلیدهای فشار ضعیف و محدوده کاربرد آنها آشنا شوید.
| نوع کلید | نام اختصاری | محدوده جریان | قدرت قطع (Icu) | کاربرد اصلی |
|---|---|---|---|---|
| کلید مینیاتوری | MCB | ۰.۵ تا ۱۲۵ آمپر | ۶ تا ۱۰ کیلوآمپر | مدارهای فرعی، روشنایی، پریزها و مدار فرمان |
| کلید اتوماتیک کمپکت | MCCB | ۱۶ تا ۱۶۰۰ آمپر | ۲۵ تا ۱۰۰ کیلوآمپر | ورودی اصلی تابلو برق، فیدرهای قدرت و موتورهای بزرگ |
| کلید حرارتی (محافظ موتور) | MPCB | ۰.۱ تا ۱۰۰ آمپر | ۵۰ تا ۱۰۰ کیلوآمپر | حفاظت اختصاصی موتورها در برابر اضافه بار و اتصال کوتاه |
| کلید هوایی | ACB | ۶۳۰ تا ۶۳۰۰ آمپر | ۵۰ تا ۱۵۰ کیلوآمپر | ورودی اصلی تابلوهای قدرت بسیار بزرگ و پستهای برق |
نحوه انتخاب کلید مینیاتوری (MCB)
کلیدهای مینیاتوری بر اساس منحنی قطع به سه تیپ اصلی تقسیم میشوند:
- تیپ B (روشنایی): برای بارهای غیر القایی و حساس.
- تیپ C (موتوری): برای بارهای القایی و موتورهای کوچک.
- تیپ D (ترانسفورماتوری): برای بارهایی با جریان هجومی بالا.
نحوه انتخاب کلید حرارتی (MPCB)
کلید حرارتی کاملترین تجهیز برای حفاظت موتور است. این کلید همزمان کار کلید اتوماتیک و رله بیمتال را انجام داده و از موتور در برابر اضافه بار، اتصال کوتاه، عدم تعادل فاز و قطع فاز محافظت میکند.
بررسی تخصصی کلاسهای بهرهبرداری کنتاکتور (استاندارد IEC 60947-4-1)
در بخش تخصصی طراحی تابلو برق، کنتاکتورها بر اساس استاندارد بینالمللی IEC 60947-4-1 و مطابق با نوع بار و فرایند سوئیچینگ دستهبندی میشوند. پلاک یک کنتاکتور شامل جریانهای نامی متفاوت برای کلاسهای کاری مختلف است.
کلاس بهرهبرداری AC-1 (بارهای غیر القایی)
کلاس AC-1 برای بارهای غیرالقایی یا با القائیت بسیار کم تعریف شده است. این کلاس عمدتاً شامل هیترهای صنعتی، کوره برقی و سیستمهای گرمایشی است. چون هنگام قطع و وصل قوس الکتریکی شدیدی ایجاد نمیشود، جریان قابل تحمل کنتاکتور در کلاس AC-1 معمولاً ۱.۵ تا ۲ برابر بیشتر از کلاس AC-3 همان کنتاکتور است.
کلاس بهرهبرداری AC-3 (موتورهای قفس سنجابی در شرایط نرمال)
رایجترین کلاس کاری کنتاکتور در اتوماسیون صنعتی، کلاس AC-3 است. این کلاس برای راهاندازی و خاموش کردن موتورهای قفس سنجابی (مانند پمپها، فنها، کمپرسورها و نوار نقالهها) طراحی شده است. در این شرایط، کنتاکتور در هنگام وصل، جریان هجومی ۵ تا ۷ برابری موتور را تحمل کرده و هنگام قطع، جریانی برابر با جریان نامی موتور را قطع مینماید.
کلاس بهرهبرداری AC-4 (قطع و وصل سنگین و چپگرد/راستگرد)
اگر مدار شامل فرایندهایی نظیر چُگینگ (Jogging)، ترمز جریان معکوس (Plugging) یا تغییر جهت گردش متوالی (چپگرد/راستگرد سریع) باشد، کنتاکتور تحت فشار شدید ترمومکانیکی قرار میگیرد. در چنین کاربردهایی (نظیر جرثقیلها، آسانسورها و دستگاههای تراش)، باید از کلاس AC-4 استفاده شود. توان قطع کنتاکتور در کلاس AC-4 به شدت کاهش مییابد و معمولاً باید یک یا دو سایز بزرگتر از حالت AC-3 انتخاب گردد.
کلاس بهرهبرداری AC-6b (سوئیچینگ بانکهای خازنی)
کلاس AC-6b اختصاصاً برای کنترل و سوئیچینگ خازنهای اصلاح ضریب توان است. کنتاکتورهای خازنی استاندارد مجهز به یک بلوک کنتاکت کمکی پیششارژ و مقاومتهای سیمی متصل به آن هستند. هنگام وصل کنتاکتور، ابتدا کنتاکتهای کمکی بسته شده و جریان هجومی خازن از طریق مقاومتها محدود میشود؛ سپس با فاصله چند میلیثانیه کنتاکتهای اصلی بسته میشوند.
ابعاد فیزیکی و فریمسایز کنتاکتورها
ابعاد فیزیکی کنتاکتور جهت جانمایی دقیق در تابلو برق بر اساس آمپراژ کاری دستهبندی میشود:
| توان موتور / خازن | جریان نامی (IFLC / IC) | کنتاکتور راهاندازی مستقیم (AC-3) | ستاره-مثلث: کنتاکتور اصلی/مثلث | ستاره-مثلث: کنتاکتور ستاره | کلید حرارتی (MPCB) یا اتوماتیک | تنظیم بیمتال راهاندازی مستقیم |
|---|---|---|---|---|---|---|
| ۴ kW (۵.۵ HP) | ۸.۵ آمپر | ۹ تا ۱۲ آمپر | - | - | ۱۰ آمپر (رنج ۶.۳-۱۰) | ۸.۵ آمپر |
| ۷.۵ kW (۱۰ HP) | ۱۵.۲ آمپر | ۱۸ آمپر | ۹ آمپر | ۹ آمپر | ۲۰ آمپر (رنج ۱۶-۲۲) | ۱۵.۲ آمپر |
| ۱۵ kW (۲۰ HP) | ۲۹ آمپر | ۳۲ آمپر | ۱۸ آمپر | ۱۲ آمپر | ۳۲ آمپر (رنج ۲۵-۳۲) | ۲۹ آمپر |
| ۲۲ kW (۳۰ HP) | ۴۲ آمپر | ۵۰ آمپر | ۲۵ آمپر | ۱۸ آمپر | ۵۰ آمپر (رنج ۴۰-۵۰) | ۴۲ آمپر |
| ۳۷ kW (۵۰ HP) | ۶۸ آمپر | ۸۰ آمپر | ۴۰ آمپر | ۲۵ آمپر | ۸۰ آمپر (MCCB) | ۶۸ آمپر |
| ۵۵ kW (۷۵ HP) | ۱۰۲ آمپر | ۱۱۵ آمپر | ۶۵ آمپر | ۴۰ آمپر | ۱۲۵ آمپر (MCCB) | ۱۰۲ آمپر |
| ۷۵ kW (۱۰۰ HP) | ۱۳۹ آمپر | ۱۵۰ آمپر | ۸۰ آمپر | ۵۰ آمپر | ۱۶۰ آمپر (MCCB) | ۱۳۹ آمپر |
| ۱۲.۵ kVAr (خازن) | ۱۸ آمپر | ۲۰ آمپر (AC-6b) | - | - | کلید مینیاتوری یا MCCB 25A | - |
| ۲۵ kVAr (خازن) | ۳۶ آمپر | ۴۰ آمپر (AC-6b) | - | - | کلید اتوماتیک 50A | - |
| ۵۰ kVAr (خازن) | ۷۲ آمپر | ۸۰ آمپر (AC-6b) | - | - | کلید اتوماتیک 100A | - |

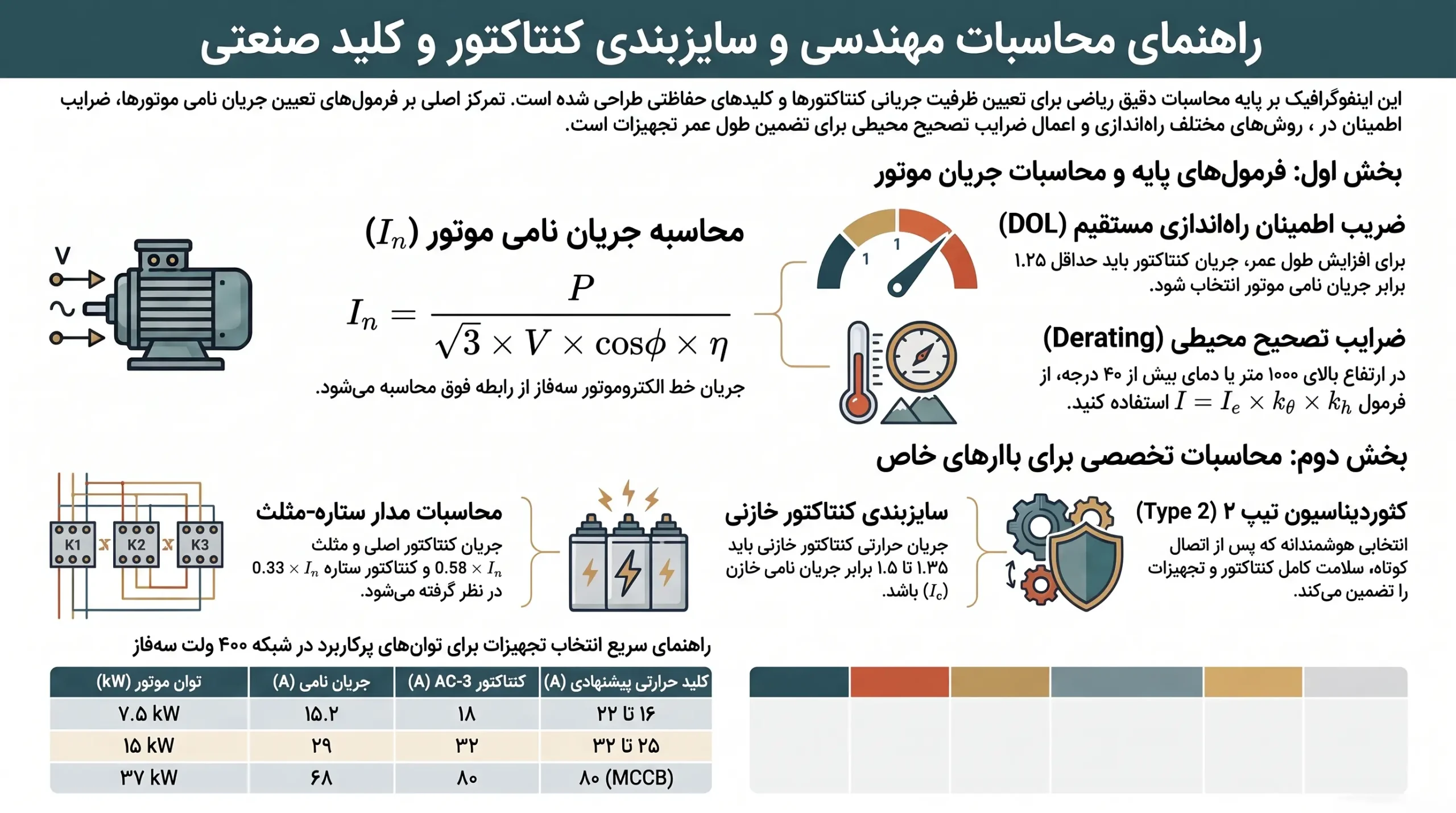

محاسبات مهندسی و فرمولهای سایزبندی تجهیزات
برای دستیابی به طراحی دقیق و بهینه، محاسبات ریاضی زیر برای سایزبندی کلید و کنتاکتور استفاده میشوند:
۱. محاسبه جریان نامی موتور سهفاز
برای محاسبه جریان خط یک الکتروموتور سهفاز، از رابطه زیر استفاده میشود:
I = P / (√3 × V × cosφ × η)
در این فرمول:
- P: توان موتور بر حسب کیلووات (در صورت درج توان به اسب بخار HP، عدد را در ۷۴۶ ضرب کنید).
- V: ولتاژ خط به خط شبکه (در شبکه استاندارد ایران ۳۸۰ یا ۴۰۰ ولت).
- cosφ: ضریب توان موتور (به طور متوسط ۰.۸ تا ۰.۸۵).
- η: بازده یا راندمان موتور (به طور متوسط ۰.۸۵ تا ۰.۹).
۲. سایزبندی کنتاکتور در راهاندازی مستقیم (DOL)
در راهاندازی مستقیم به دلیل وجود ضریب اطمینان و افزایش طول عمر کنتاکتها، جریان کنتاکتور مطابق فرمول زیر محاسبه میشود:
I_Contactor = 1.25 × I_FLC
در کاربردهای صنعتی متداول، حاصل ضرب بالا معمولاً به سمت اولین رنج آمپراژ استاندارد موجود در بازار گرد میشود.
۳. محاسبات مدار راهاندازی ستاره-مثلث (Star-Delta)
در راهاندازی ستاره-مثلث، بار بین سه کنتاکتور (اصلی، مثلث و ستاره) تقسیم میشود. جریان عبوری از کنتاکتور اصلی (I_Main) و کنتاکتور مثلث (I_Delta) برابر با جریان فازی موتور است:
I_Main = I_Delta = I_FLC / √3 ≈ 0.58 × I_FLC
جریان عبوری از کنتاکتور ستاره (I_Star) که فقط در لحظه استارت به مدت چند ثانیه در مدار قرار میگیرد برابر است با:
I_Star = I_FLC / 3 ≈ 0.33 × I_FLC
رله بیمتال در مدار ستاره-مثلث در مسیر کنتاکتور اصلی قرار گرفته و تنظیم جریان آن بر روی 0.58 × I_FLC انجام میپذیرد.
۴. سایزبندی کنتاکتور خازنی
جریان نامی خازن (I_Capacitor) از رابطه زیر به دست میآید:
I_c = Q / (√3 × V)
به دلیل پدیده سوئیچینگ خازنی و وجود هارمونیکها در شبکه، جریان نامی حرارتی کنتاکتور خازنی (I_Contactor) باید حداقل ۱.۳۵ تا ۱.۵ برابر جریان نامی خازن در نظر گرفته شود.
۵. ضریب تصحیح ارتفاع و دما (Derating Factor)
در مناطقی که ارتفاع از سطح دریا بیشتر از ۱۰۰۰ متر باشد یا دمای داخل تابلو برق از ۴۰ درجه سانتیگراد تجاوز کند، خنککنندگی و استقامت عایقی هوا کاهش مییابد. در این موارد جریان قابل تحمل تجهیز مطابق رابطه زیر محاسبه میشود:
I_Actual = I_Nominal × k_temp × k_altitude
که در آن k_temp ضریب تصحیح دما و k_altitude ضریب تصحیح ارتفاع است.
جدول مرجع جامع انتخاب کلید، کنتاکتور و تنظیمات بیمتال (شبکه سهفاز ۴۰۰ ولت)
جدول زیر یک مرجع مهندسی و کاربردی برای انتخاب سریع تجهیزات مدار موتور و خازن است:
| توان موتور / خازن | جریان نامی (IFLC / IC) | کنتاکتور راهاندازی مستقیم (AC-3) | ستاره-مثلث: کنتاکتور اصلی/مثلث | ستاره-مثلث: کنتاکتور ستاره | کلید حرارتی (MPCB) یا اتوماتیک | تنظیم بیمتال راهاندازی مستقیم |
|---|---|---|---|---|---|---|
| ۴ kW (۵.۵ HP) | ۸.۵ آمپر | ۹ تا ۱۲ آمپر | - | - | ۱۰ آمپر (رنج ۶.۳-۱۰) | ۸.۵ آمپر |
| ۷.۵ kW (۱۰ HP) | ۱۵.۲ آمپر | ۱۸ آمپر | ۹ آمپر | ۹ آمپر | ۲۰ آمپر (رنج ۱۶-۲۲) | ۱۵.۲ آمپر |
| ۱۵ kW (۲۰ HP) | ۲۹ آمپر | ۳۲ آمپر | ۱۸ آمپر | ۱۲ آمپر | ۳۲ آمپر (رنج ۲۵-۳۲) | ۲۹ آمپر |
| ۲۲ kW (۳۰ HP) | ۴۲ آمپر | ۵۰ آمپر | ۲۵ آمپر | ۱۸ آمپر | ۵۰ آمپر (رنج ۴۰-۵۰) | ۴۲ آمپر |
| ۳۷ kW (۵۰ HP) | ۶۸ آمپر | ۸۰ آمپر | ۴۰ آمپر | ۲۵ آمپر | ۸۰ آمپر (MCCB) | ۶۸ آمپر |
| ۵۵ kW (۷۵ HP) | ۱۰۲ آمپر | ۱۱۵ آمپر | ۶۵ آمپر | ۴۰ آمپر | ۱۲۵ آمپر (MCCB) | ۱۰۲ آمپر |
| ۷۵ kW (۱۰۰ HP) | ۱۳۹ آمپر | ۱۵۰ آمپر | ۸۰ آمپر | ۵۰ آمپر | ۱۶۰ آمپر (MCCB) | ۱۳۹ آمپر |
| ۱۲.۵ kVAr (خازن) | ۱۸ آمپر | ۲۰ آمپر (AC-6b) | - | - | کلید مینیاتوری یا MCCB 25A | - |
| ۲۵ kVAr (خازن) | ۳۶ آمپر | ۴۰ آمپر (AC-6b) | - | - | کلید اتوماتیک 50A | - |
| ۵۰ kVAr (خازن) | ۷۲ آمپر | ۸۰ آمپر (AC-6b) | - | - | کلید اتوماتیک 100A | - |
اصول کئوردیناسیون (Coordination) و انتخاب قدرقطع کلیدها
در طراحی تابلوهای برق صنعتی، هماهنگی حفاظتی میان کلید اتوماتیک و کنتاکتور تحت عنوان کئوردیناسیون (Coordination) شناخته میشود. طبق استاندارد IEC 60947-4-1، دو تیپ کئوردیناسیون وجود دارد:
کئوردیناسیون تیپ ۱ (Type 1 Coordination)
در این حالت، در صورت بروز اتصال کوتاه در مدار، کلید حفاظتی مدار را قطع کرده و ایمنی افراد و تابلو برق حفظ میشود. اما آسیب به کنتاکتور یا رله بیمتال مجاز است و ممکن است کنتاکتها دچار جوشخوردگی شوند و نیاز به تعویض قطعه وجود داشته باشد.
کئوردیناسیون تیپ ۲ (Type 2 Coordination)
در کئوردیناسیون تیپ ۲، پس از وقوع اتصال کوتاه و قطع جریان توسط کلید، هیچگونه آسیبی به کنتاکتور و تجهیزات حفاظتی وارد نمیشود و سیستم پس از رفع خطا، بدون نیاز به تعویض قطعات آماده به کار مجدد است. این تیپ در خطوط تولید پیوسته و صنایع حساس الزامی است.
مفاهیم قدرت قطع Icu و Ics
هنگام خرید کلید اتوماتیک کمپکت (MCCB) یا کلید هوایی (ACB)، دو پارامتر قدرت قطع اهمیت دارند:
- Icu (حداکثر ظرفیت قطع نهایی): بیشترین جریان اتصال کوتاهی که کلید میتواند تنها یکبار آن را قطع کند بدون آنکه منفجر شود.
- Ics (ظرفیت قطع در شرایط سرویس): جریانی که کلید میتواند به دفعات آن را قطع کرده و پس از آن همچنان به کار عادی خود ادامه دهد. این پارامتر معمولاً به صورت درصدی از Icu (مانند ۵۰٪، ۷۵٪ یا ۱۰۰٪) بیان میشود.

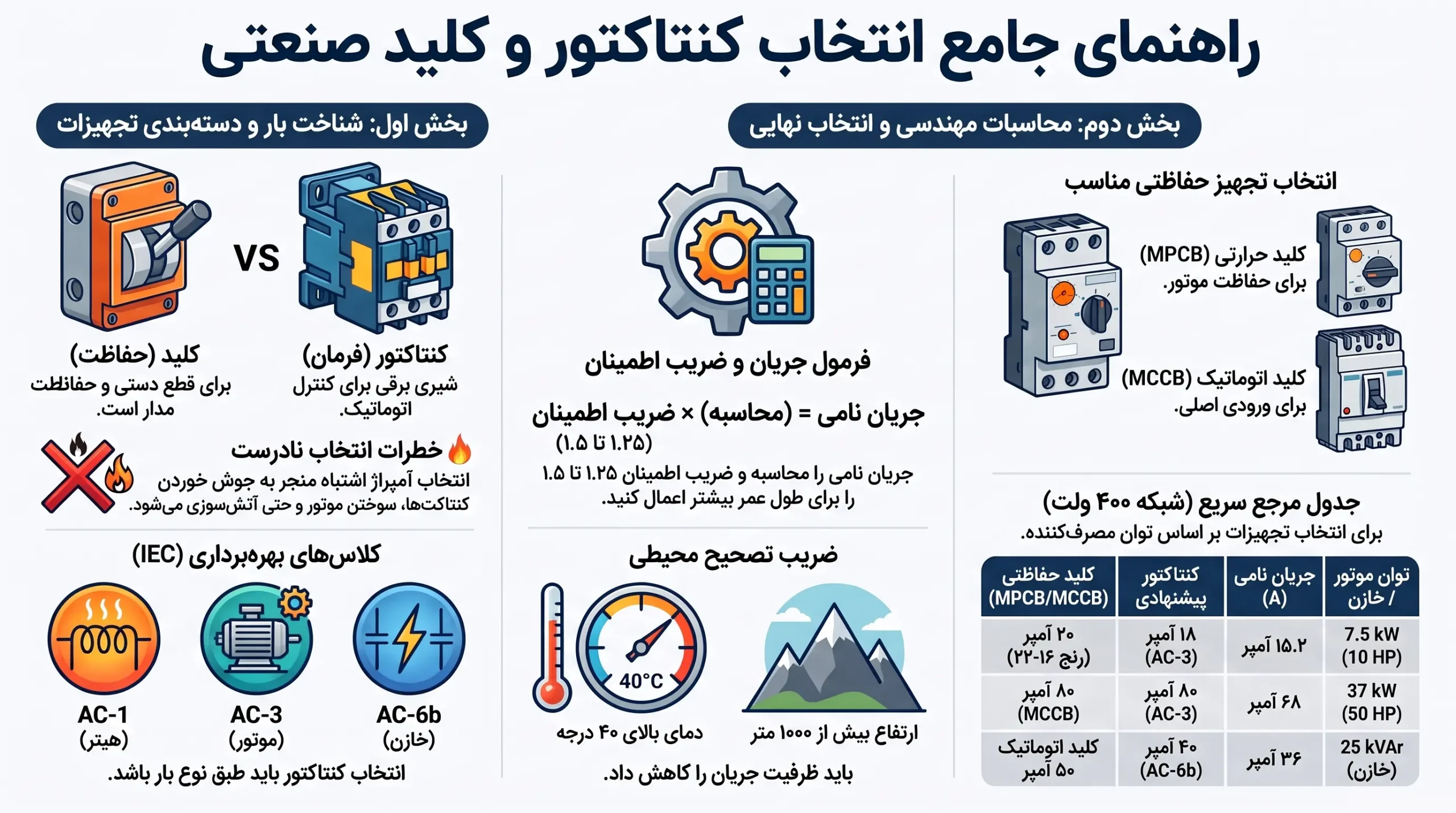

نتیجهگیری و چکلیست نهایی خرید تجهیزات
خرید کنتاکتور و کلید برای تابلو برق صنعتی نیازمند بررسی تطبیقی نیازمندیهای بار با مشخصات فنی تجهیزات است. الگوریتم نهایی خرید را میتوان در گامهای زیر خلاصه کرد:
- گام اول: مشخصات بار الکتریکی (توان، ولتاژ، ضریب توان و نوع بار) را استخراج کنید.
- گام دوم: کلاس بهرهبرداری مناسب (AC-1 برای هیتر، AC-3 برای موتور عادی، AC-4 برای چپگرد/راستگرد سنگین و AC-6b برای بانک خازنی) را مشخص نمایید.
- گام سوم: جریان کاری را محاسبه کرده و ضریب اطمینان ۱.۲۵ تا ۱.۵ را اعمال کنید.
- گام چهارم: کلید حفاظتی متناسب (MPCB برای حفاظت اختصاصی موتور و MCCB برای فیدرهای توزیع) را بر اساس قدرت قطع مورد نیاز شبکه انتخاب کنید.
- گام پنجم: شرایط محیطی نظیر دما و ارتفاع از سطح دریا را در سایزبندی نهایی اعمال کنید.
تطبیق کامل تجهیزات با معیارهای فوق، ایمنی عملکردی، کاهش توقفهای ناخواسته در خط تولید و حداکثر طول عمر مفید تابلو برق صنعتی را تضمین خواهد نمود.
