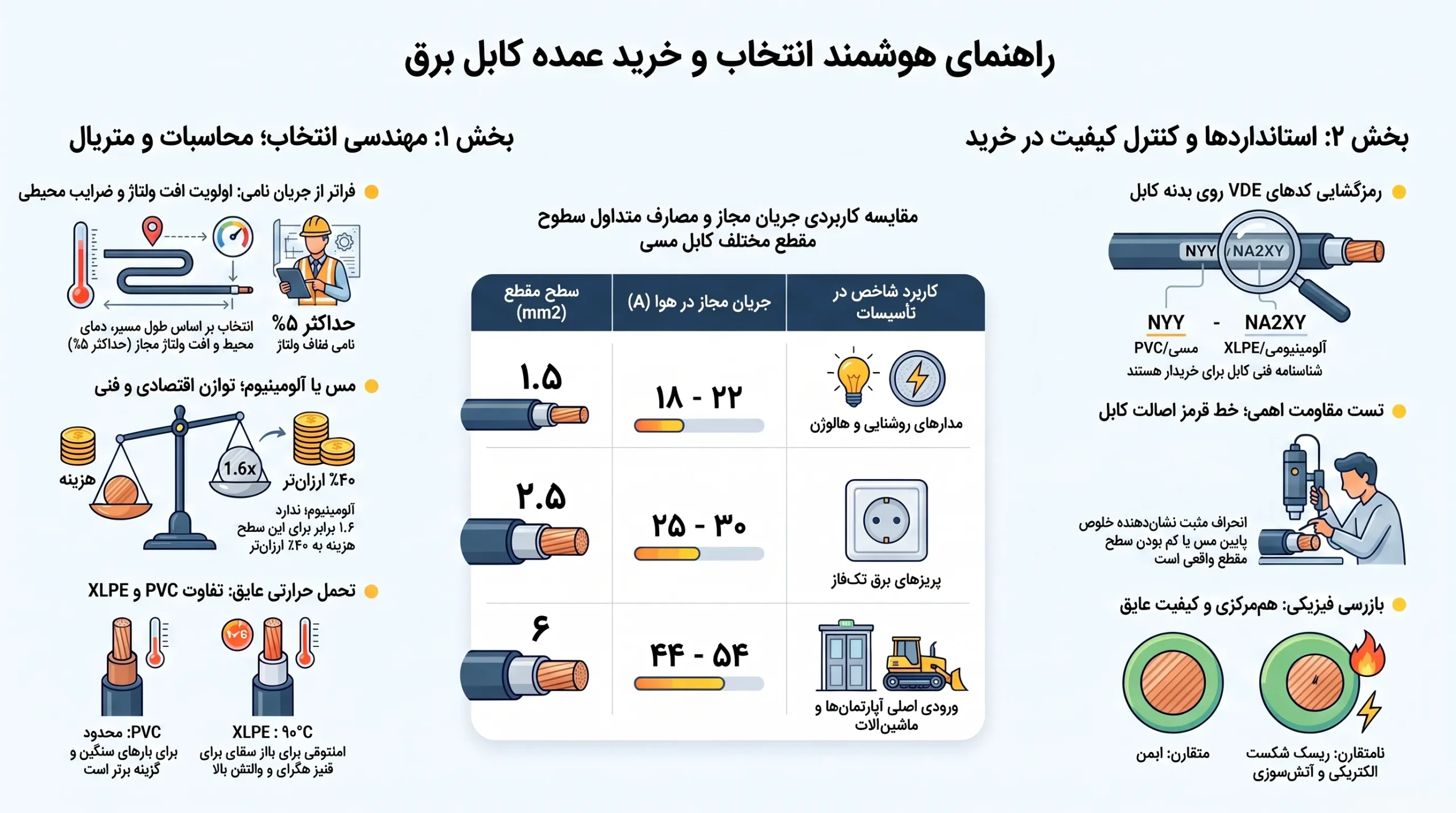

راهنمای خرید عمده کابل برق؛ سطح مقطع، نوع هادی و روکش را چطور انتخاب کنیم؟
برای خرید عمده کابل برق در پروژههای صنعتی و ساختمانی، تعیین دقیق سطح مقطع هادی (بر اساس جریان عبوری، افت ولتاژ مجاز زیر ۳٪ تا ۵٪ و ضرایب تصحیح دما و همجواری) گام نخست است. انتخاب بین هادی مسی (با رسانایی و انعطاف بالا) و آلومینیومی (با وزن سبک و قیمت مناسبتر)، به همراه تحلیل ساختار عایق (PVC برای کاربری عمومی و XLPE برای تحمل حرارتی تا ۹۰ درجه) و کدهای استاندارد VDE، تضمینکننده ایمنی، کاهش هزینهها و جلوگیری از خطراتی نظیر افت ولتاژ و آتشسوزی در شبکه برق است. ایمانا الکتریک با ارائه انواع کابلهای برق مسی و آلومینیومی در سایزها و مشخصات متنوع، امکان خرید عمده کابل برق با کیفیت و مناسب برای پروژههای ساختمانی، صنعتی و زیرساختی را فراهم کرده است.
مقدمه و اهمیت استراتژیک تامین عمده کابل برق در پروژههای کلان
تامین عمده سیم و کابل برق یکی از حیاتیترین و پرهزینهترین بخشهای تدارکات فنی در پروژههای عمرانی، صنعتی، زیرساختی و شبکههای توزیع نیرو محسوب میشود. کوچکترین انحراف یا خطای محاسباتی در انتخاب کابل مناسب، علاوه بر ایجاد هدررفت شدید سرمایه مالی، میتواند ریسکهای عملیاتی جبرانناپذیری مانند افت ولتاژ غیرمجاز، داغ شدن بیش از حد خطوط انتقال، بروز اتصالی، آتشسوزیهای گسترده و در نهایت کاهش شدید طول عمر تجهیزات الکتریکی را به همراه داشته باشد.
مدیریت زنجیره تامین در خریدهای حجیم کابل برق نیازمند رویکردی چندبعدی و مهندسی است. در این رویکرد، پارامترهای مختلفی از جمله سطح مقطع هادی، جنس و کلاس انعطافپذیری، ساختار ترموپلاستیک یا ترموست عایق و روکش نهایی، لایههای حفاظتی مکانیکی و شیمیایی، و شرایط محیطی محل نصب بهصورت یکپارچه ارزیابی میشوند. تحلیل عمیق این ابعاد مهندسی و تطبیق آنها با الزامات اقتصادی، به مهندسان مشاور و مدیران خرید امکان میدهد تا ضمن ارتقای ایمنی و قابلیت اطمینان شبکه، هزینههای سرمایهای و جاری پروژه را به بهینهترین شکل ممکن مدیریت نمایند.
تحلیل و انتخاب سطح مقطع کابل: اصول مهندسی و فرمولهای محاسباتی
سطح مقطع هادی که بر حسب میلیمتر مربع بیان میشود، اصلیترین پارامتر تعیینکننده ظرفیت جریاندهی و مقاومت الکتریکی کابل است. انتخاب سطح مقطع هادی نباید صرفاً بر اساس جریان نامی بار انجام شود، بلکه باید طول مسیر کابلکشی، درصد افت ولتاژ مجاز و ضرایب تصحیح حرارتی و محیطی را نیز در نظر گرفت.
افت ولتاژ مجاز و فرمولهای محاسبه سطح مقطع در سیستمهای تکفاز، سهفاز و DC
بر اساس استانداردهای ملی و بینالمللی نظیر IEC و VDE، افت ولتاژ در مدارهای روشنایی نباید از ۲.۵ تا ۳ درصد و در مدارهای تغذیه الکتروموتورها و مصارف عمومی صنعتی از ۵ درصد ولتاژ اسمی شبکه فراتر رود. در لحظه استارت الکتروموتورها، افت ولتاژ لحظهای تا حداکثر ۱۵ درصد قابل چشمپوشی است.
ضرایب تصحیح محیطی: تاثیر دما، نحوه قرارگیری و همجواری کابلها
ظرفیت جریاندهی مندرج در کاتالوگ سازندگان معمولاً برای شرایط مبنا شامل دمای محیطی ۳۰ درجه سانتیگراد در هوا یا ۲۰ درجه سانتیگراد در خاک تنظیم شده است. در محیطهای واقعی، جریان مجاز واقعی کابل از حاصلضرب جریان نامی جدول در ضرایب تصحیح دما، ضریب همجواری کابلها و ضریب عمق دفن به دست میآید.
| دمای محیط (°C) | ضریب تصحیح در هوا | ضریب تصحیح در خاک | تعداد کابلهای مجاور | ضریب تصحیح همجواری |
|---|---|---|---|---|
| ۲۵ | ۱.۰۶ | ۱.۰۵ | ۱ | ۱.۰۰ |
| ۳۰ | ۱.۰۰ | ۱.۰۰ | ۲ | ۰.۸۵ |
| ۳۵ | ۰.۹۴ | ۰.۹۳ | ۳ | ۰.۷۵ |
| ۴۰ | ۰.۸۷ | ۰.۸۷ | ۴ | ۰.۷۰ |
| ۴۵ | ۰.۷۹ | ۰.۷۹ | ۶ | ۰.۶۰ |
| ۵۰ | ۰.۷۱ | ۰.۷۱ | ۸ | ۰.۵۵ |
جدول ۱: ضرایب تصحیح حرارتی و همجواری کابل طبق استانداردهای مهندسی
به عنوان یک نمونه محاسباتی کاربردی، اگر یک کابل مسی در دمای هوای ۴۰ درجه سانتیگراد نصب شود و ۳ کابل به صورت همجوار روی یک سینی کابل قرار گیرند، ضریب تصحیح کل برابر با حاصلضرب ضرایب مربوطه خواهد بود. این امر بدان معناست که کابل مورد نظر تنها قادر به عبور دادن بخشی از جریان مندرج در جدول استاندارد خواهد بود و در صورت عدم اعمال این ضریب، کابل به شدت داغ شده و آسیب خواهد دید.
جدول استاندارد جریان مجاز و سطح مقطع بر حسب کاربرد
تعیین سطح مقطع عملیاتی در طراحی پروژهها بر اساس تطبیق آمپراژ مجاز، نوع بار و شرایط نصب انجام میگیرد.
| سطح مقطع هادی (mm2) | جریان مجاز در هوا (آمپر) | جریان مجاز در خاک (آمپر) | کاربرد شاخص در تاسیسات |
|---|---|---|---|
| ۱.۵ | ۱۸ - ۲۲ | ۲۶ - ۳۰ | مدارهای روشنایی، لوستر و هالوژن |
| ۲.۵ | ۲۵ - ۳۰ | ۳۵ - ۴۰ | پریزهای برق تکفاز و تجهیزات کممصرف |
| ۴ | ۳۴ - ۴۲ | ۴۶ - ۵۳ | کولرهای گازی، ورودی اصلی واحدهای کوچک |
| ۶ | ۴۴ - ۵۴ | ۵۸ - ۶۶ | ورودی اصلی آپارتمانها، ماشینآلات کارگاهی |
| ۱۰ | ۶۰ - ۷۵ | ۷۸ - ۸۸ | تغذیه اصلی کارگاهها، تابلوهای توزیع محلی |
| ۱۶ | ۸۰ - ۱۰۰ | ۱۰۰ - ۱۱۵ | خطوط اصلی صنعتی، پمپهای آب فشار قوی |
| ۲۵ | ۱۰۵ - ۱۲۵ | ۱۲۰ - ۱۴۰ | فیدرهای اصلی کارخانجات، کابلهای زمینی توزیع |
| ۳۵ | ۱۳۰ - ۱۵۵ | ۱۴۵ - ۱۶۵ | خطوط انتقال توان متوسط در تاسیسات بزرگ |
جدول ۲: مقایسه جریان مجاز و کاربردهای استاندارد سطوح مقطع مختلف کابلهای مسی فشار ضعیف
ارزیابی و انتخاب نوع هادی: مس در برابر آلومینیوم و کلاسبندی ساختاری
هادی کابل عنصر اصلی انتقال انرژی الکتریکی است و تصمیمگیری در خصوص جنس و ساختار هندسی آن، تاثیر مستقیمی بر هزینههای اولیه، وزن سازه و قابلیتهای مکانیکی کابلکشی دارد.
مقایسه فنی و اقتصادی هادی مسی و آلومینیومی
در خریدهای حجم بالا، انتخاب میان مس و آلومینیوم چالش اصلی خریداران عمده است. مس با دارا بودن هدایت الکتریکی بالا، مقاومت مکانیکی عالی و انعطافپذیری مناسب، عملکرد فوقالعادهای ارائه میدهد اما قیمت بالای آن هزینه اولیه پروژه را به شدت افزایش میدهد. در مقابل، آلومینیوم به دلیل وزن سبک و قیمت مقرونبهصرفه، گزینهای بسیار جذاب برای خطوط انتقال و کابلهای زمینی طولانی است.
با توجه به مقاومت ویژه بالاتر آلومینیوم نسبت به مس، برای انتقال یک جریان یکسان، سطح مقطع کابل آلومینیومی باید حدود ۱.۵ تا ۱.۶ برابر سطح مقطع کابل مسی معادل انتخاب شود.
| پارامتر فنی / اقتصادی | هادی مسی (Copper) | هادی آلومینیومی (Aluminum) |
|---|---|---|
| رسانایی الکتریکی نسبت به مس | ۱۰۰٪ | حدود ۶۱٪ |
| مقاومت ویژه | ۰.۰۱۷۵ | ۰.۰۲۸۲ |
| وزن مخصوص | ۸.۸۹ (سنگین) | ۲.۷۰ (سبک - حدود یک سوم مس) |
| مقاومت در برابر اکسیداسیون | بالا (اکسید مس رساناست) | پایین (تشکیل لایه اکسید عایق) |
| انعطافپذیری و مقاومت مکانیکی | بسیار بالا | کمتر (شکننده در برابر خمکاری متوالی) |
| خزش مکانیکی (Creep) | بسیار کم | بالا (نیازمند کابلشوهای بی-متال) |
| هزینه اولیه خرید | بالا (تاثیرپذیر از بورس جهانی فلزات) | مقرونبهصرفه (کاهش هزینههای پروژه تا ۴۰٪) |
| محدودیت ساختاری | در تمامی کلاسهای ۱، ۲، ۵ و ۶ | مجاز صرفاً به صورت مفتول و نیمهافشان (کلاس ۱ و ۲) |
جدول ۳: ماتریس مقایسه جامع هادیهای مسی و آلومینیومی
ساختار فیزیکی هادی: افشان، نیمهافشان و مفتولی
بر اساس استاندارد بینالمللی IEC 60228 و استاندارد ملی ایران ISIRI 3084، هادیهای الکتریکی از نظر میزان انعطافپذیری و ساختار رشتهها به کلاسهای متعددی تقسیم میشوند.
هادیهای کلاس ۱ یا تکرشته (مفتولی) از یک رشته سیم ضخیم ساخته میشوند و اگرچه انعطافپذیری کمی دارند، اما دارای مقاومت اهمی کاملاً پایدار، اتصال ترمینالی محکم و مقاومت بسیار بالا در برابر خوردگی محیطی هستند که آنها را برای سیمکشی ثابت زیر اندود و کابلهای زمینی بسیار مناسب میسازد.
هادیهای کلاس ۲ یا چندرشته (نیمهافشان) از تابیده شدن منظم چند رشته سیم به دور یکدیگر تشکیل میشوند. این هادیها شعاع خمشی بهتری نسبت به کابلهای مفتولی ارائه میدهند و ساختار غالب را در کابلهای آلومینیومی و کابلهای قدرت فشار ضعیف و متوسط تشکیل میدهند.
مهندسی عایق، روکش نهایی و لایههای حفاظتی کابل
ساختار مهندسی کابلهای برق علاوه بر هادی مرکزی، شامل مجموعهای از لایههای متحدالمرکز عایقی، غلافهای پرکننده، سپرهای حفاظتی و روکش نهایی است که وظیفه ایزولاسیون الکتریکی و حفاظت مکانیکی در برابر عوامل مخرب محیطی را بر عهده دارند. هادی در داخلیترین لایه قرار گرفته و متعاقب آن عایق اولیه، غلاف میانی یا فیلر، زره فلزی یا شیلد، و در نهایت روکش خارجی ساختار کابل را تکمیل میکنند.
تحلیل ترموپلاستیکها و ترموستها: PVC، XLPE، PE و لاستیک سیلیکون
پلیوینیل کلراید (PVC) رایجترین ماده ترموپلاستیک در صنعت سیم و کابل است که به دلیل قیمت مناسب، خواص خودخاموششوندگی در برابر شعله و مقاومت خوب در برابر فرسایش شیمیایی، کاربرد گستردهای در ساخت عایق و روکش کابلهای عمومی دارد. با این حال، تحمل حرارتی مداوم PVC محدود به ۷۰ درجه سانتیگراد است.
پلیاتیلن کراسلینک شده (XLPE) یک ماده ترموست با پیوندهای عرضی قوی است که تحمل حرارتی مداوم کابل را تا ۹۰ درجه سانتیگراد و تحمل دما در شرایط اتصال کوتاه را تا ۲۵۰ درجه سانتیگراد افزایش میدهد. XLPE به دلیل تلفات دیالکتریک بسیار پایین و مقاومت عالی در برابر نفوذ رطوبت، استاندارد طلایی عایقبندی کابلهای قدرت فشار متوسط و قوی و کابلهای پربار صنعتی به شمار میرود.
پلیاتیلن (PE) خواص عایقی ممتاز و مقاومت بالایی در برابر رطوبت و مواد شیمیایی دارد، اما انعطافپذیری کمتری داشته و اشتعالپذیر است. در سوی دیگر، لاستیک سیلیکون (Silicone Rubber) عایقی تخصصی برای کابلهای نسوز و اعلام حریق است که توانایی تحمل دمای مستقیم تا ۲۰۰ درجه سانتیگراد و بالاتر را داشته و در هنگام سوختن نیز لایه خاکستر دیالکتریک خود را حفظ میکند.
لایههای حفاظتی ویژه: زره (Armour)، شیلد (Shield) و غلاف سربی (Lead Sheath)
در شرایط نصب سخت و صنعتی، لایههای ساختاری تکمیلی برای افزایش دوام کابل به کار گرفته میشوند. زره یا آرمور فلزی که از مفتولهای فولادی گرد (SWA) یا نوارهای فولادی (STA) تشکیل میشود، کابل را در برابر فشارهای سنگین مکانیکی، ضربات مستقیم، نیروهای له کننده زیر خاک و آسیب ناشی از حیوانات موذی محافظت میکند.

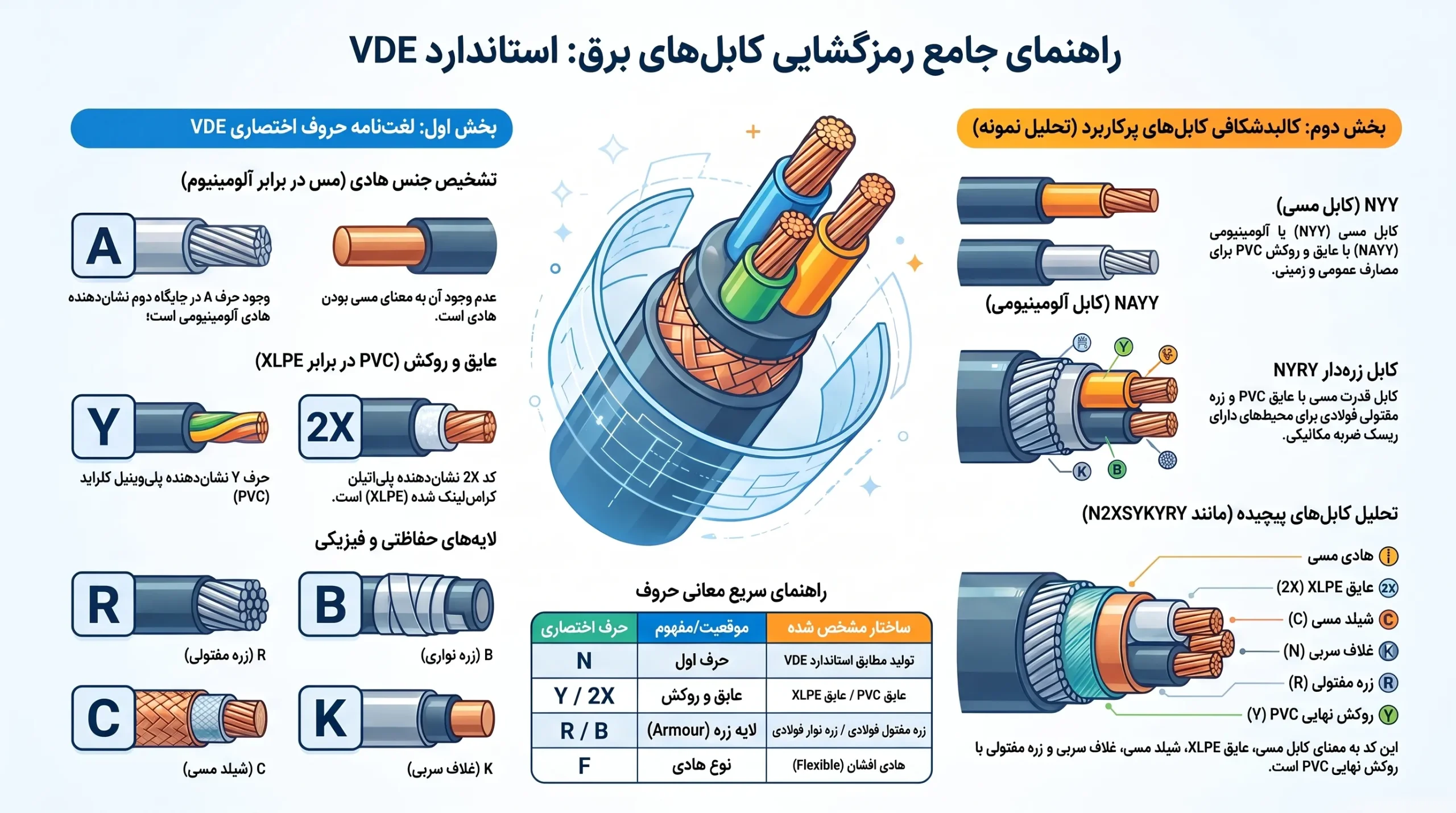

رمزگشایی کدهای استاندارد VDE و نحوه خواندن مشخصات روی کابل
استاندارد آلمانی DIN VDE 0271 / 0276 یک سیستم کدگذاری نظاممند برای مشخص کردن دقیق ساختار کابل ارائه داده است. نحوه علائمگذاری روی بدنه کابل به خریدار عمده امکان میدهد کلیه جزییات ساختاری شامل جنس هادی، نوع عایق، زره، شیلد و روکش را فوراً ارزیابی کند.
| حرف اختصاری | موقعیت کد | مفهوم و ساختار مشخصشده |
|---|---|---|
| N | حرف اول | تولید شده مطابق با استاندارد VDE |
| A | بعد از N | هادی آلومینیومی (عدم وجود حرف A به معنای هادی مسی است) |
| Y | عایق / روکش | عایق یا روکش از جنس PVC |
| 2X | عایق | عایق از جنس پلیاتیلن کراسلینک شده (XLPE) |
| R | زره / هادی | زره از نوع مفتول فولادی گرد (یا هادی دایرهای) |
| B | زره | زره از نوع نوار فولادی دوتایی |
| C | شیلد | هادی کنسانتریک یا شیلد مسی |
| S | شیلد / ولتاژ | شیلد فلزی محافظ یا ولتاژ بالای ۱ کیلوولت |
| K | غلاف | غلاف سربی حفاظتی در برابر مواد شیمیایی |
| H | کاربرد | کابل هرموفلکس یا هالوژنفری برای مصارف خانگی و صنعتی |
| F | هادی | هادی افشان (Flexible) |
جدول ۴: راهنمای حروف اختصاری استاندارد VDE برای تشخیص ساختار کابل
تفسیر این کدها در تحلیل کابلهای پرکاربرد صنعتی بسیار ساده است. برای مثال، کابل NYY بیانگر کابلی مسی با عایق PVC و روکش نهایی PVC است که برای نصب در داخل مانع یا زیر زمین استفاده میشود. افزودن حرف A کد NAYY را میسازد که نشاندهنده همین ساختار با هادی آلومینیومی است.

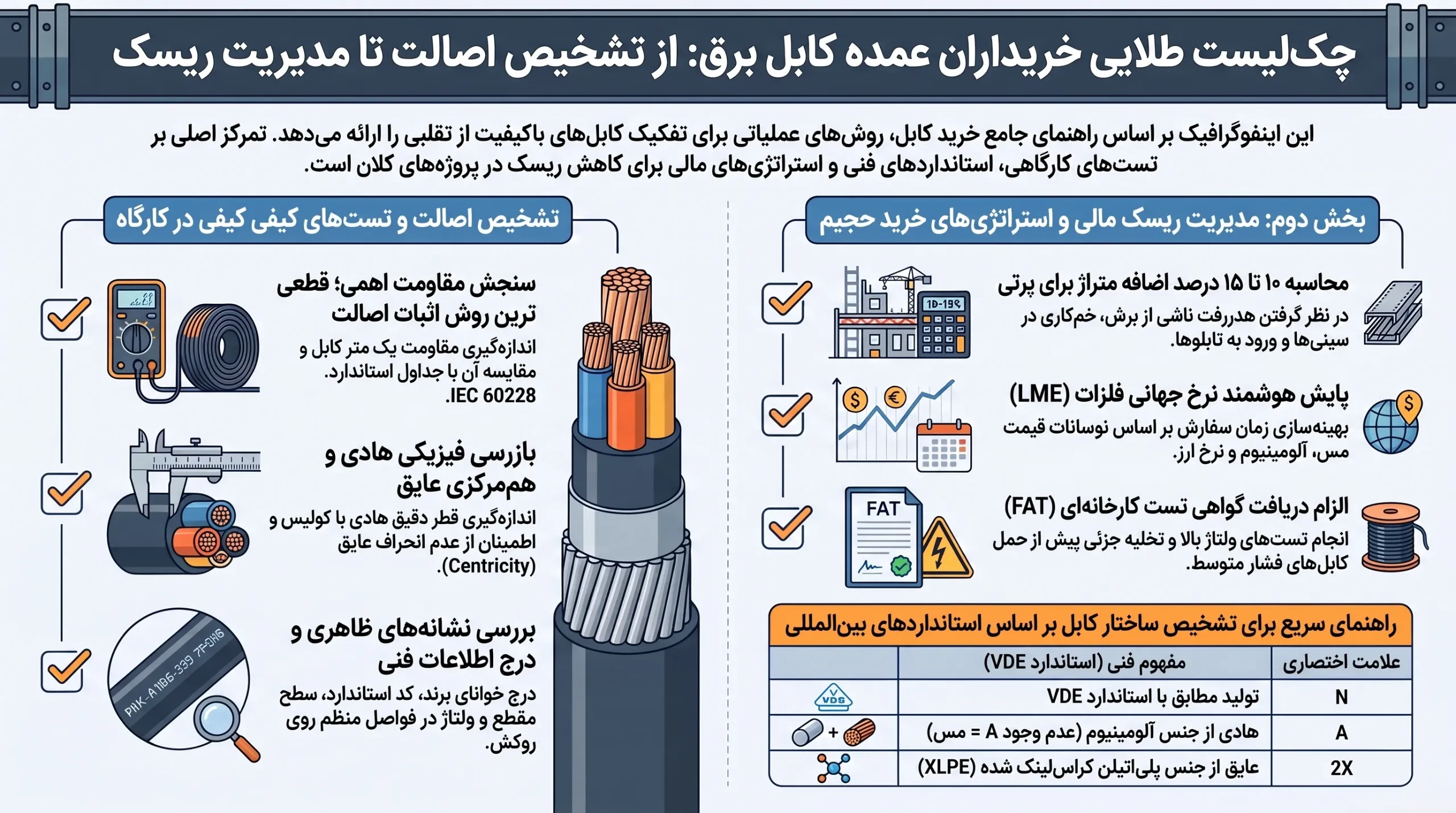

چکلیست خریداران عمده: روشهای تشخیص اصالت، تستهای کیفی و مدیریت ریسک مالی
خرید عمده کابل برق نیازمند تدابیر کنترل کیفیت سختگیرانه و بکارگیری استراتژیهای کاهش ریسک مالی است تا از ورود محصولات غیراستاندارد به پروژه جلوگیری شود.
تکنیکهای کارگاهی و آزمایشگاهی برای شناسایی کابلهای تقلبی
یکی از متداولترین شگردهای تولیدکنندگان غیراستاندارد، کاهش قطر واقعی هادی مسی و جبران قطر ظاهری کابل با ضخیمتر کردن لایه عایق PVC است. از این رو، وزن بالای کابل به هیچ عنوان معیاری متقن برای سنجش کیفیت نبوده و خریداران عمده باید قطر دقیق هادی را پس از جداسازی عایق با کولیس دیجیتال اندازهگیری نمایند.
قطعیترین روش کارگاهی و آزمایشگاهی برای اثبات اصالت کابل، سنجش مقاومت اهمی هادی است. این تست با اندازهگیری مقاومت یک متر از کابل در دمای ۲۰ درجه سانتیگراد توسط پل گندم انجام شده و عدد حاصله با جداول استاندارد IEC 60228 مقایسه میشود؛ انحراف مثبت در مقاومت اهمی، نشاندهنده خلوص پایین مس یا کمتر بودن سطح مقطع واقعی هادی است.
استراتژیهای فنی-مالی در خریدهای حجیم
در محاسبات تدارکاتی پروژههای عمده، همواره باید حدود ۱۰ تا ۱۵ درصد به متراژ برآورد شده بر روی نقشه اضافه شود تا پرتیهای ناشی از برش، خمکاری کابلها در مسیرهای سینی و خمهای ورود به تابلوها پوشش داده شود.
از نظر اقتصادی، قیمت کابلهای مسی و آلومینیومی تابعی مستقیم از نرخ جهانی فلزات در بورس فلزات لندن (LME) و نوسانات نرخ ارز است. مدیران خرید با پایش هوشمندانه روند بازار فلزات میتوانند زمانبندی سفارش عمده را بهینهسازی کرده و سودآوری پروژه را افزایش دهند.
نتیجهگیری و جمعبندی مدیریتی
تامین موفق و ایمن کابل برق در خریدهای عمده حاصل تلفیق محاسبات دقیق مهندسی الکتریک با شناخت کامل متریال و مدیریت ریسکهای بازار است. محاسبه صحیح سطح مقطع با در نظر گرفتن افت ولتاژ مجاز و اعمال ضرایب تصحیح حرارتی و همجواری، گام نخست در تضمین عملکرد بدون نقص شبکه است.
انتخاب بین هادی مسی و آلومینیومی باید بر اساس تحلیل جامع هزینه-فایده، وزن سازه و شرایط محیطی انجام گیرد. همچنین تطبیق متریال عایق و روکش (PVC، XLPE، نسوز) با استانداردهای حفاظتی و کدهای VDE، ایمنی طولانیمدت تاسیسات را تضمین مینماید.
