چطور لیست خرید برق پروژه را آماده کنیم تا کسری و اضافهخرید نداشته باشیم؟

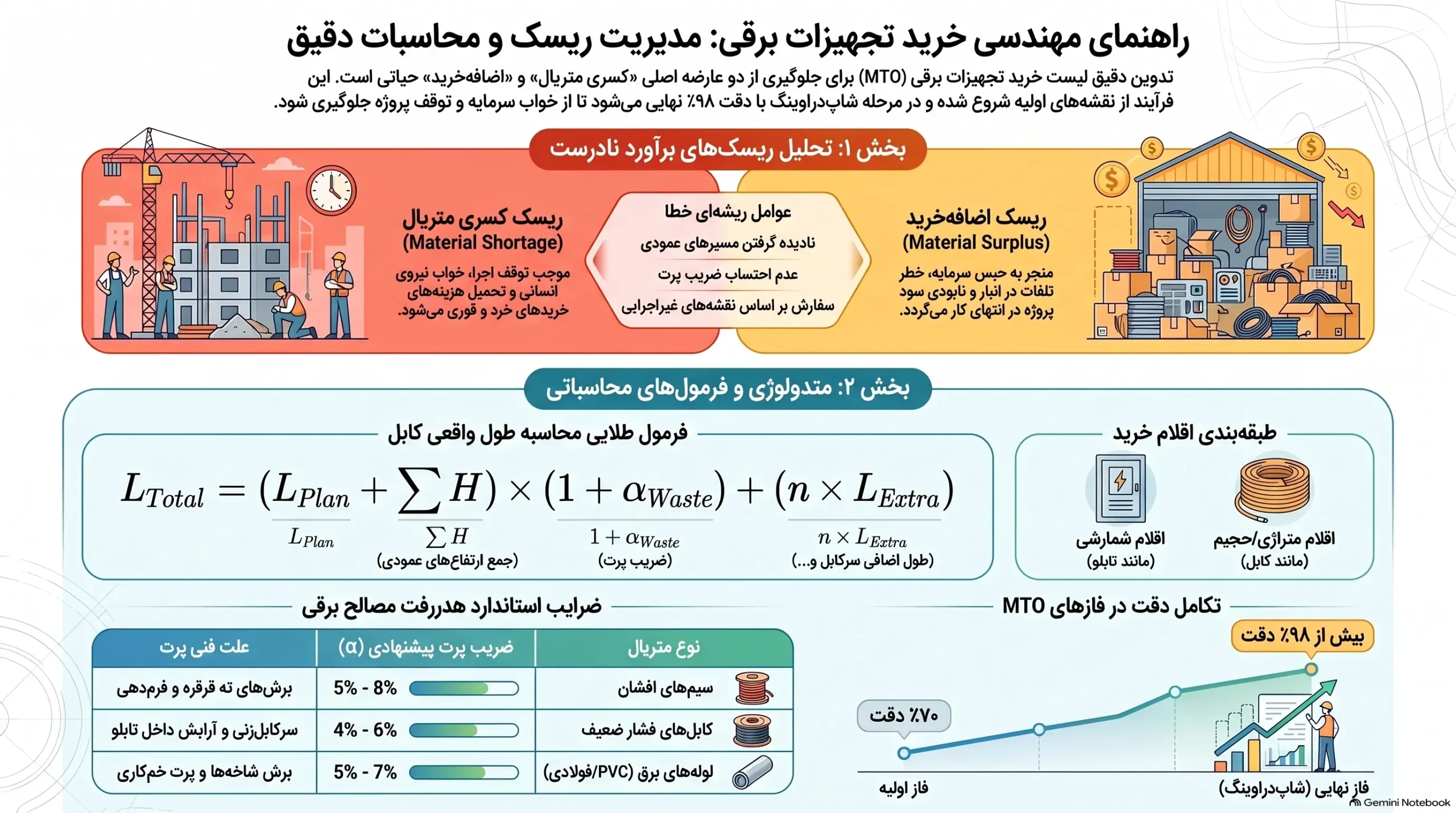

برای حذف کامل کسری متریال و جلوگیری از اضافهخرید در پروژههای برقی، تدوین لیست خرید (MTO) باید طی ۳ فاز متوالی (اولیه، ثانویه و نهایی بر اساس شاپدراوینگ) انجام شود. محاسبه دقیق طول کابلها و لولهها با فرمول متراژ افقی، ارتفاع عمودی، سرکابلزنی و اعمال ضریب پرت استاندارد (۳ تا ۱۰ درصد) در کنار فازبندی خرید و مدلسازی BIM، دقیقترین روش اجرایی برای کنترل کامل هزینهها و عدم توقف پروژه است.
| بخش | سرفصل اصلی | نکات کلیدی و اجرایی |
|---|---|---|
| ۱ | علل کسری و اضافهخرید | • علل کسری: نادیده گرفتن مسیرهای عمودی و خمها، بیتوجهی به طول اضافی کابل داخل تابلو، عدم اصلاح MTO هنگام تغییر نقشهها و اعمال نکردن ضریب پرت. • علل اضافهخرید: ضرایب اطمینان غیرمهندسی، برآورد از روی نقشههای فاز ۱، خرید یکباره تمام حجم و عدم حسابرسی انبار. |
| ۲ | فازهای سهگانه MTO | • MTO اولیه (دقت ۷۰-۸۰٪): بر اساس نقشههای مفهومی؛ برای بودجهبندی و سفارش اقلام دیرتحویل (Long-Lead). • MTO ثانویه (دقت ۸۵-۹۵٪): بر اساس نقشههای فاز ۲؛ برای برگزاری مناقصات و سفارش اولیه کالا. • MTO نهایی (دقت ۹۸-۱۰۰٪): بر اساس شاپدراوینگ و مدارک Vendor؛ برای خرید قطعی و بالانس متریال. |
| ۳ | ضرایب پرت پیشنهادشده | • سیمهای افشان/مفتولی: ۵٪ تا ۸٪ • کابلهای فشار ضعیف (LV): ۴٪ تا ۶٪ • کابلهای فشار متوسط (MV): ۲٪ تا ۴٪ • لولههای برق (PVC و فولادی): ۵٪ تا ۷٪ • سینی و نردبان کابل: ۳٪ تا ۵٪ • کانالها و داکتها: ۴٪ تا ۶٪ |
| ۴ | کاربرد فناوری BIM (Revit) | • محاسبه خودکار طول واقعی کابلها و لولهها با احتساب ارتفاع و خمها. • تفکیک لیست خرید بر اساس فازبندی پروژهها و رفع تداخلات قبل از خرید. • انتقال جداول به اکسل (نکته: قطعات خرد مثل چسب و بست باید دستی/فرمولی اضافه شوند). |
| ۵ | دستهبندی تجهیزات برقی | • توزیع و حفاظت: ACB، MCCB، MCB، کنتاکتور، فیوز • کنترل و اتوماسیون: PLC، HMI، بیمتال، کنترل فاز، VFD • سیم و کابل: کابلهای افشان/مفتولی، شیلددار، فرمان، شبکه • مسیرها و بسترها: سینی/نردبان کابل، لوله گالوانیزه/PVC، داکت • روشنایی و اکسسوری: پنلهای LED، چراغ صنعتی، کلید و پریز • ارتینگ و صاعقهگیر: صفحه/میله ارت، هادی مس، صاعقهگیر فعال |
| ۶ | فازبندی خرید و مدیریت انبار | • فاز ۱ (زیربنایی/توکار): لوله، قوطی، سینی، نردبان کابل و سیستم ارتینگ. • فاز ۲ (کابلکشی): سیم، کابلهای قدرت/فرمان و جعبه تقسیم. • فاز ۳ (تجهیزات روکار): کلید و پریز، چراغ، تابلوهای نهایی. • کنترل بالانس متریال: پایش مستمر رابطه (نصبشده + موجودی انبار) - (سفارش دادهشده) برای جلوگیری از پرت و سرقت. |
| ۷ | راهکارهای کلیدی و نهایی | • صدور خرید قطعی (PO) صرفاً بر اساس نقشههای شاپدراوینگ و MTO نهایی. • اعمال ضرایب پرت استاندارد برای اقلام حجیم. • خرید مرحلهای منطبق بر WBS و پایش مداوم جدول بالانس متریال. |
در شرایط پیچیده اقتصادی، نوسانات بازار ارز، تغییرات مداوم قیمت فلزات پایه مانند مس و آلومینیوم و تورم ساختمانی، مدیریت دقیق زنجیره تامین تاسیسات برقی نیازمند یک رویکرد سیستمی، استاندارد و مبتنی بر ابزارهای نوین مهندسی است. این مقاله با تحلیل علمی فرآیند استخراج مقادیر متریال (MTO)، معرفی استانداردهای مرجع، ارائه ضوابط محاسبه ضریب پرت و طبقهبندی جامع اقلام الکتریکال، چارچوبی حرفهای جهت تهیه لیست خرید بدون کسری و اضافهخرید ارائه میدهد.
اهمیت استراتژیک برآورد دقیق متریال و تحلیل علل ریشهای کسری و اضافهخرید
در مهندسی تاسیسات الکتریکی، بخش قابلتوجهی از بودجه پروژه صرف خرید تجهیزات اصلی نظیر تابلوهای برق، ترانسفورماتورها و دیزل ژنراتورها و همچنین مصالح مصرفی حجیم یا اصطلاحاً Bulk Materials مانند کابلها، سیمها، لولهها و سینیهای کابل میشود. عدم اتخاذ متدولوژی دقیق در اندازهگیری و سفارش این تجهیزات، ریشه در مجموعه عواملی دارد که هر یک به شکلی مستقیم بر بودجه و زمانبندی پروژه تاثیر منفی میگذارند.
عوامل اصلی ایجاد کسری متریال عمدتاً ناشی از عدم محاسبه درست مسیرهای فیزیکی در سایت است. نادیده گرفتن ارتفاع، خمها و مسیرهای عمودی کابلکشی، بیتوجهی به طول اضافی مورد نیاز کابل جهت سرکابلزنی و آرایش داخل تابلوها، اعمال تغییرات در نقشههای اجرایی در حین کار بدون اصلاح همزمان اسناد MTO و همچنین عدم احتساب ضریب پرت استاندارد برای مصالح مصرفی از مهمترین دلایل بروز کسری در کارگاه محسوب میشوند. کسری متریال باعث میشود پیمانکاران مجبور به خریدهای خرد، فوری و با قیمتهای بسیار بالاتر از نرخ عمدهفروشی بازار شوند که این امر علاوه بر توقف کارگاه، هزینه کل پروژه را به شدت افزایش میدهد.
در مقابل، پدیده اضافهخرید معمولاً از عدم هماهنگی میان تیمهای طراحی، برآورد و تامین ناشی میشود. اعمال ضرایب اطمینان مضاعف و غیرمهندسی توسط تیمهای مختلف، برآورد اولیه بر اساس نقشههای فاز یک بهجای نقشههای شاپدراوینگ اجرایی، خرید یکباره تمام حجم متریال بدون توجه به فازبندی اجرایی و عدم حسابرسی دقیق موجودی انبار و کالاهای در راه از علل اصلی انباشت متریال مازاد هستند. اضافهخرید تجهیزات تخصصی صنعتی نظیر کلیدهای اتوماتیک (MCCB)، کنتاکتورها یا کلیدهای هوایی (ACB) که دارای مشخصات فنی منحصربهفرد هستند، امکان بازفروش آنها را در پایان پروژه با چالش جدی مواجه میسازد و بخش عمدهای از سود پروژه را نابود میکند.

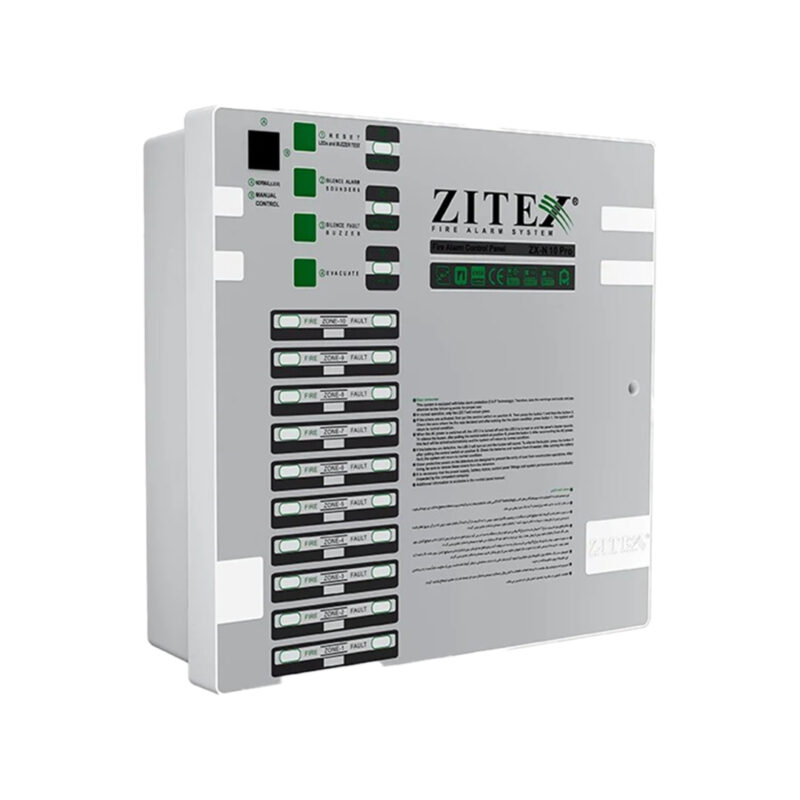

کنترل پنل اعلام حریق زیتکس مدل ZX-N 10 Pro
پنل ۸ واحده مدل UDC سوزوکی
- دید در شب با کیفیت بالا با حداقل نور (دارای LED دید در شب)
- دارای دوربین سونی ژاپن، نسل جدید دو هسته ای
- مقاوم در سخت ترین شرایط جوی(-۳۰ درجه)سفارش روسیه
- ۸۰۰تیوی لاین
- قابلیت تنظیم صدای رفت و برگشت
- دکمه شاسی زنگ کاملا ضد آب
- دارای دو اسپیکر ضد اب
- قابلیت نصب در تمامی شرایط آب و هوایی مقاوم در برابر رطوبت،گرما و سرما

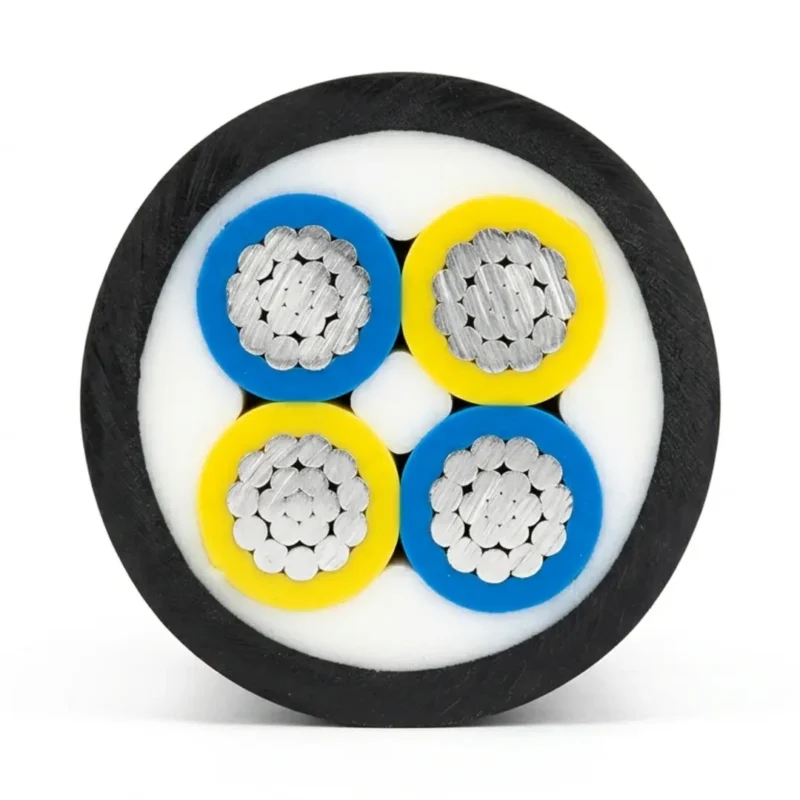

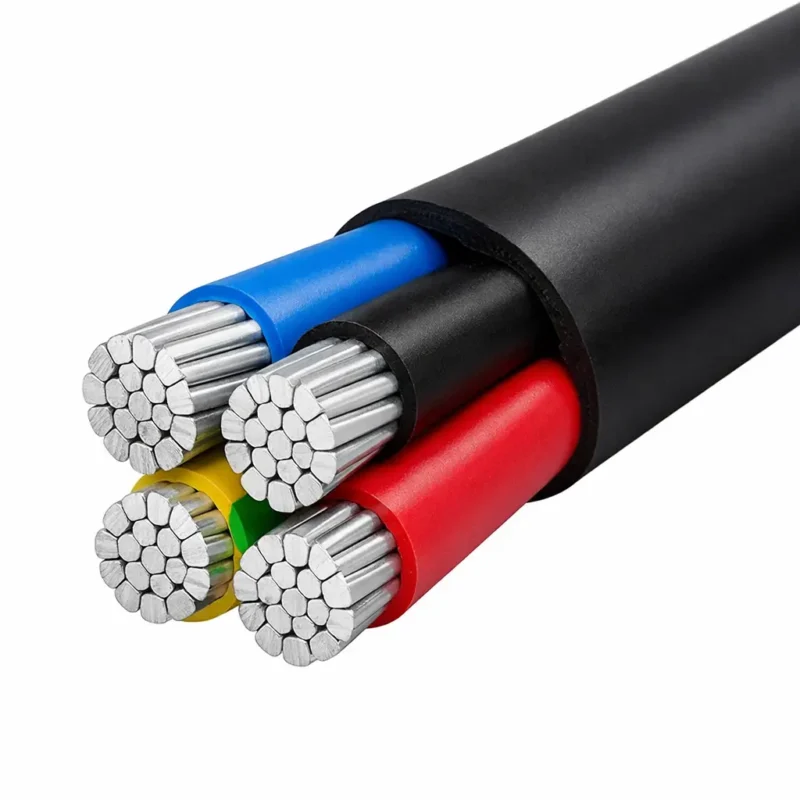

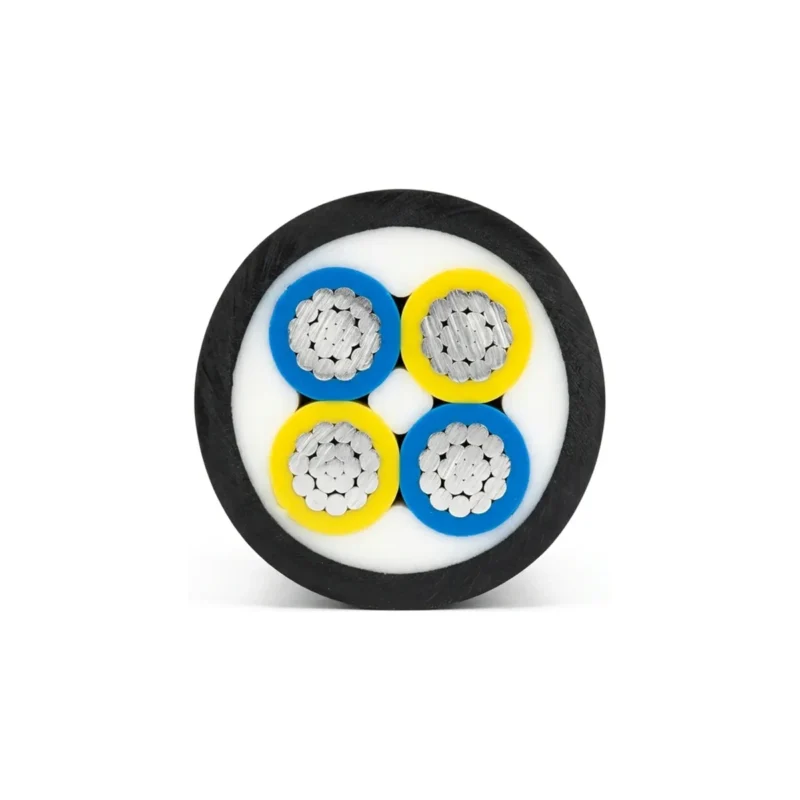

کابل المینیوم 16 * 4 روکش PVC

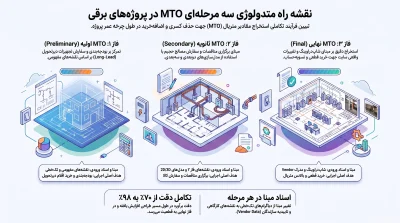

متدولوژی متوالی استخراج مقادیر (MTO) در سه فاز توسعه پروژه
فرآیند استخراج متریال یا Material Take-Off (MTO) یک اقدام یکباره نیست، بلکه یک سند زنده است که همگام با پیشرفت طراحی و تکامل نقشههای مهندسی در سه مرحله اصلی تدوین و بهروزرسانی میشود. اتکا به MTO اولیه برای سفارش نهایی، اصلیترین علت بروز کسری یا اضافهخرید در پروژهها است.
فرآیند تکاملی MTO با استخراج اولیه بر اساس نقشههای مفهومی آغاز شده، در مرحله ثانویه بر اساس نقشههای فاز دو و مدلسازیهای دوبعدی یا سهبعدی ارتقا مییابد و در نهایت با استخراج نهایی بر مبنای نقشههای چونساخت و شاپدراوینگهای کارگاهی به قطعیت میرسد.
در فاز نخست یا MTO اولیه (Preliminary MTO)، استخراج مقادیر بر اساس نقشههای Concept، دیاگرامهای تکخطی و جانماییهای اولیه انجام میگیرد. هدف از این مرحله، برآورد کلی حجم بودجه، اخذ استعلامهای اولیه از سازندگان و سفارش تجهیزات با دوره ساخت طولانی (Long-Lead Items) نظیر ترانسفورماتورها، تابلوهای فشار متوسط و مولدهای برق اضطراری است. دقت این مرحله حدود ۷۰ تا ۸۰ درصد تخمین زده میشود.
پس از تکمیل طراحی فاز دو و مشخص شدن مسیرهای اصلی کابلکشی، لولهگذاری و جانمایی دقیق تابلوها و تجهیزات روشنایی، فاز دوم یا MTO ثانویه (Secondary MTO) تدوین میگردد. این سند پایه تهیه اسناد مناقصه، انتخاب پیمانکاران و سفارشگذاری اولیه مصالح حجیم با دقت حدود ۸۵ تا ۹۵ درصد قرار میگیرد.
در نهایت، فاز سوم یا MTO نهایی (Final MTO) بر اساس نقشههای کارگاهی (Shop Drawings)، مدارک تاییدشده سازندگان (Vendor Data) و اعمال تغییرات واقعی ساختگاه پروژه (Site Redline) استخراج میشود. این سند مبنای قطعی صدور سفارشهای خرید (Purchase Orders)، بالانس متریال و تسویهحساب نهایی پیمانکاران است و دقت آن باید بالای ۹۸ درصد باشد.
| فاز استخراج (MTO) | مبنا و اسناد ورودی | میزان دقت تخمینی | هدف اصلی اجرایی |
|---|---|---|---|
| MTO اولیه | نقشههای مفهومی، یکخطیها و P&ID | ۷۰% - ۸۰% | بودجهبندی و سفارش تجهیزات دیرتحویل (Long-Lead) |
| MTO ثانویه | نقشههای فاز ۲ و مدلهای اولیه ۲D/3D | ۸۵% - ۹۵% | برگزاری مناقصات و سفارشگذاری اولیه کالا |
| MTO نهایی | شاپدراوینگ، دیتیل اجرا و مدرک Vendor | ۹۸% - ۱۰۰% | خرید قطعی، انبارداری و بالانس متریال پروژه |
تکنیکهای مهندسی متره و برآورد تجهیزات و مصالح تاسیسات الکتریکی
برای جلوگیری از خطای انسانی در تهیه چکلیست خرید تجهیزات برق، باید متریال برق را به دو دسته اصلی اقلام شمارشی (Counted Items) و اقلام متراژی یا حجیم (Bulk Items) تقسیمبندی نمود.
اقلام شمارشی شامل تجهیزاتی نظیر تابلوهای برق، کلیدهای مینیاتوری (MCB)، کلیدهای اتوماتیک (MCCB)، کنتاکتورها، چراغها، قوطیها و کلید و پریزها هستند. برای برآورد این اقلام، علاوه بر شمارش مستقیم از روی نقشهها، باید تجهیزات جانبی و لوازم نصب (Installation Accessories) نیز در چکلیست لحاظ شوند. بهعنوان مثال، خرید یک کلید اتوماتیک صنعتی نیازمند لحاظ کردن شمشزیپ، کنتاکت کمکی، رله شنت، و پیچ و مهرههای مربوطه در لیست خرید است.
در مقابل، کابلها، سیمها، لولههای فولادی و PVC، داکتها، سینیها و نردبانهای کابل در دسته اقلام متراژی قرار میگیرند. محاسبه طول این اقلام تنها با متر کردن مستقیم خطوط روی نقشه منجر به کسری شدید متریال خواهد شد، زیرا افت و خیزهای عمودی و طولهای اضافی سرکابلزنی در اندازهگیری افقی نقشهها دیده نمیشوند.

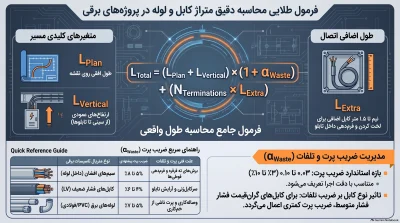

طول واقعی کابل یا لوله مورد نیاز بر اساس فرمول زیر محاسبه میشود:
LTotal = (LPlan + LVertical) × (1 + αWaste) + (NTerminations × LExtra)
که در این فرمول:
- LPlan: طول افقی مسیر روی نقشه (پلان).
- LVertical: ارتفاعهای عمودی (افت و خیز کابل از سینی به تابلوها یا کلید/پریزها).
- αWaste: ضریب پرت و تلفات استاندارد متریال (بین ۰.۰۳ تا ۰.۱۰).
- NTerminations: تعداد سرکابلها یا اتصالات ورودی و خروجی.
- LExtra: طول اضافی لازم جهت لخت کردن کابل، فرمدهی و اتصال در داخل تابلو یا جعبه تقسیم (معمولاً ۰.۵ تا ۱.۵ متر متناسب با سایز کابل).
اعمال ضریب پرت باید کاملاً کارشناسیشده باشد. اعمال ضریب پرت خیلی پایین باعث کسری متریال و اعمال ضریب پرت بسیار بالا باعث اضافهخرید و افزایش هزینه پروژه میشود.
| نوع متریال تاسیسات برقی | ضریب پرت پیشنهادشده (αWaste) | علل فنی پرت و تلفات |
|---|---|---|
| سیمهای افشان و مفتولی (داخل لوله) | ۵% - ۸% | برشهای ته قرقره، کشش در لوله، فرمدهی قوطیها |
| کابلهای فشار ضعیف (LV Cables) | ۴% - ۶% | سرکابلزنی، آرایش داخل تابلو، خمها و طول ته کلاف |
| کابلهای فشار متوسط (MV Cables) | ۲% - ۴% | قیمت بالا، نیازمند شاپدراوینگ دقیق و برش بر اساس متراژ واقعی |
| لولههای برق (PVC و فولادی) | ۵% - ۷% | وصالهکاری، برش شاخهها، پرت ناشی از خمکاری |
| سینی و نردبان کابل (Tray/Ladder) | ۳% - ۵% | برش شاخههای ۳ متری، ساخت زانویی و رایزر در محل |
| کانالها و داکتهای پلاستیکی | ۴% - ۶% | برشهای زاویهدار، دورریز شاخههای کوتاه |
بهکارگیری فناوریهای نوین و مدلسازی اطلاعات ساختمان (BIM)
استفاده از روشهای سنتی و دستی متره و برآورد بر روی نقشههای اتوکد دوبعدی، به دلیل عدم نمایش تداخلات، نادیده گرفتن ارتفاعات سقف کاذب و خطای انسانی در شمارش، یکی از عوامل اصلی اختلاف مقادیر است. فناوری مدلسازی اطلاعات ساختمان (BIM) و نرمافزارهای تخصصی مانند Revit MEP، فرآیند برآورد متریال را به میزان چشمگیری تحول بخشیدهاند.
در فرآیند استخراج متریال با Revit MEP، مدلسازی پارامتریک سهبعدی ابتدا انجام شده و سپس تنظیمات جداول Schedule/Quantity اعمال میگردد. در مرحله بعد با فیلترگذاری و فرمولنویسی دقیق، خروجیهای پویا به نرمافزار اکسل جهت محاسبات مالی منتقل میشوند.
استفاده از Revit MEP جهت استخراج MTO مزایای متعددی ارائه میدهد. نخست، نرمافزار Revit طول واقعی لولهها و کابلها را با احتساب تمامی ارتفاعها، خمها و زاویهها بهصورت خودکار محاسبه میکند. دوم، امکان تفکیک لیست خرید بر اساس فازهای مختلف اجرایی پروژه در جداول زمانی وجود دارد. سوم، با رفع تداخلات مسیرهای برق با تاسیسات مکانیکی و سازه پیش از خرید کالا، از دوبارهکاری و پرت شدن مصالح در کارگاه جلوگیری میشود. در نهایت، جداول استخراجشده بهصورت مستقیم به نرمافزار اکسل منتقل شده و با فرمولنویسیهای مالی و بازرگانی ترکیب میگردند.
با وجود قدرت بالای ابزارهای BIM، مهندس متره باید توجه داشته باشد که برخی قطعات خرد نظیر چسب برق، بستهای زیپی، گلندها و ترمینالهای خرد معمولاً در مدل سهبعدی مدلسازی نمیشوند و باید بر اساس فرمولهای ضریب مصرف تجربی به جداول اکسل اضافه گردند.
طبقهبندی جامع چکلیست تجهیزات برقی
برای جلوگیری از قلم افتادن قطعات، لیست خرید پروژه باید بر اساس استانداردهای ملی نظیر نشریه ۱۱۰ سازمان مدیریت و برنامهریزی و طبقهبندیهای مهندسی به بخشهای مجزا تقسیم شود.
طبقهبندی استاندارد تجهیزات شامل پنج بخش اصلی است: تجهیزات توزیع و حفاظت فشار ضعیف و متوسط، تجهیزات اتوماسیون، فرمان و کنترل صنعتی، سیستمهای سیم، کابل، لوله و مسیرهای کابلکشی، تجهیزات روشنایی، کلید و پریز و اکسسوریها، و در نهایت سیستمهای جریان ضعیف، ارتینگ و حفاظت در برابر صاعقه.
| رده تجهیزات | اقلام کلیدی چکلیست خرید | مشخصات فنی و نکات کلیدی در سفارش خرید |
|---|---|---|
| توزیع و حفاظت (Power Distribution) | کلید هوایی (ACB)، کلید اتوماتیک (MCCB)، کلید مینیاتوری (MCB)، کنتاکتور، فیوزها | جریان نامی، قدرت قطع (kA)، تعداد قطب، تیپ قطع (B, C, D)، برند و گارانتی |
| کنترل و اتوماسیون صنعتی | PLC، نمایشگر HMI، رله حرارتی (بیمتال)، رله کنترل فاز، درایو (VFD) | ولتاژ تغذیه، تعداد ورودی/خروجی، پروتکل ارتباطی، محدوده جریان قابل تنظیم |
| سیم و کابل (Wires & Cables) | کابلهای افشان و مفتولی، کابل شیلددار، کابل فرمان، کابل شبکه | سطح مقطع، جنس هادی (مس/آلومینیوم)، نوع عایق (PVC/XLPE)، استاندارد نسوز/شیلد |
| مسیرها و بسترهای زیرساخت | سینی کابل، نردبان کابل، لوله فولادی گالوانیزه، لوله PVC، داکت | عرض و ضخامت ورق، نوع گالوانیزه (سرد/گرم)، سایز نامی لوله، متعلقات (زانویی/سه راهی) |
| روشنایی و اکسسوری | پنلهای LED (توکار/روکار)، چراغهای صنعتی، کلید و پریز، سنسورهای حرکتی | توان (Watt)، شار نوری (Lumen)، درجه حفاظت (IP)، دمای رنگ (Kelvin) |
| ارتینگ و صاعقهگیر | صفحه و میله ارت، هادی مس بدون روکش، صاعقهگیر فعال، حوضچه ارت | خلوص مس، سایز سیم/تسمه مس، کلاس صاعقهگیر، رزین و بنتونیت |
زنجیره تامین، فازبندی خرید و مدیریت بالانس متریال (Material Balance)
تهیه یک لیست خرید کامل، به تنهایی تضمینکننده عدم کسری یا اضافهخرید نیست؛ بلکه چگونگی زمانبندی سفارش و مدیریت انبار تکمیلکننده این فرآیند است.
خرید یکباره تمام متریال برق پروژه در ابتدای کار، به ویژه در پروژههای بزرگ، یک خطای مدیریتی محسوب میشود. متریال برقی باید بر اساس برنامه ساختار شکست کار (WBS) و در سه فاز اصلی خریداری شوند. فاز اول شامل خرید تاسیسات زیربنایی و توکار نظیر لولههای برق، قوطی کلیدها، سینیها، نردبانهای کابل و سیستم ارتینگ است. فاز دوم شامل خرید سیمها، کابلهای قدرت و فرمان و جعبههای تقسیم میشود. فاز سوم نیز به خرید تجهیزات روکار و نهایی اختصاص دارد که شامل کلید و پریزها، چراغها، تابلوهای برق نهایی و تجهیزات دقیق است. این فازبندی مانع از آسیبدیدگی متریال حساس در انبار کارگاه شده و فشار بر جریان نقدینگی (Cash Flow) پروژه را کاهش میدهد.
علاوه بر فازبندی خرید، مدیریت پروژه باید در طول اجرای کار، جدول بالانس متریال (Material Balance) را بهصورت مستمر بهروزرسانی کند. این سیستم با محاسبه حجم سفارشهای باقیمانده از طریق رابطه زیر، انحرافات خرید را کنترل مینماید:
مقدار سفارش جدید = MTO نهایی − (موجودی انبار + مقادیر خریداریشده در راه + مقادیر نصبشده)
در صورتی که متراژ نصبشده در سایت به همراه موجودی انبار کارگاه با متراژ پیشبینیشده در MTO نهایی همخوانی نداشته باشد، نشاندهنده پرت غیرمجاز، سرقت یا اشتباه در اجرای نقشهها است که باید بلافاصله اصلاح گردد.
نتیجهگیری و راهکارهای راهبردی
دستیابی به یک فرآیند خرید بهینه در تاسیسات الکتریکی که در آن کسری متریال کاملاً حذف شده و اضافهخرید به حداقل ممکن برسد، نیازمند یکپارچهسازی متدولوژیهای مهندسی، ابزارهای دیجیتال و مدیریت صحیح زنجیره تامین است.
در گام نخست، اتکا به اسناد نهایی الزامی است؛ صدور سفارشهای خرید قطعی (PO) باید صرفاً بر مبنای نقشههای شاپدراوینگ و اسناد MTO فاز سوم صورت گیرد تا از خطاهای ناشی از تغییرات طراحی جلوگیری شود. در گام دوم، اعمال ضرایب پرت دقیق بر اساس استانداردهای مهندسی برای مصالح حجیم مانع از بروز کسریهای ناگهانی یا انباشت کالا در انبار میگردد.
همچنین، بهرهگیری از فناوری BIM و نرمافزار Revit MEP امکان برآورد دقیق سهبعدی و حذف تداخلات اجرایی را پیش از تخصیص بودجه فراهم میسازد. در نهایت، اجرای فازبندی خرید منطبق با ساختار شکست کار (WBS) و پایش مداوم جدول بالانس متریال، مدیریت دقیق جریان نقدینگی و حفظ سرمایه پروژه را تضمین خواهد نمود.
