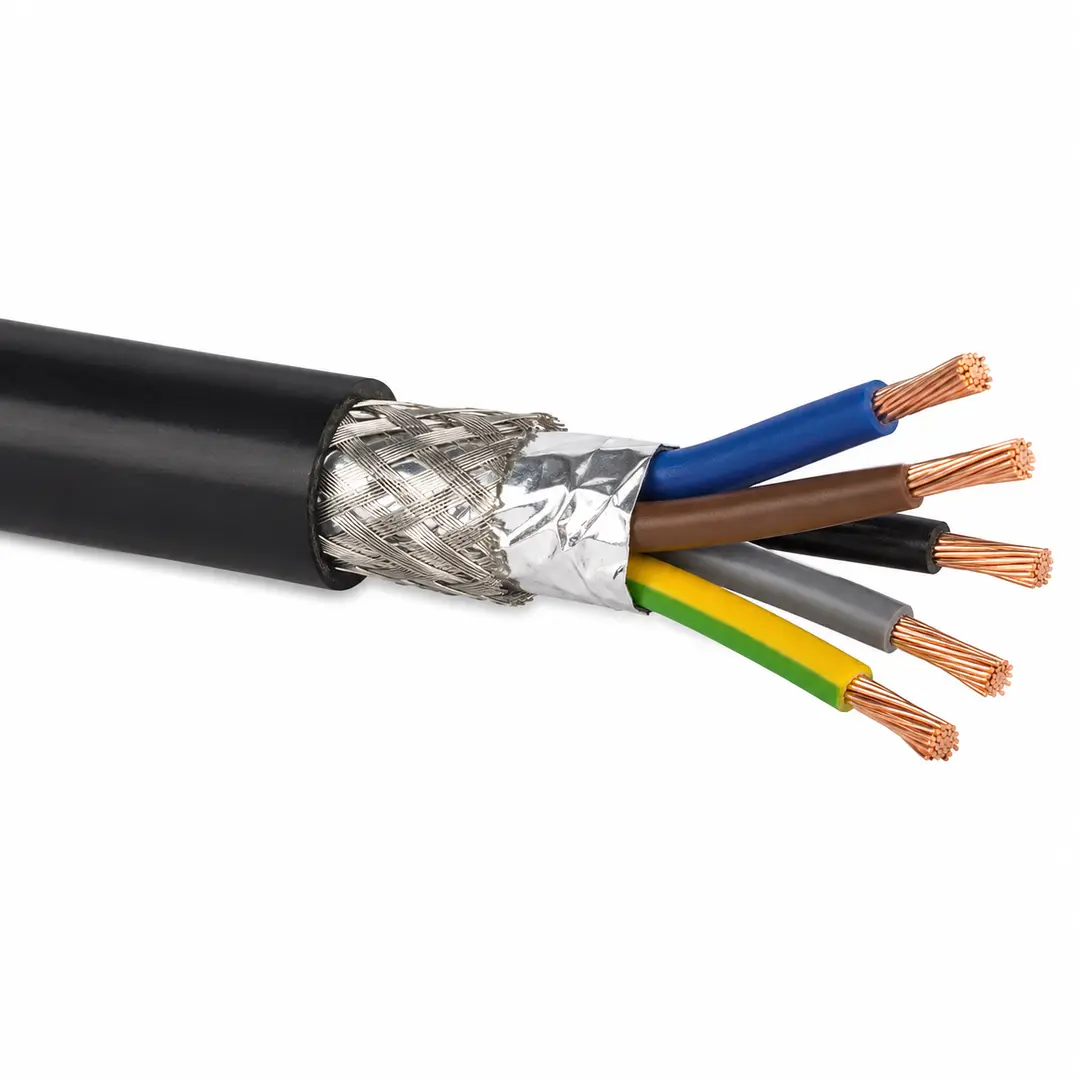

کابل افشان شیلددار 1×5 پرتو الکتریک

قیمت: استعلام بگیرید

سیم افشان شیلددار 1×5 اعتماد رسانا مطابق استاندارد NYSLYcY، یک کابل فرمان و کنترل انعطاف‌پذیر با شیلد بافته‌شده مسی است که برای استفاده در تابلوهای برق، سیستم‌های اتوماسیون، ورودی/خروجی‌های PLC و محیط‌های صنعتی نویزی طراحی شده است. این کابل با ۵ رشته افشان ۱ میلی‌متر مربع، انتقال سیگنال پایدار و ایمن را در مدارهای کنترلی و ابزار دقیق تضمین می‌کند.

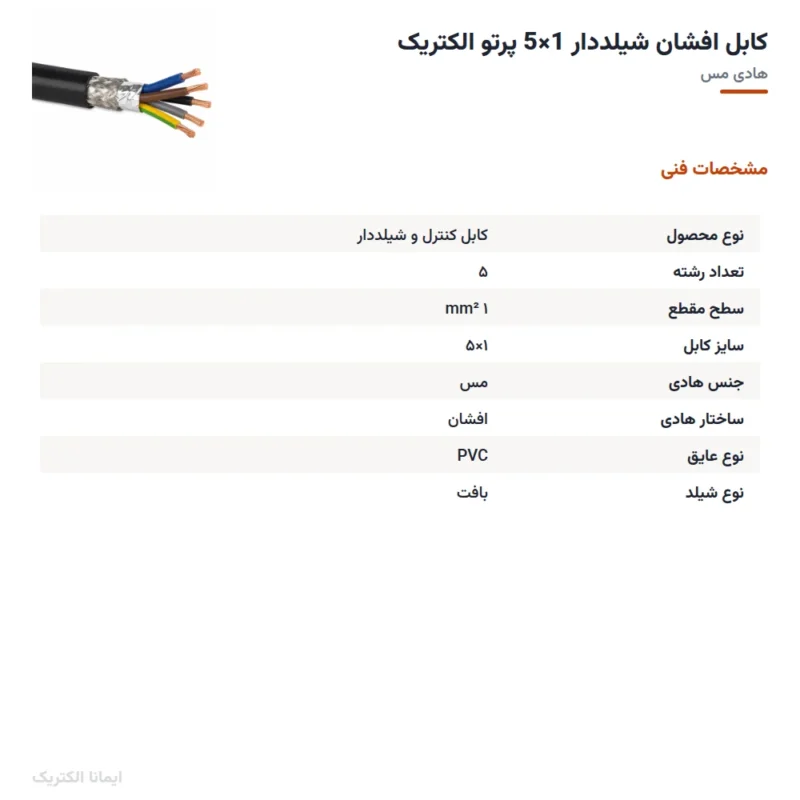

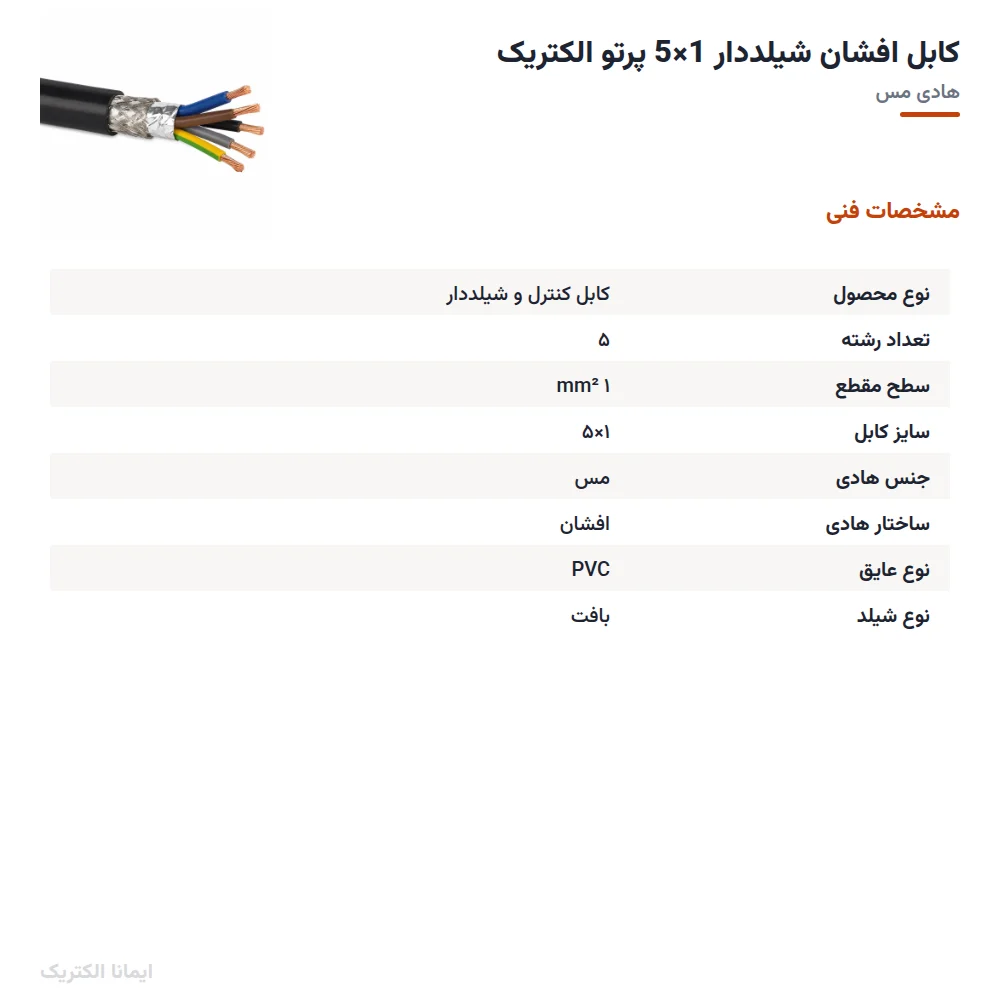

تعداد رشته	5
نوع عایق	PVC
نوع محصول	کابل کنترل و شیلددار
جنس هادی	مس
ساختار هادی	افشان
سایز کابل	1×5
سطح مقطع	1 mm²
شیلددار	بله
نوع شیلد	بافت

قیمت این کالا روزانه اعلام می‌شودبرای قیمت روز و موجودی با کارشناس فروش تماس بگیرید:

تماس: ۰۹۲۲۸۱۲۶۷۴۱ واتس‌اپ

خرید با هماهنگی فروش

برای خرید تماس بگیرید

برای بررسی موجودی انبار و زمان تأمین، با کارشناس فروش در ارتباط باشید.

تماس برای استعلام ۰۹۲۲ ۸۱۲ ۶۷۴۱ پیام در واتساپ همراه نام و لینک محصول

پاسخ‌گویی هر روز، ساعت ۹ تا ۲۰

درخواست قیمت خرید با چک لیست قیمت پرتو الکتریک

🔔 موجود شد خبرم کن

مقایسه

دسته: کابل کنترل و شیلددار برچسب: کابل مسی

توضیحات

مشخصات فنی کابل افشان شیلددار 1×5 پرتو الکتریک در یک نگاه

جریان مجاز تقریبی: ۱۵ آمپر · فیوز حداکثر ۱۰ آمپر
برای کابل روکش‌دار (سبک)، سطح مقطع ۱ میلی‌متر مربع مس، دمای محیط ۳۰ درجه.
مقدار تقریبی از جدول استاندارد VDE 0298-4. با دمای بالاتر، چند کابل کنار هم یا مسیر طولانی، جریان مجاز کمتر است؛ سطح مقطع نهایی را با محاسبهٔ افت ولتاژ انتخاب کنید.

سیم افشان شیلددار 1×5 اعتماد رسانا (NYSLYcY)

سیم افشان شیلددار 1×5 اعتماد رسانا از خانواده کابل‌های فرمان و کنترل مطابق استاندارد
NYSLYcY است. وجود شیلد بافته‌شده مسی (Copper Braid) در این کابل، آن را برای استفاده در محیط‌های
دارای نویز الکترومغناطیسی شدید، تابلوهای قدرت و خطوط تولید مجهز به اینورتر و درایو، به گزینه‌ای قابل اعتماد تبدیل
می‌کند.

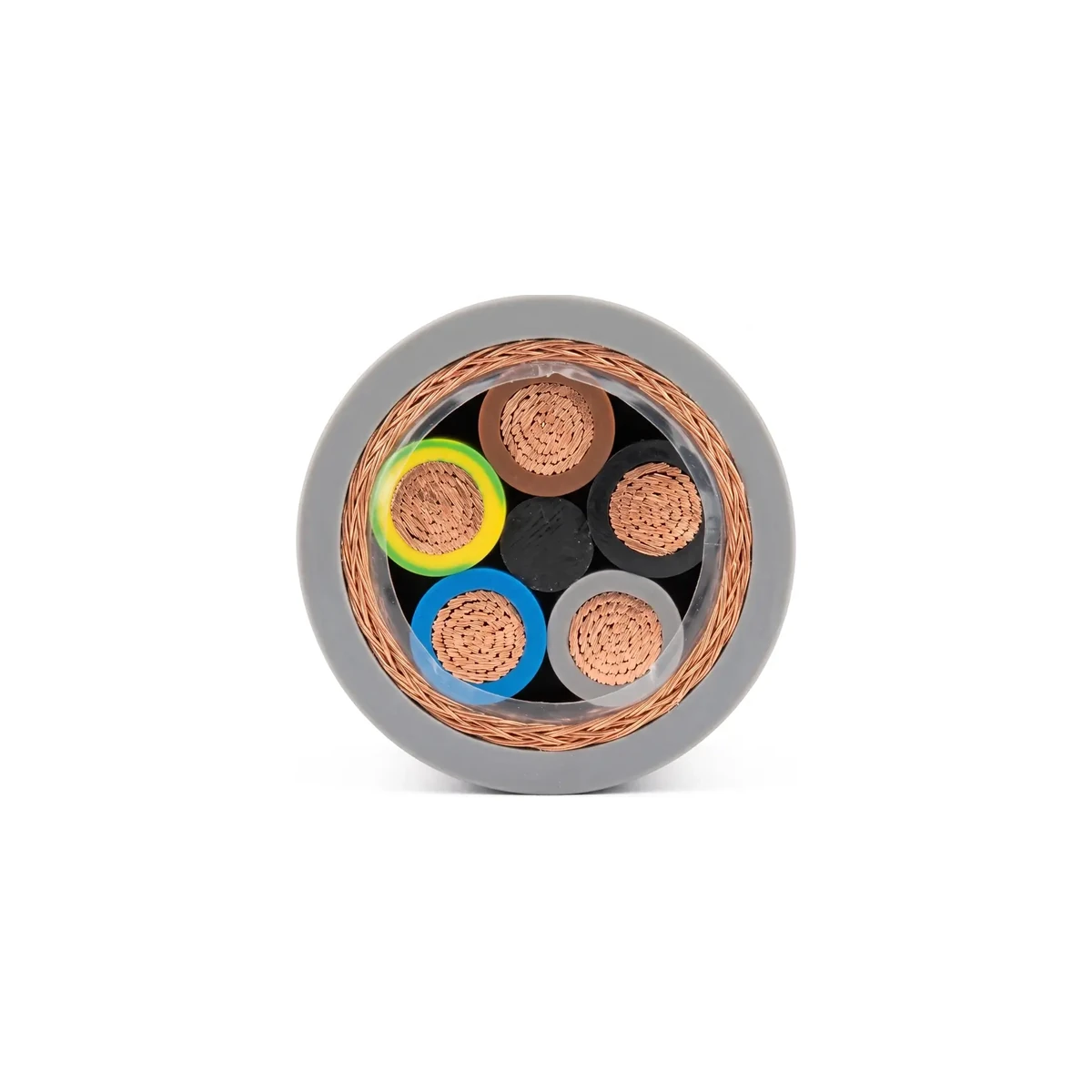

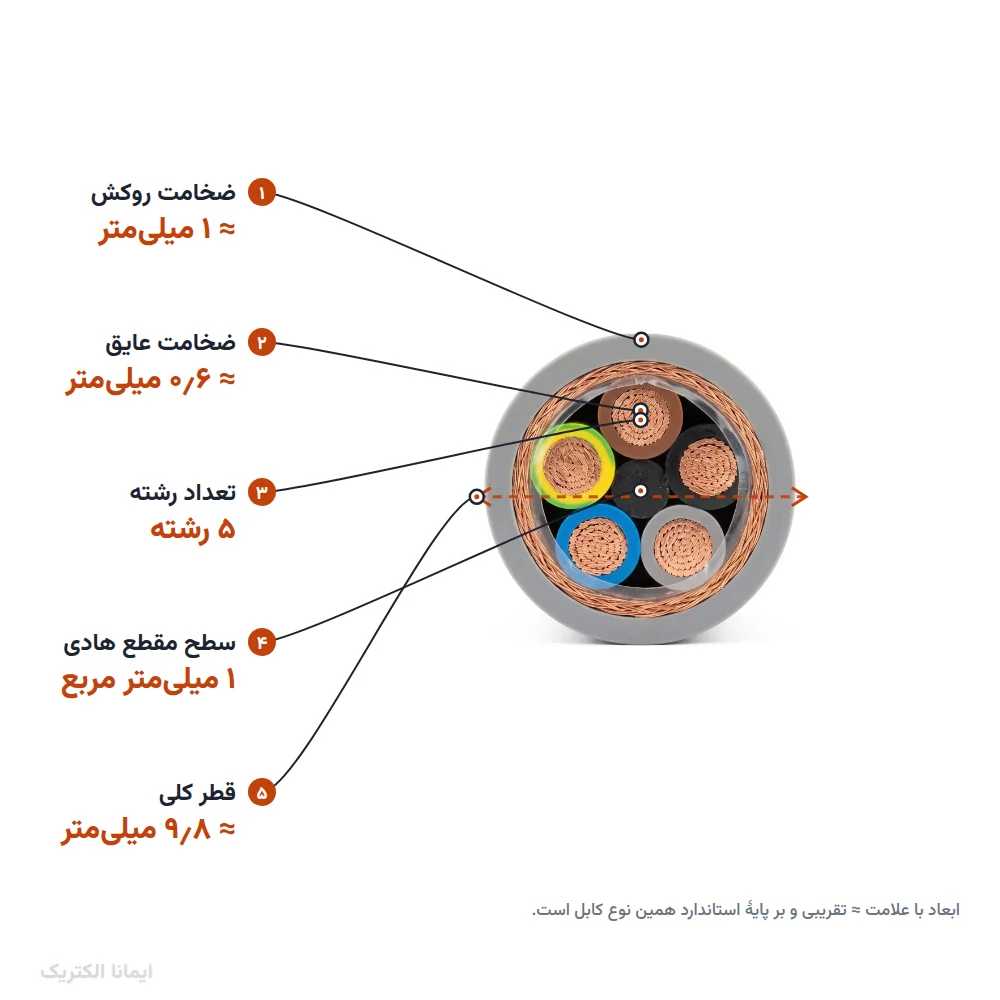

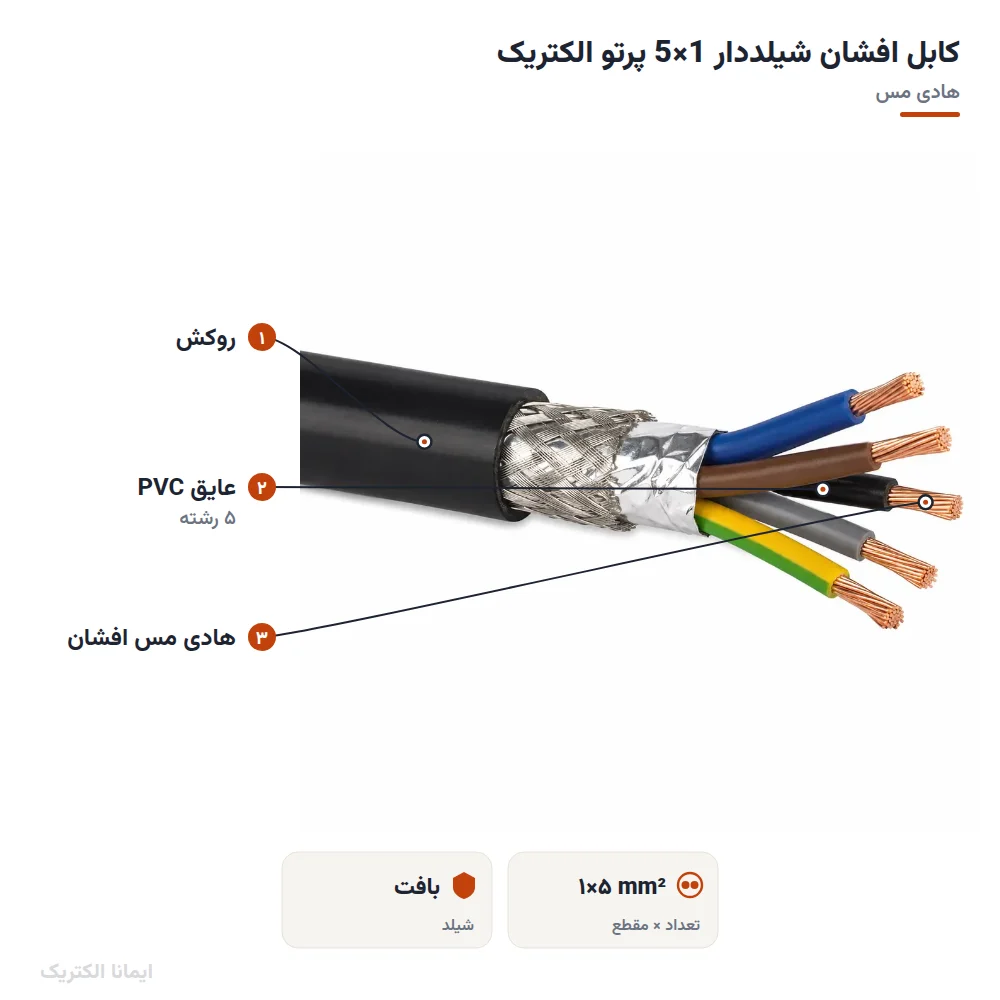

ساختار فنی کابل

هادی (Conductor): مس آنیل‌شده افشان، کلاس 5 مطابق IEC 60228 برای انعطاف‌پذیری بالا
سطح مقطع: ۵ رشته با مقطع ۱ میلی‌متر مربع (1×5 mm²)
عایق: PVC ویژه کابل‌های فرمان با تفکیک رنگی استاندارد جهت سیم‌بندی تابلو
شیلد: بافت مسی با تراکم مناسب جهت کاهش EMI/RFI و جلوگیری از کراس‌تالک سیگنال‌ها
روکش بیرونی: PVC مقاوم در برابر سایش، رطوبت و بسیاری از روغن‌های صنعتی

ویژگی‌های الکتریکی و عملکردی

مناسب برای مدارهای فرمان، سیگنال و ورودی/خروجی‌های کم‌جریان
پایداری سیگنال در مسیرهای طولانی و کانال‌های پر تراکم
کاهش محسوس نویز و افزایش نسبت سیگنال به نویز (SNR)
عملکرد مطمئن در کنار کابل‌های قدرت، موتورها، درایوها و تجهیزات سنگین

کاربردها

سیستم‌های کنترل و اتوماسیون صنعتی
ورودی/خروجی آنالوگ و دیجیتال PLC
سنسورها، ترانسمیترها و تجهیزات ابزار دقیق
تابلوهای فرمان ماشین‌آلات، خطوط مونتاژ و دستگاه‌های CNC
سیستم‌های کنترل دور، رباتیک و پوزیشنینگ

مزایا برای مهندسان برق و طراحان تابلو

رعایت الزامات EMC به کمک شیلد بافته‌شده و امکان اتصال صحیح به ارت
انعطاف‌پذیری بالا برای نصب در سینی کابل، داکت و مسیرهای پیچیده
افزایش اطمینان عملکرد در خطوط تولید 24/7 و کاهش خطای اندازه‌گیری
سهولت سیم‌بندی، شماره‌گذاری و عیب‌یابی در تابلوهای کنترل و قدرت

نکات پیشنهادی نصب

استفاده از گلندهای EMC برای اتصال ۳۶۰ درجه شیلد به شاسی تابلو
رعایت فاصله مناسب از کابل‌های قدرت و مسیرهای دارای جریان‌های بالا
اتصال شیلد به باس ارت مطابق طراحی EMC سیستم (یک یا دو سر بر اساس توپولوژی نویز)

اگر به دنبال کابل فرمان شیلددار با کیفیت، انعطاف‌پذیر و مناسب برای محیط‌های صنعتی نویزی هستید،
سیم افشان شیلددار 1×5 اعتماد رسانا (NYSLYcY) یک انتخاب مطمئن برای تابلوهای برق و سیستم‌های
اتوماسیون شما خواهد بود.
