راهنمای جامع کابل‌کشی جریان ضعیف ساختمان: آیفون، شبکه، تلفن، آنتن، دوربین و اعلام حریق

کابل کشی جریان ضعیف، پاسخ کوتاه: کابل‌کشی جریان ضعیف ساختمان شامل آیفون، شبکه، آنتن، دوربین، اعلام حریق و تلفن است. هر سیستم کابل خودش را دارد (مثلاً Cat6 برای شبکه، RG6 برای آنتن و کابل مقاوم حریق یا شیلددار برای اعلام حریق) و همه باید در لوله یا داکت جدا از برق، با رایزر و جعبه‌تقسیم مشخص و برچسب‌گذاری اجرا شوند.

در ساختمان امروزی، کابل‌های جریان ضعیف به اندازهٔ سیم‌کشی برق اهمیت دارند: آیفون تصویری، شبکه و وای‌فای، تلفن، آنتن و ماهواره، دوربین مداربسته و اعلام حریق. اگر این کابل‌ها از اول درست طراحی و جدا از برق کشیده نشوند، نتیجه برفک تصویر، وزوز صدا، قطعی شبکه و دیوارکوبی‌های بعدی است. این راهنما همه را یک‌جا با جدول‌های آماده مرور می‌کند.

آنچه در این راهنما می‌خوانید

1. سیستم‌ها و کابل هر کدام
2. آیفون صوتی و تصویری
3. شبکه و تلفن
4. آنتن و ماهواره
5. دوربین مداربسته
6. اعلام حریق
7. مسیر، لوله و جدایی از برق
8. رایزر و جعبهٔ مرکزی در آپارتمان
9. تعداد نقاط پیشنهادی هر واحد
10. برچسب، تست و تحویل

۱. سیستم‌ها و کابل هر کدام

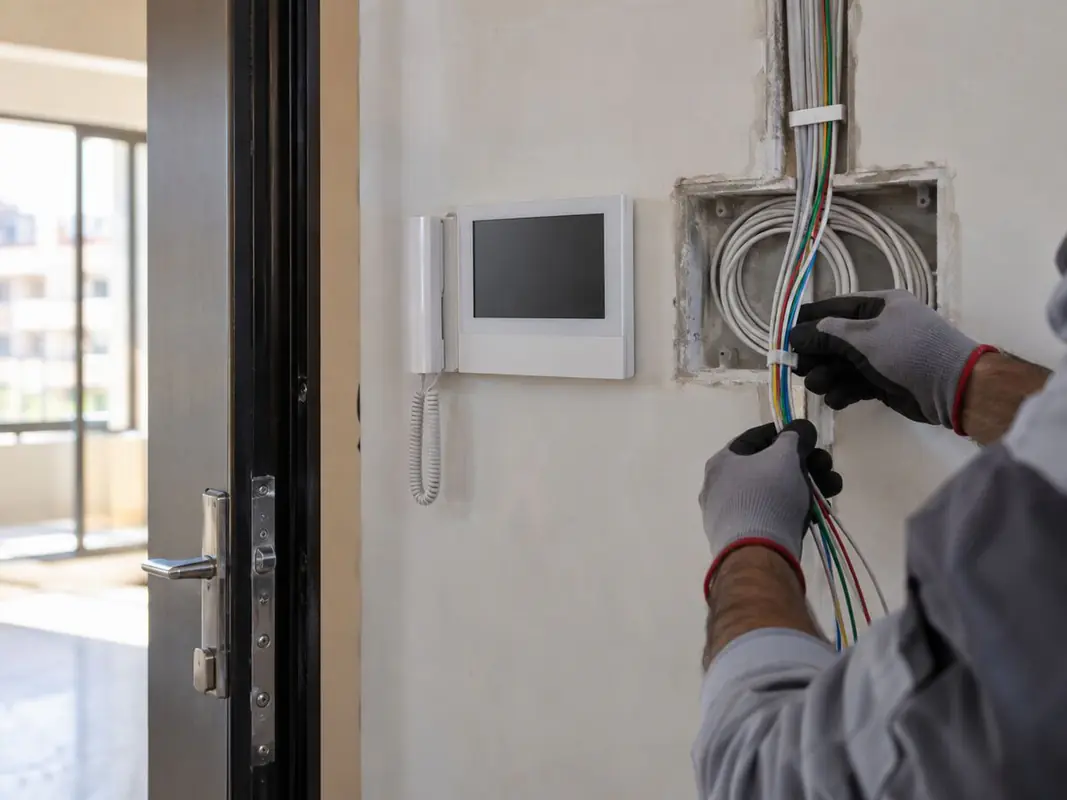

۲. آیفون صوتی و تصویری

• نوع سیستم را اول مشخص کنید: دو سیمه، چهار سیمه یا سیستم‌های با سیم بیشتر؛ کابل به آن وابسته است (دو سیمه یا چهار سیمه).
• تعداد زوج: یک یا دو زوج یدک بگذارید؛ برای دوربین اضافه یا قفل دوم به کار می‌آید (کابل چند زوج برای هر کار).
• فاصله: برای فاصله‌های طولانی (ویلا، حیاط بزرگ) کابل با رشتهٔ ضخیم‌تر یا تقویت‌کننده طبق سازنده.
• ساختمان چندواحدی: کابل اصلی (رایزر) از پنل تا جعبهٔ هر طبقه، و از آن تا هر واحد؛ نقشهٔ سازنده را دنبال کنید.
• جزئیات انتخاب سیستم در راهنمای خرید آیفون تصویری.

۳. شبکه و تلفن

• ساختار ستاره‌ای: از هر نقطه یک کابل مستقیم تا جعبه یا رک مرکزی واحد؛ بدون انشعاب وسط مسیر.
• کابل شبکه را برای تلفن هم می‌شود استفاده کرد؛ یک زبان کابل‌کشی برای همه‌جا ساده‌تر است.
• جای مودم و روتر را مرکزی و نزدیک جعبهٔ مرکزی بگذارید و یک پریز برق کنار آن.

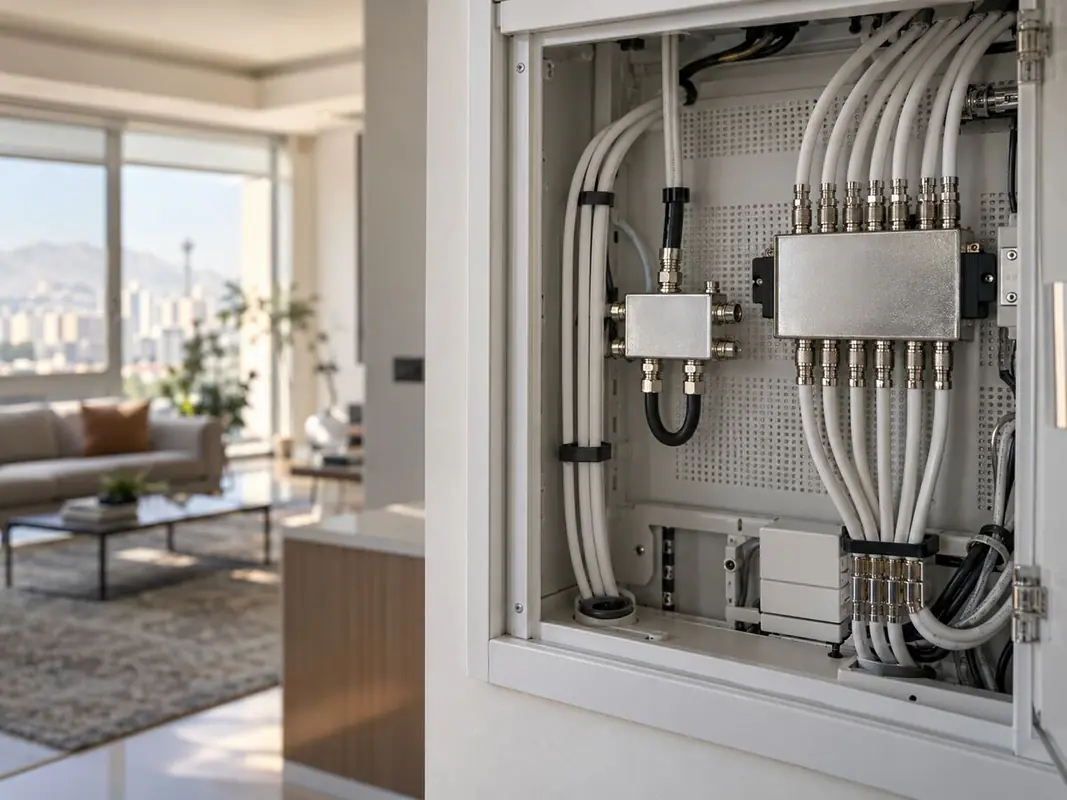

۴. آنتن و ماهواره

• کابل RG6 با شیلد خوب (فویل + بافت) برای آنتن مرکزی و ماهواره.
• از اسپلیتر و مولتی‌سوییچ استاندارد استفاده کنید؛ اتصال پیچی یا لحیم دستی تضعیف زیاد دارد.
• کانکتور F پرسی یا پیچی درست، بدون رشته‌های بیرون‌زده از شیلد.
• برای هر واحد دست‌کم دو نقطهٔ آنتن (پذیرایی و یک اتاق) در نظر بگیرید.

۵. دوربین مداربسته

محل ضبط‌کننده (DVR یا NVR) را امن و نزدیک جعبهٔ مرکزی بگذارید و برق آن را از UPS بگیرید.

۶. اعلام حریق

• خط دتکتورها (زون یا لوپ) معمولاً دو رشته با شیلد؛ سطح مقطع و طول طبق دفترچهٔ پنل.
• مدار آژیر و تغذیه، در مسیرهایی که باید هنگام آتش‌سوزی کار کنند، با کابل مقاوم حریق طبق الزامات محلی.
• مسیر کابل اعلام حریق جدا از برق و ترجیحاً جدا از سایر سیستم‌ها؛ با رنگ یا برچسب مشخص.
• جزئیات در راهنمای اعلام حریق.

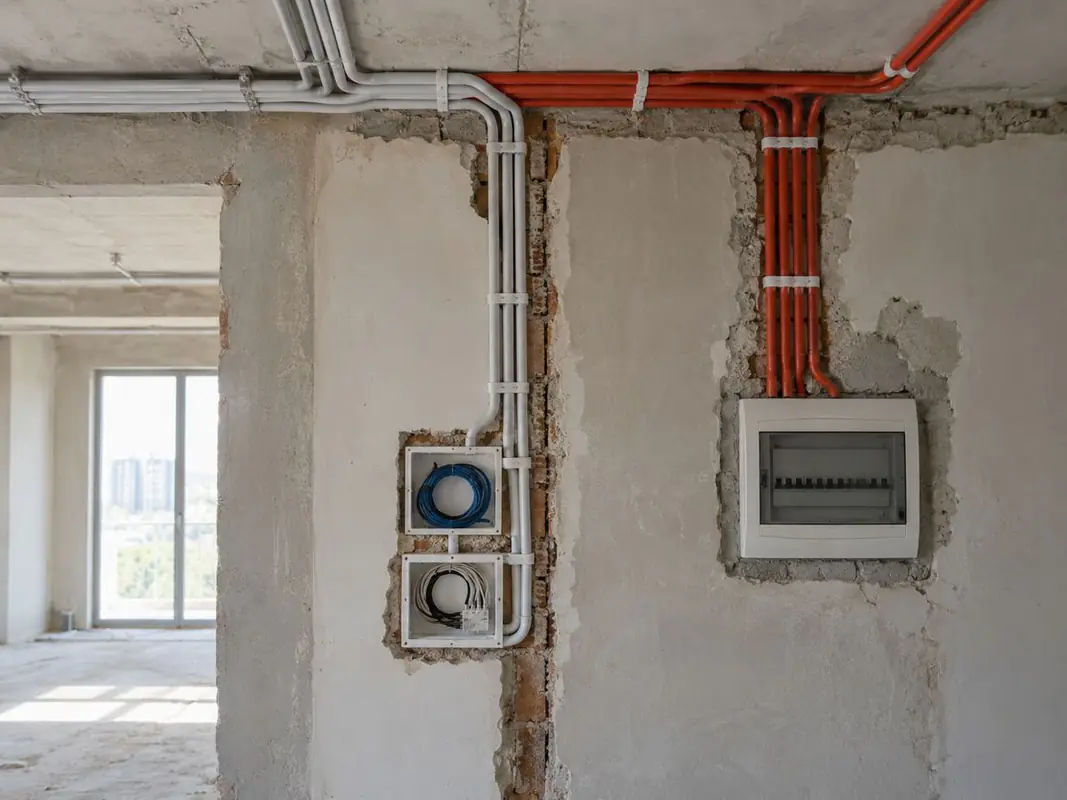

۷. مسیر، لوله و جدایی از برق

۸. رایزر و جعبهٔ مرکزی در آپارتمان

• یک رایزر (شفت یا لوله‌های عمودی) جدا برای جریان ضعیف، جدا از رایزر برق.

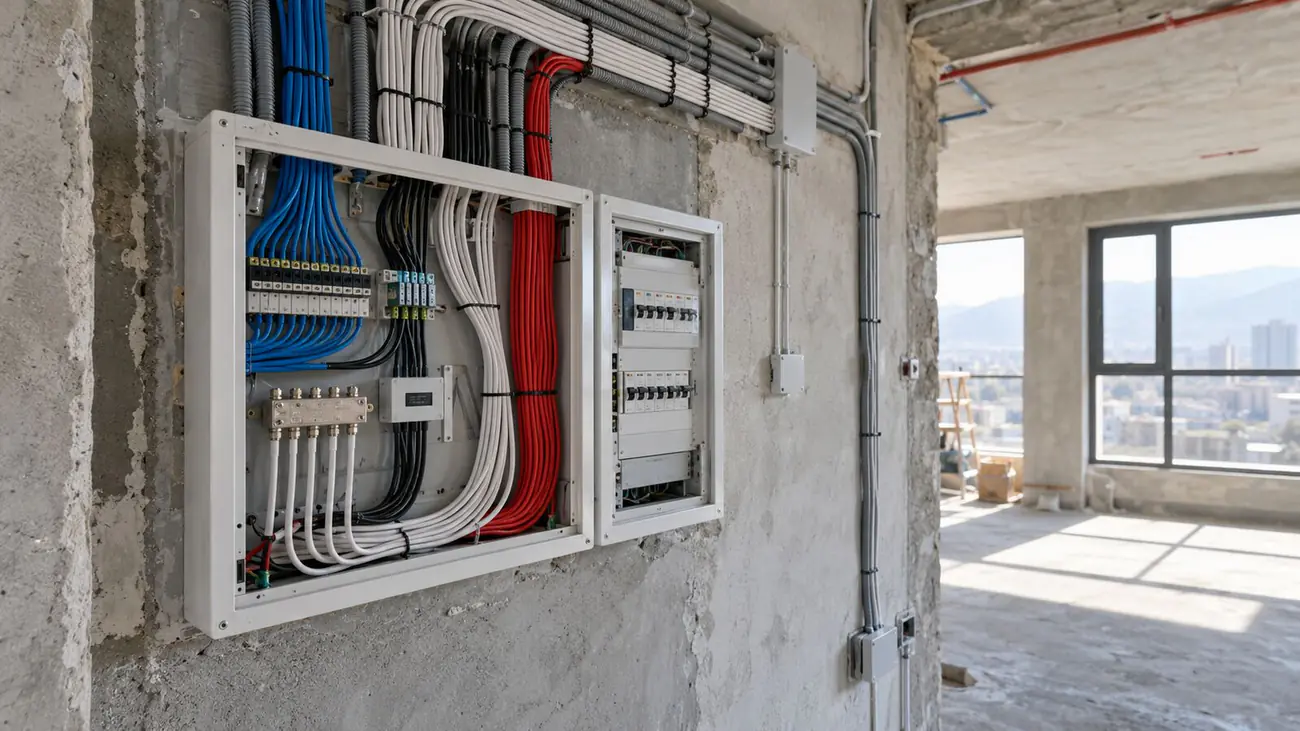

• در هر طبقه جعبهٔ تقسیم با درب و فضای کافی برای آیفون، آنتن و شبکه.

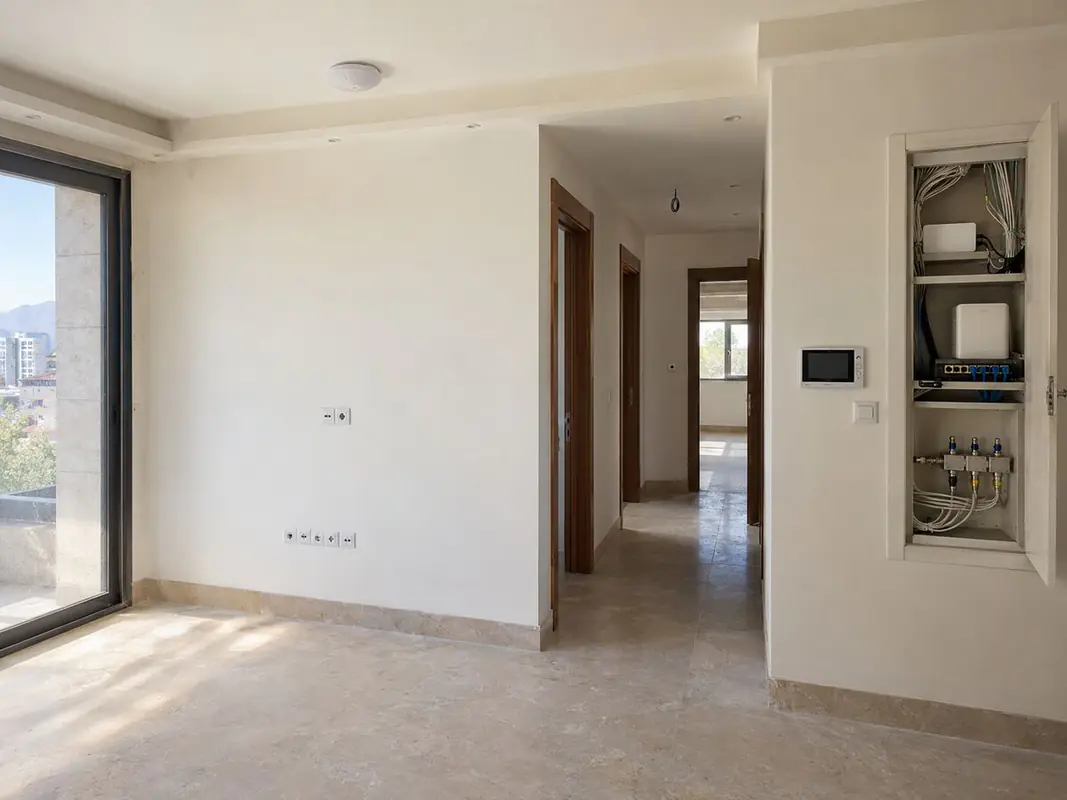

• در هر واحد یک جعبهٔ مرکزی (یا رک کوچک) که همهٔ کابل‌های ستاره‌ای به آن می‌رسد.
• لوله‌های خالی اضافه از پشت‌بام تا لابی برای آنتن، دوربین و سیستم‌های آینده.

۹. تعداد نقاط پیشنهادی هر واحد (۱۰۰ متری دوخوابه)

۱۰. برچسب، تست و تحویل

• دو سر هر کابل شماره یا نام داشته باشد (مثلاً «خواب ۱ – شبکه»).
• کابل شبکه با تستر کابل آزمایش شود (همهٔ هشت رشته)؛ آنتن با دستگاه یا تلویزیون در همهٔ نقاط.
• آیفون با همهٔ مانیتورها: تصویر، صدا و دربازکن.
• نقشهٔ مسیرها را به مالک یا مدیر ساختمان تحویل دهید.

خرید از ایمانا

کابل تلفن، آیفون و کواکسیال، کابل شیلددار، کابل مقاوم حریق و آیفون تصویری را ببینید. نقشه یا تعداد واحدها را بفرستید تا فهرست کابل و تجهیزات را پیشنهاد کنیم.

محصولات مرتبط

پرسش‌های پرتکرار

جریان ضعیف یعنی چه؟

سیستم‌هایی با ولتاژ و جریان کم برای ارتباط، کنترل و امنیت: آیفون، تلفن، شبکه، آنتن، دوربین، اعلام حریق، دزدگیر و صوت.

چرا کابل جریان ضعیف باید جدا از برق کشیده شود؟

میدان کابل‌های برق در کابل‌های سیگنال نویز ایجاد می‌کند (برفک تصویر، وزوز صدا، قطعی شبکه)؛ لوله یا داکت جدا یا فاصلهٔ کافی لازم است.

برای آیفون تصویری چه کابلی لازم است؟

به سیستم و فاصله بستگی دارد؛ معمولاً کابل چند زوج (مثلاً ۴ یا ۶ زوج) با فویل برای سیستم‌های رایج، یا کابل دو سیمهٔ مخصوص برای سیستم‌های دو سیمه؛ دفترچهٔ سازنده ملاک است.

کابل شبکه Cat6 یا Cat5e؟

برای ساختمان نو Cat6 انتخاب امن‌تری برای سال‌های آینده است؛ هر دو تا ۹۰ متر کابل ثابت کار می‌کنند.

کابل آنتن و دوربین کدام است؟

کابل کواکسیال RG6 برای آنتن و ماهواره؛ برای دوربین آنالوگ RG59 همراه کابل تغذیه یا کابل ترکیبی، و برای دوربین تحت شبکه کابل شبکه.

کابل اعلام حریق چه ویژگی‌ای دارد؟

معمولاً کابل دو رشتهٔ شیلددار؛ در مسیرهایی که باید هنگام آتش‌سوزی کار کنند (مدار آژیر و تغذیه) کابل مقاوم حریق طبق الزامات محلی.
