عیب‌یابی آیفون تصویری: تصویر ندارد، صدا نمی‌آید، یکسره زنگ می‌زند یا در باز نمی‌شود
عیب یابی آیفون تصویری، پاسخ کوتاه: بیشتر خرابی‌های آیفون تصویری از تغذیه (آداپتور یا منبع ضعیف)، اتصال شل سیم‌ها یا کابل آسیب‌دیده است: بدون تصویر یعنی سیم ویدئو یا دوربین پنل، بدون صدا یعنی سیم صدا یا میکروفون، باز نشدن در یعنی قفل یا سیم آن. ابتدا ولتاژ تغذیه و اتصال‌ها را در پنل و مانیتور بررسی کنید.
فهرست مطالب
بیشتر خرابی‌های آیفون تصویری چند علت تکراری دارند: سیم قطع یا شل، رطوبت در پنل، منبع تغذیهٔ ضعیف یا قطعه‌ای که عمرش تمام شده است. در این مقاله از روی نشانه‌ها به علت می‌رسیم تا پیش از خرید قطعهٔ نو بدانید مشکل از کجاست. پیش از باز کردن پنل یا مانیتور، برق تغذیهٔ آیفون را قطع کنید. همهٔ مدل‌ها و پکیج‌های آیفون تصویری سوزوکی را با قیمت روز در ایمانا الکتریک ببینید.
جدول عیب‌یابی
| نشانه | علت‌های محتمل | اول این را بررسی کنید |
|---|---|---|
| مانیتور کاملاً خاموش است | قطع برق تغذیه، آداپتور یا منبع تغذیهٔ خراب، فیوز مدار | برق پریز یا کلید تغذیه، چراغ منبع تغذیه |
| صدا هست، تصویر نیست | سیم تصویر، دوربین پنل، ولتاژ کم | اتصال سیم تصویر در پنل و مانیتور |
| تصویر هست، صدا نیست | سیم صدا، بلندگو یا میکروفون پنل، تنظیم صدا | تنظیم صدای مانیتور، اتصال سیم صدا |
| تصویر برفکی، خط‌دار یا لرزان | کابل بلند یا بدون شیلد، کنار کابل برق، اتصال اکسیدشده | سفت و تمیز کردن اتصالات |
| یکسره یا بی‌دلیل زنگ می‌زند | رطوبت در پنل، شستی گیر کرده، اتصال سیم زنگ به مشترک | خشک کردن پنل و بررسی شستی همان واحد |
| زنگ یک واحد کار نمی‌کند | سیم زنگ همان واحد، شستی پنل | جابه‌جا کردن سیم با واحد سالم برای آزمایش |
| دربازکن کار نمی‌کند | بوبین قفل، سیم قفل، قفل گیرکرده | اندازه‌گیری ولتاژ قفل هنگام زدن دکمه |
| تصویر شب سیاه است | نور مادون قرمز یا لامپ پنل خراب، نور شدید روبه‌رو | روشن شدن چراغ‌های پنل در تاریکی |
زنگ خوردن یکسره
این مشکل در زمستان و پس از باران بیشتر دیده میشود. آب از درز پنل وارد میشود و بین سیم زنگ و سیم مشترک مسیر برقرار می‌کند. پنل را باز کنید، با پارچهٔ خشک و هوای ملایم خشک کنید و درزها را آببندی کنید. اگر پنل در معرض مستقیم باران است، سایه‌بان یا پنل ضدآب بگیرید. در ساختمان‌های چندواحدی، اگر فقط یک واحد زنگ میخورد، شستی یا سیم همان واحد را بررسی کنید.
مشکلات تغذیه

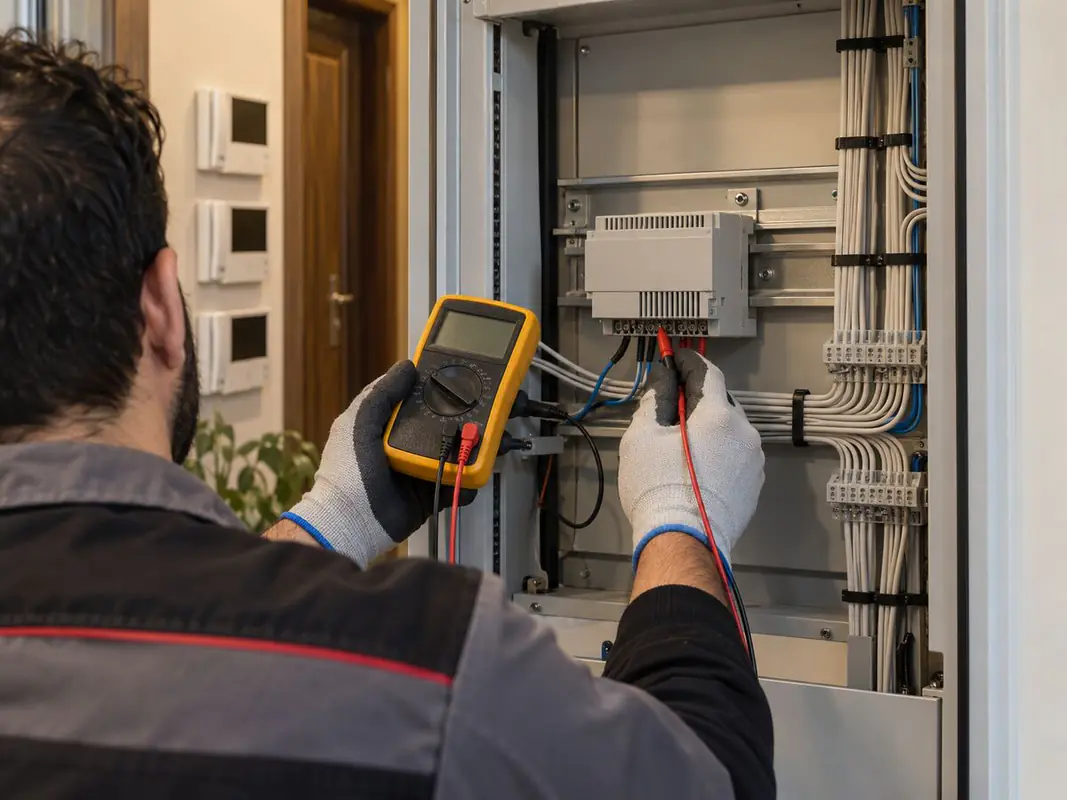

در سیستم‌های چندواحدی، منبع تغذیهٔ مرکزی ضعیف‌شده باعث میشود وقتی چند مانیتور همزمان روشن است، تصویر کم‌نور شود یا سیستم ریست شود. اگر مشکل فقط هنگام استفادهٔ همزمان پیش می‌آید، منبع تغذیه را بررسی کنید. برای انتخاب پنل و تغذیهٔ ساختمان‌های چندواحدی، پنل آیفون تصویری چندواحدی را ببینید.

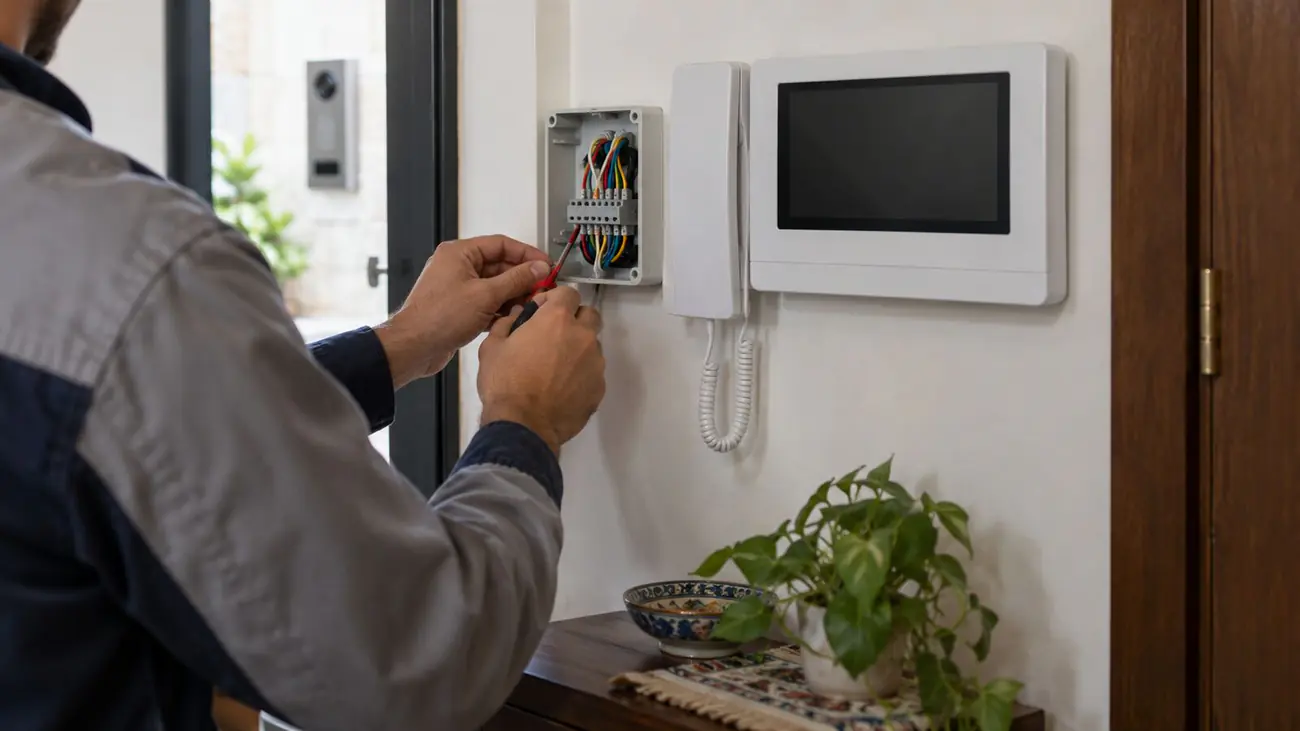

مشکلات سیم‌کشی
ترتیب سیم‌ها در هر برند متفاوت است و جابه‌جایی آن‌ها هنگام تعمیر رایجترین علت خرابی پس از دست‌کاری است. پیش از باز کردن سیم‌ها از ترمینال‌ها عکس بگیرید و نقشهٔ نصب همان مدل را ملاک قرار دهید؛ برای نمونه نقشهٔ نصب آیفون تصویری سوزوکی. اگر کابل قدیمی است، رشته‌ها را با اهم‌متر بررسی کنید. انتخاب کابل مناسب در کابل چند زوج برای هر کار آمده است.

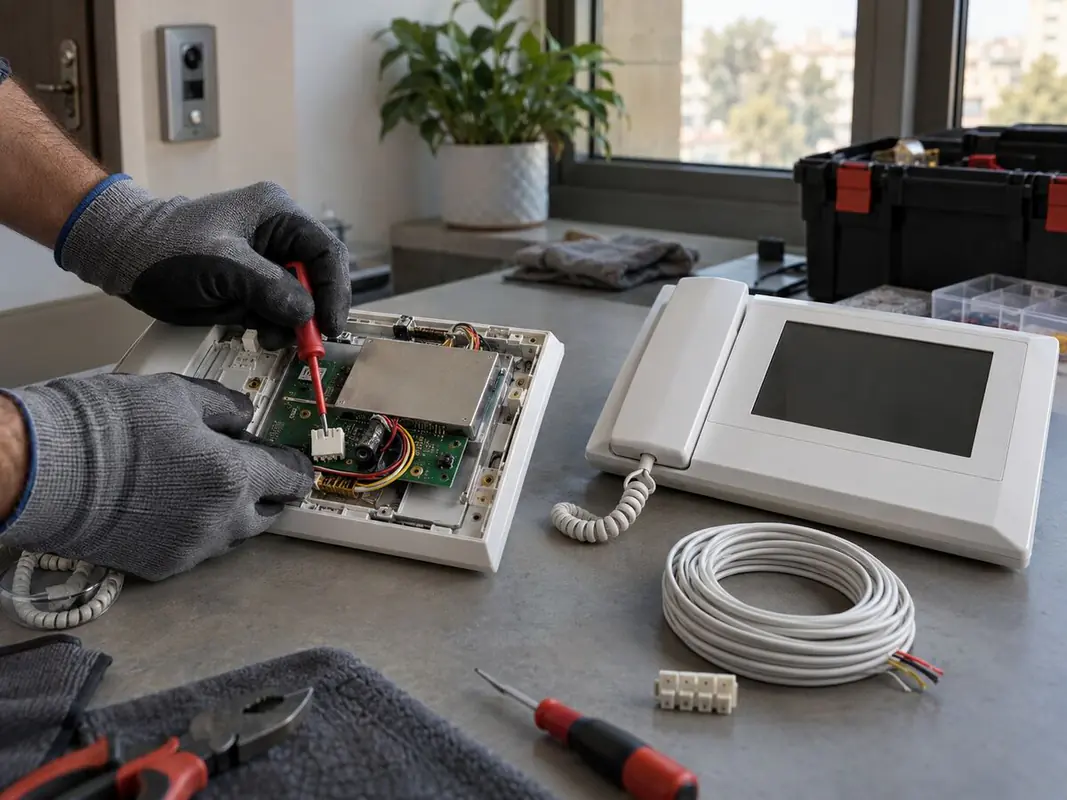

تعمیر یا تعویض؟
- تعمیر: مشکل اتصال، رطوبت، شستی، آداپتور و قفل معمولاً با هزینهٔ کم حل میشود.
- تعویض: اگر صفحهٔ مانیتور یا دوربین پنل خراب است و قطعهٔ همان مدل پیدا نمی‌شود، تعویض مقرون‌به‌صرفه‌تر است. هنگام تعویض فقط یک قطعه، سازگاری برند و نوع سیم‌کشی را بررسی کنید.
اندازه‌گیری‌های ساده با مولتی‌متر
| نقطه | انتظار | اگر نبود |
|---|---|---|
| خروجی آداپتور یا منبع تغذیه | ولتاژ اعلام‌شده (مثلاً حدود ۱۲ تا ۱۸ V DC) | تغذیه معیوب |
| ترمینال تغذیهٔ پنل | نزدیک به ولتاژ منبع | افت در کابل یا اتصال شل |
| ترمینال دربازکن هنگام فشار دکمه | پالس ولتاژ (طبق قفل) | قفل یا خروجی دربازکن |
| پیوستگی هر رشتهٔ کابل (بی‌برق) | چند اهم یا کمتر | رشتهٔ قطع یا اتصال ناقص |
پیش از باز کردن ترمینال‌ها برق را قطع کنید. اگر کابل قدیمی و بدون فویل است، بسیاری از مشکلات تصویر با تعویض کابل حل میشود (راهنمای کابل‌کشی جریان ضعیف).
خرید از ایمانا
پنل، مانیتور و لوازم جانبی آیفون تصویری را ببینید. برای پیدا کردن قطعهٔ سازگار، برند و مدل آیفون فعلی را برای کارشناسان ایمانا بفرستید.
محصولات مرتبط
ایفون تصویری 4 اینچ مدل C43 برند تکنما
ویژگی‌های آیفون تصویری C43 Plus:
- عیب یاب هوشمند: شناسایی و رفع ایرادات فنی به‌راحتی.
- صفحه کلید لمسی: طراحی مدرن و استفاده راحت.
- قابلیت تغییر ملودی زنگ واحد: شخصی‌سازی صدای زنگ.
- انتقال زنگ بین واحدها: انتقال زنگ از یک واحد به واحد دیگر.
- نمایش تصویر 2 دوربین: مشاهده همزمان تصویر دو دوربین.
- تماس مستقیم با واحد نگهبانی: ارتباط فوری با نگهبانی.
- بی‌صدا کردن ملودی زنگ واحد: جلوگیری از مزاحمت‌های صوتی.
- ارتباط داخلی بین واحدها: ارتباط سریع و راحت بین واحدها.
- نمایش شماره واحد تماس گیرنده: نمایش شماره واحد تماس‌گیرنده.
- صدای شفاف و بدون نویز: کیفیت صدای بالا در تمامی طبقات.
- فرمان به جک برقی پارکینگ بدون ریموت: کنترل پارکینگ بدون نیاز به ریموت.
پنل تصویری 10 واحده کارتی برند الدو
آیفون 7 اینچ مدل D70M برند تکنما
- نمایشگر: 7 اینچ TFT-LED رنگی با کیفیت تصویر بالا
- حافظه داخلی: ضبط تصویر و فیلم
- اتصال به دوربین: قابلیت اتصال به سه دوربین
- طراحی: کلیدهای لمسی و طراحی زیبا و منحصر به فرد
- صدای شفاف: بدون نویز حتی در بالاترین طبقات
- قابلیت‌های اضافی: نمایش تصویر دوربین مداربسته و کنترل درب جک برقی محک
- گارانتی: 36 ماه گارانتی شرکت ارتباط سازان پیشرو تک نما
پنل تصویری 18 واحده کارتی برند الدو
پرسش‌های پرتکرار
چرا آیفون تصویری خودبهخود زنگ میخورد؟
رایجترین علتها نفوذ آب یا رطوبت به پنل، گیر کردن یا خرابی شستی زنگ، و اتصال سیم زنگ یک واحد به سیم مشترک در مسیر است. پنل را پس از قطع برق باز کنید و رطوبت و شستی را بررسی کنید.
صدا دارد ولی تصویر ندارد؛ مشکل از کجاست؟
معمولاً سیم تصویر قطع یا شل شده، دوربین پنل خراب است یا ولتاژ تغذیه کم است. اگر روی مانیتور دیگری تصویر هست، مشکل از سیم یا مانیتور همان واحد است.
تصویر برفکی یا خط‌دار است؛ چه کنم؟
کابل بلند، کابل بدون شیلد یا عبور کابل آیفون کنار کابل برق باعث نویز میشود. اتصالات را تمیز و سفت کنید و در صورت امکان کابل شیلددار جدا از کابل برق بکشید.
دربازکن کار نمی‌کند ولی آیفون سالم است؛ علت چیست؟
بوبین قفل سوخته، سیم قفل قطع شده یا قفل گیر کرده است. ولتاژ دو سر قفل را هنگام زدن دکمه اندازه بگیرید؛ اگر ولتاژ می‌رسد، قفل را تعویض یا تعمیر کنید.
چرا آیفون بعد از باران خراب میشود؟
نفوذ آب به پنل یا جعبهٔ اتصال؛ بارانگیر، آببندی ورودی کابل و خشک کردن پنل لازم است.
برفک تصویر از کجاست؟
معمولاً کابل بدون شیلد کنار سیمهای برق، اتصال ضعیف یا فاصلهٔ بیش از حد؛ با کابل مناسب و مسیر جدا کم میشود.
