سیم ۱٫۵، ۲٫۵، ۴ و ۶ برای چه مصرفی است؟ انتخاب سیم برق برای روشنایی، پریز، کولر و اجاق
سیم ۲.۵ برای پریز، پاسخ کوتاه: در سیمکشی ساختمان، سیم ۱٫۵ برای روشنایی با کلید ۱۰ آمپر، سیم ۲٫۵ برای پریزها با کلید ۱۶ آمپر، سیم ۴ برای مدارهای ۲۰ آمپر مثل کولر گازی بزرگ یا مسیر طولانی، و سیم ۶ برای حدود ۲۵ آمپر مثل آبگرمکن یا اجاق برقی یا کابل ورودی واحد به کار می‌رود. کلید هر مدار باید با سیم آن هماهنگ باشد.
فهرست مطالب
«برای پریز سیم ۲٫۵ بگیرم یا ۱٫۵ کافی است؟» پرتکرارترین سؤال هر کسی است که سیمکشی خانه را شروع میکند. جواب کوتاه: سیم را از روی کلیدی انتخاب کنید که آن مدار را حفاظت میکند، و کلید را از روی مصرف مدار. در این مقاله جدولی ساده برای همهٔ مدارهای معمول خانه آورده‌ایم. نقشهٔ کلی مدارها در راهنمای سیمکشی ساختمان از صفر آمده است.
نمرهٔ سیم یعنی چه؟
عدد ۱٫۵، ۲٫۵، ۴ یا ۶ سطح مقطع رشتهٔ مسی سیم بر حسب میلی‌متر مربع است. هرچه بزرگتر، سیم جریان بیشتری را بدون داغ شدن عبور می‌دهد. جریان مجاز سیم تک‌رشته داخل لوله (طبق جدول VDE 0298-4 در دمای ۳۰ درجه) تقریباً این است:
| سیم (mm²) | جریان مجاز (A) | کلید حداکثر (A) |
|---|---|---|
| ۱٫۵ | ۱۵ | ۱۰ |
| ۲٫۵ | ۲۰ | ۱۶ |
| ۴ | ۲۵ | ۲۰ |
| ۶ | ۳۳ | ۲۵ |
| ۱۰ | ۴۵ | ۳۵ |
کدام سیم برای کدام مدار خانه؟
| مدار | کلید رایج | سیم |
|---|---|---|
| روشنایی اتاق‌ها | ۱۰ آمپر | ۱٫۵ |
| پریزهای معمولی | ۱۶ آمپر | ۲٫۵ |
| پریزهای آشپزخانه (کتری، مایکروویو، ماشین ظرفشویی) | ۱۶ آمپر، مدار جدا | ۲٫۵ |
| ماشین لباسشویی | ۱۶ آمپر، مدار جدا | ۲٫۵ |
| کولر گازی ۹ تا ۱۸ هزار | ۱۶ آمپر | ۲٫۵ |
| کولر گازی ۲۴ هزار | ۲۰ تا ۲۵ آمپر | ۴ (برای ۲۵ آمپر، ۶) |
| آبگرمکن برقی | ۱۶ تا ۲۰ آمپر | ۲٫۵ یا ۴ |
| اجاق یا فر برقی | ۲۵ تا ۳۲ آمپر | ۶ (برای ۳۲ آمپر، ۱۰) |
| تغذیهٔ تابلو واحد از کنتور | ۲۵ آمپر (تک‌فاز) | ۶ یا بزرگتر |
این جدول برای مسیرهای معمول داخل آپارتمان است. اعداد کولر و اجاق را با پلاک دستگاه چک کنید و جریان دقیق را ملاک بگیرید.
دو مثال

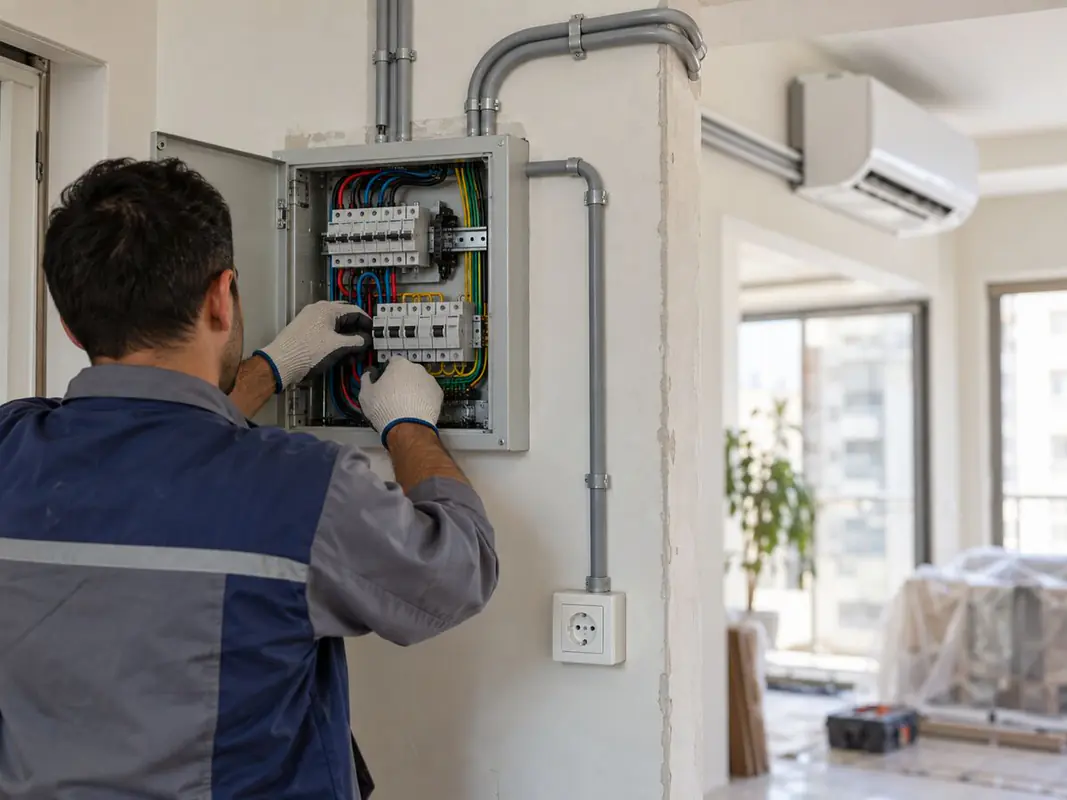

کولر گازی ۲۴ هزار: جریان کار بسیاری از مدل‌ها حدود ۱۰ تا ۱۲ آمپر است، ولی سازنده‌ها معمولاً کلید ۲۰ یا ۲۵ آمپر و مدار جدا توصیه می‌کنند. با کلید ۲۰ آمپر، سیم ۴ لازم است؛ اگر دفترچه ۲۵ آمپر خواسته، سیم ۶.
پریزهای یک اتاق که بخاری برقی ۲۰۰۰ وات هم به آن وصل میشود: ۲۰۰۰ وات در ۲۲۰ ولت حدود ۹ آمپر است؛ با کلید ۱۶ و سیم ۲٫۵ مشکلی نیست، به شرطی که هم‌زمان کتری و اتو هم روی همان مدار روشن نشود.
مسیر طولانی یا محیط گرم
اگر مسیر سیم بیش از ۳۰ تا ۴۰ متر است (مثلاً پریز حیاط یا انباری)، یا چند سیم برق‌دار داخل یک لولهٔ پر کنار هم هستند، یا سیم از سقف کاذب گرم عبور میکند، یک نمره بزرگتر بگیرید. برای محاسبهٔ دقیق از ماشین‌حساب انتخاب سیم و کابل استفاده کنید.

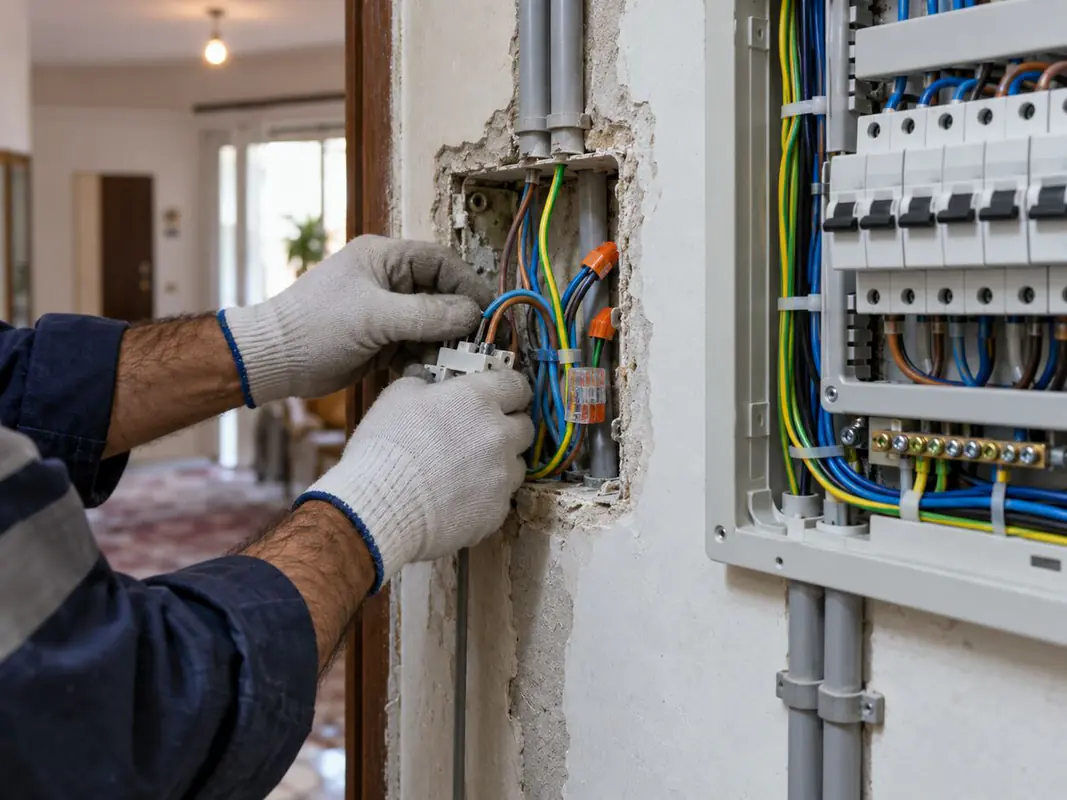

اشتباه‌های رایج
- کشیدن سیم ۱٫۵ برای پریز «چون ارزان‌تر است»؛ با کلید ۱۶ آمپر، سیم در خطر داغ شدن است.
- بزرگ کردن کلید برای اینکه نپرد؛ دلایل پریدن کلید را در چرا فیوز برق می‌پرد؟ بخوانید.
- مدار مشترک برای کولر گازی و پریزها.
- جا انداختن سیم ارت؛ هر مدار پریز سیم ارت هم‌سایز سیم فاز می‌خواهد.
حداکثر طول مدار برای افت ولتاژ حدود ۳٪ (تک‌فاز ۲۲۰ V، مس)
| سیم | جریان | طول تقریبی مسیر (یک‌طرفه) |
|---|---|---|
| ۱٫۵ mm² | ۵ A (روشنایی) | حدود ۴۴ m |
| ۲٫۵ mm² | ۱۰ A (پریزها) | حدود ۳۷ m |
| ۲٫۵ mm² | ۱۶ A (کولر یا لباسشویی) | حدود ۲۳ m |
| ۴ mm² | ۲۰ A | حدود ۳۰ m |
| ۶ mm² | ۲۵ A | حدود ۳۵ m |
محاسبه: L = ۶٫۶ × S ÷ (۲ × I × ۰٫۰۲۲۵)، بار با ضریب توان نزدیک ۱. در واحدهای آپارتمانی معمولی طول مدارها کمتر از این است؛ در ویلا و مسیر حیاط ممکن است سیم بزرگتر لازم شود. مرور کامل سیمکشی در راهنمای سیمکشی ساختمان.
خرید از ایمانا
سیم مفتول، سیم و کابل افشان و سیم ارت را ببینید و کلید هر مدار را از کلیدهای مینیاتوری انتخاب کنید. برای کل یک واحد، فهرست مدارها را بفرستید تا متراژ و پیش‌فاکتور بگیرید.
ماشین‌حساب انتخاب کابل
بار، طول مسیر و نوع مدار را وارد کنید تا کوچک‌ترین سطح مقطع مسی مناسب، با کنترل افت ولتاژ، پیشنهاد شود (تقریبی؛ برای پروژه‌ها طراح بررسی کند).
تحمل جریان هر سایز از جدول رایج بازار گرفته شده است و افت ولتاژ با مقاومت مس (۰٫۰۲۲۵) و آلومینیوم (۰٫۰۳۶ اهم·میلی‌متر مربع بر متر) برای طول دقیق مسیر حساب میشود: تک‌فاز ۲۲۰ ولت و سه‌فاز ۳۸۰ ولت، حداکثر ۵٪، ضریب توان ۰٫۹. نتیجه برای انتخاب اولیه است؛ طراحی نهایی را مهندس ناظر تأیید میکند. کابل‌های کنار هم یا در یک لوله ظرفیت کمتری دارند.
محصولات مرتبط
سیم و کابل 1*3 خراسان الکتریک
پرسش‌های پرتکرار
برای سیمکشی پریز سیم ۱٫۵ کافی است؟
نه. پریزهای معمولی با کلید ۱۶ آمپر حفاظت میشوند و سیم ۲٫۵ میخواهند. سیم ۱٫۵ برای مدارهای روشنایی با کلید ۱۰ آمپر است.
برای کولر گازی ۲۴ هزار چه سیمی لازم است؟
معمولاً سیم ۴ با کلید ۲۰ تا ۲۵ آمپر، روی مدار جدا. جریان دقیق را از پلاک یا دفترچهٔ کولر بخوانید و اگر مسیر طولانی است، یک سایز بزرگتر بگیرید.
سیم ۲٫۵ چند آمپر تحمل میکند؟
سیم تکرشتهٔ ۲٫۵ داخل لوله طبق جدول VDE 0298-4 حدود ۲۰ آمپر جریان مجاز دارد و کلید آن حداکثر ۱۶ آمپر است.
اگر سیم را یک نمره بزرگتر بگیرم ضرری دارد؟
ضرری ندارد جز هزینه و سختی کار در قوطیها. سیم بزرگتر گرمای کمتر و افت ولتاژ کمتری دارد. فقط کلید را با سیم کوچکتر مدار هماهنگ نگیرید؛ کلید با سیم همان مدار هماهنگ باشد.
سیم ۲٫۵ را با فیوز ۲۰ آمپر میشود حفاظت کرد؟
در شرایط معمول سیمکشی داخل لوله، نه؛ ۱۶ آمپر حد رایج برای سیم ۲٫۵ است.
سیم نازکتر برای روشنایی LED کافی است؟
برای مدار روشنایی سیم ۱٫۵ استاندارد است؛ کوچکتر از آن در سیمکشی ثابت توصیه نمیشود حتی اگر بار کم باشد.
