تابلو برق آپارتمان: چه کلیدهایی لازم دارد؟ فهرست تجهیزات، تعداد ماژول و چیدمان

تابلو برق آپارتمان، پاسخ کوتاه: تابلو آپارتمان معمولاً کلید اصلی، یک یا دو محافظ جان ۳۰ میلی‌آمپر، کلیدهای مینیاتوری ۱۰ آمپر برای روشنایی، ۱۶ آمپر برای پریزها و کلیدهای جدا برای کولر، آبگرمکن و آشپزخانه، به‌علاوهٔ شینهٔ نول و ارت جدا و در صورت امکان برقگیر و محافظ ولتاژ دارد. هر کلید باید برچسب داشته باشد.

فهرست مطالب

1. ترتیب تجهیزات از ورودی تا مدارها
2. نمونه فهرست برای واحد ۱۰۰ متری دوخوابه
3. یک محافظ جان یا دو تا؟
4. نکته‌های چیدمان
5. نمونهٔ برچسب‌گذاری تابلو واحد
6. خرید از ایمانا
7. پرسش‌های پرتکرار

تابلو برق واحد، قلب سیم‌کشی خانه است: همهٔ مدارها از آنجا شروع می‌شوند و همهٔ حفاظت‌ها آنجا قرار دارند. در این مقاله فهرست کامل تجهیزات تابلو یک آپارتمان، ترتیب چیدن آن‌ها و روش محاسبهٔ اندازهٔ جعبه را می‌خوانید. انتخاب سیم هر مدار را در سیم ۱٫۵، ۲٫۵، ۴ و ۶ برای چه مصرفی است؟ و نقشهٔ کلی را در راهنمای سیم‌کشی ساختمان ببینید.

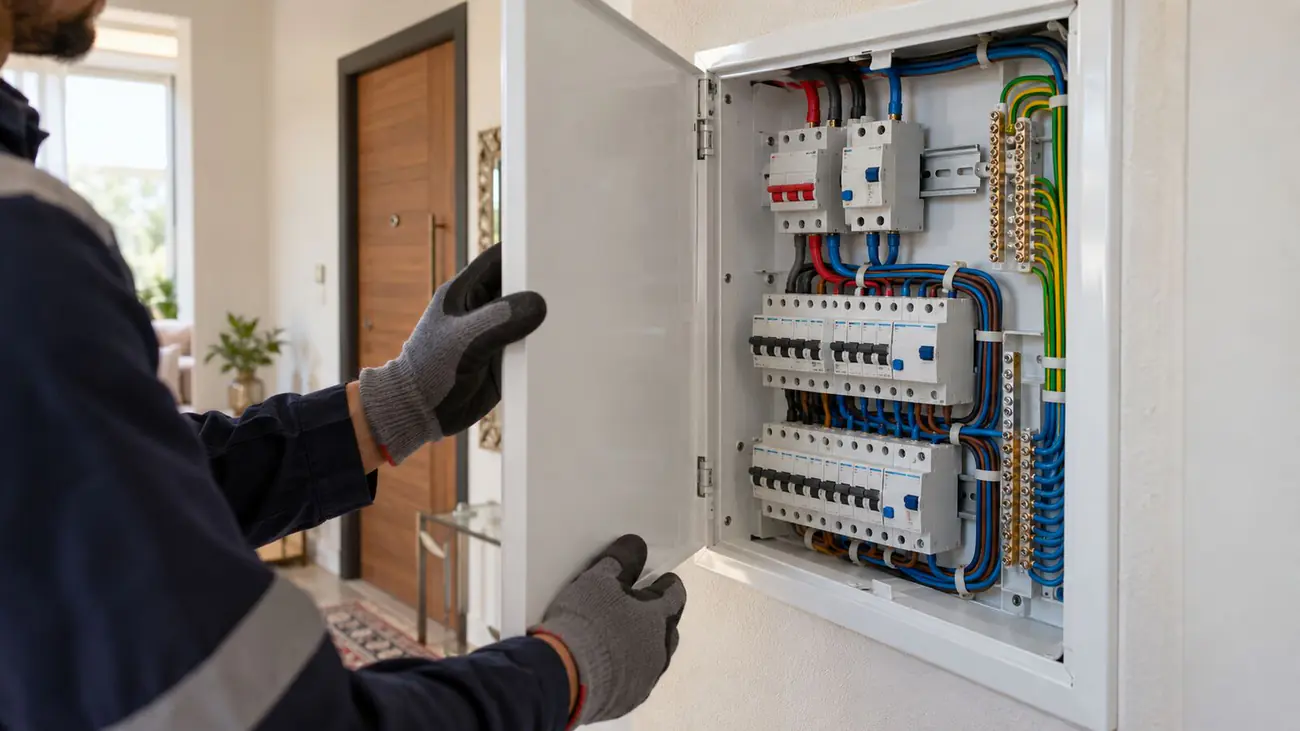

ترتیب تجهیزات از ورودی تا مدارها

1. کلید اصلی: کل واحد را قطع و وصل می‌کند؛ معمولاً کلید مینیاتوری دوپل یا تک‌پل+نول، هم‌آمپر انشعاب (مثلاً ۲۵ آمپر).
2. محافظ ولتاژ ریلی: در ولتاژ خیلی بالا یا پایین کل واحد را قطع می‌کند و پس از عادی شدن، با تأخیر وصل می‌کند.
3. کلید محافظ جان: با نشت جریان (معمولاً ۳۰ میلی‌آمپر) قطع می‌کند و از برق‌گرفتگی جلوگیری می‌کند. جزئیات در کلید محافظ جان چیست؟
4. کلیدهای مینیاتوری مدارها: برای هر مدار یک کلید، با آمپر متناسب با سیم همان مدار.

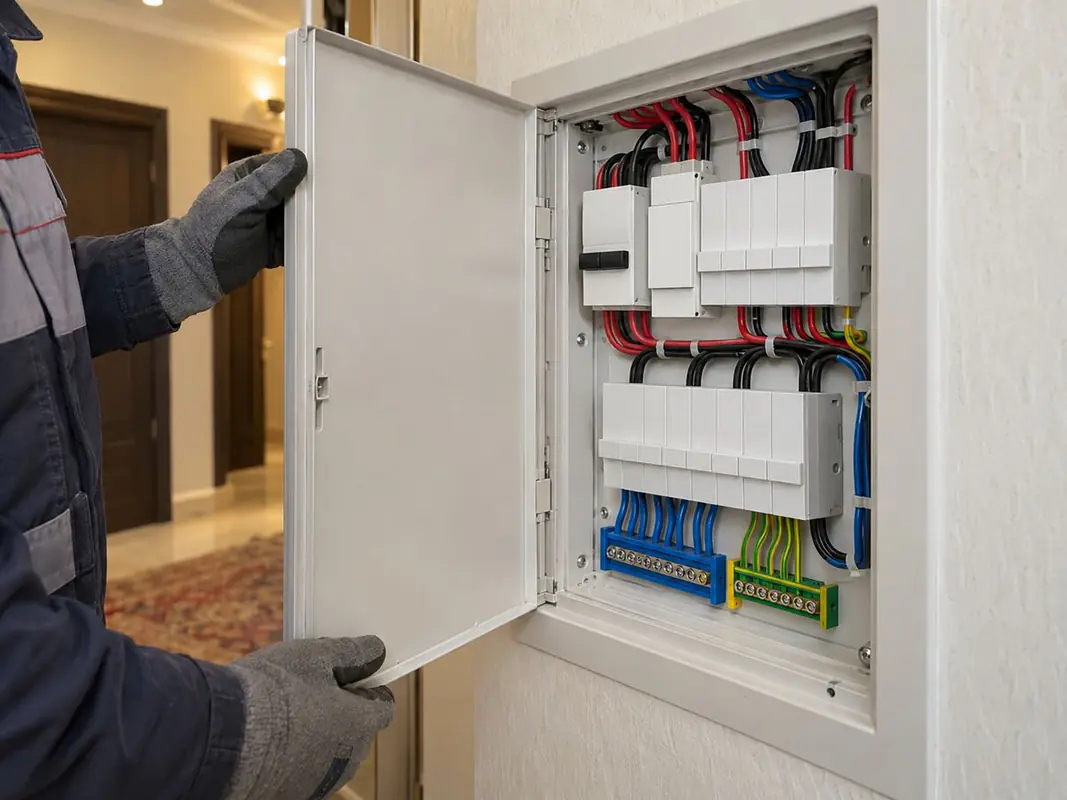

5. شینه‌های نول و ارت: نول‌ها و ارت‌ها هر کدام روی شینهٔ جداگانه؛ نول و ارت داخل تابلو واحد به هم وصل نمی‌شوند.

نمونه فهرست برای واحد ۱۰۰ متری دوخوابه

با ۲۰ تا ۳۰ درصد جای خالی برای مدارهای آینده (کولر دوم، شارژر، پریز حیاط)، جعبهٔ ۱۸ یا ۲۴ ماژول انتخاب مناسبی است. ماژول هر تجهیز را از مشخصات همان مدل بخوانید؛ عرض محافظ‌ها بین برندها فرق دارد.

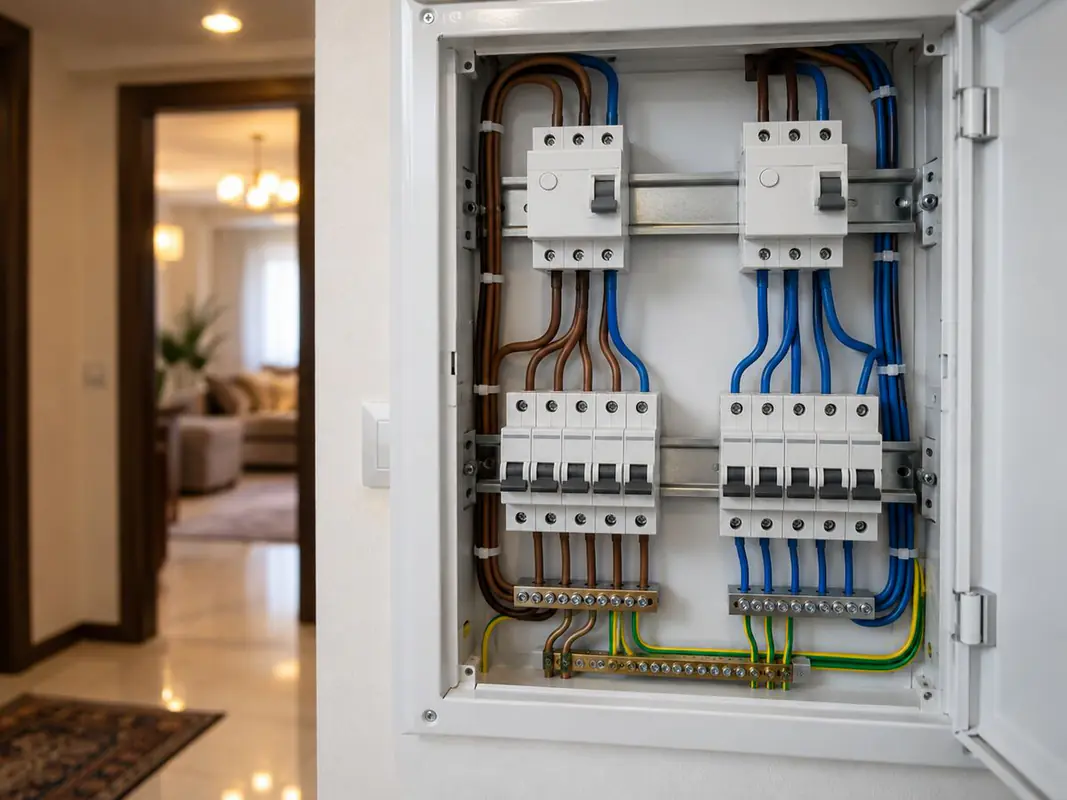

یک محافظ جان یا دو تا؟

با یک محافظ جان برای کل واحد، هر نشتی کوچک (مثلاً رطوبت پریز بالکن) برق همه‌جا را قطع می‌کند و شب در تاریکی می‌مانید. دو راه بهتر:

• روشنایی بیرون از محافظ جان و پریزها پشت آن؛
• مدارها بین دو محافظ جان تقسیم شوند تا قطع یکی، همهٔ خانه را خاموش نکند.

نکته‌های چیدمان

• روی هر کلید برچسب مدار بزنید؛ در عیب‌یابی وقت زیادی صرفه‌جویی می‌شود.
• نول هر مدار باید از پشت همان محافظ جانی بیاید که فاز آن مدار از آن می‌آید؛ نول مشترک بین دو محافظ جان باعث قطع بی‌دلیل می‌شود.
• سیم ورودی تابلو از کنتور باید با کلید اصلی هماهنگ باشد (برای ۲۵ آمپر تک‌فاز معمولاً ۶ میلی‌متر مربع یا بزرگ‌تر، بسته به طول).
• جعبهٔ تابلو را در جایی خشک، در دسترس و دور از آشپزخانه و حمام نصب کنید.

نمونهٔ برچسب‌گذاری تابلو واحد

برچسب روشن کمک می‌کند در خطا یا تعمیر فقط همان مدار قطع شود. حفاظت‌های تکمیلی تابلو (محافظ ولتاژ، برقگیر) در راهنمای ایمنی برق خانه آمده است.

خرید از ایمانا

کلیدهای مینیاتوری، محافظ ولتاژ و سایر تجهیزات حفاظتی برق را ببینید. فهرست مدارهای واحدتان را بفرستید تا کارشناسان ایمانا فهرست کامل تابلو و پیش‌فاکتور را آماده کنند.

محصولات مرتبط

پرسش‌های پرتکرار

تابلو برق آپارتمان چند ماژول باشد؟

تعداد ماژول همهٔ کلیدها را جمع کنید (کلید تک‌پل ۱، دوپل ۲، محافظ جان و محافظ ولتاژ معمولاً ۲) و حدود ۲۰ تا ۳۰ درصد جای خالی اضافه کنید. برای واحد ۱۰۰ متری معمولاً جعبهٔ ۱۸ تا ۲۴ ماژول کافی است.

کلید اصلی تابلو واحد چند آمپر باشد؟

هم‌اندازه یا کمی کوچک‌تر از آمپر کنتور واحد؛ برای انشعاب رایج تک‌فاز ۲۵ آمپر، کلید اصلی ۲۵ آمپر. کابل کنتور تا تابلو هم باید با آن هماهنگ باشد.

یک محافظ جان برای کل واحد کافی است؟

کافی است ولی با هر نشتی کوچک برق کل خانه قطع می‌شود. بهتر است دست‌کم مدارهای روشنایی از محافظ جان جدا باشند یا مدارها بین دو محافظ جان تقسیم شوند.

محافظ ولتاژ را کجای تابلو بگذاریم؟

محافظ ولتاژ ریلی بعد از کلید اصلی و پیش از کلیدهای مدارها قرار می‌گیرد تا کل واحد را در برابر ولتاژ نامناسب حفاظت کند. آمپر آن باید از کلید اصلی کمتر نباشد.

تابلو واحد کجا نصب شود؟

نزدیک ورودی، در دسترس، دور از آب و منبع گرما، با ارتفاع مناسب (معمولاً حدود ۱٫۵ تا ۱٫۸ متر).

جعبهٔ تابلو چند ردیف جای خالی داشته باشد؟

دست‌کم ۲۰ تا ۳۰ درصد جای خالی برای مدارهای آینده.
