باتری پنل اعلام حریق: محاسبهٔ ظرفیت (آمپرساعت)، تعویض و نگهداری
باتری پنل اعلام حریق، پاسخ کوتاه: ظرفیت باتری پنل = (جریان حالت عادی × ساعت آماده‌به‌کار + جریان حالت آلارم × زمان آلارم) × ضریب اطمینان حدود ۱٫۲۵. با فرض رایج ۲۴ ساعت آماده‌به‌کار و نیم ساعت آلارم، پنلی با ۰٫۲ آمپر عادی و ۱ آمپر آلارم حدود ۶٫۶ آمپرساعت می‌خواهد و باتری ۷ آمپرساعت انتخاب می‌شود.
فهرست مطالب
وقتی برق شهر قطع می‌شود، سیستم اعلام حریق باید همچنان کار کند؛ این کار با باتری داخل پنل انجام می‌شود. باتری کوچک یعنی چند ساعت بعد از قطع برق، سیستم بی‌صدا خاموش می‌شود. در این مقاله روش محاسبهٔ ظرفیت باتری، یک مثال عددی و نکته‌های نگهداری را می‌آوریم. اجزای کلی سیستم در راهنمای جامع سیستم اعلام حریق آمده است.
باتری باید چه مدتی کار کند؟
معیار رایج (برای مثال در BS 5839 برای بسیاری از ساختمان‌ها): باتری باید سیستم را ۲۴ ساعت در حالت عادی (آماده‌به‌کار) نگه دارد و بعد از آن، ۳۰ دقیقه آژیر را در حالت حریق تأمین کند. مقررات و نقشهٔ مصوب شما ممکن است زمان دیگری بخواهد؛ آن را ملاک قرار دهید.
فرمول محاسبه
ظرفیت (آمپرساعت) = (جریان حالت عادی × ساعت آماده‌به‌کار + جریان حالت حریق × ساعت آژیر) × ۱٫۲۵
- جریان حالت عادی: مصرف خود پنل + مصرف همهٔ دتکتورها در حالت آماده‌به‌کار (از دفترچهٔ هر قطعه).
- جریان حالت حریق: مصرف پنل در حالت حریق + همهٔ آژیرها و فلاشرها + دتکتورهای فعال‌شده.
- ضریب ۱٫۲۵: برای کاهش ظرفیت باتری با گذر زمان و دما.

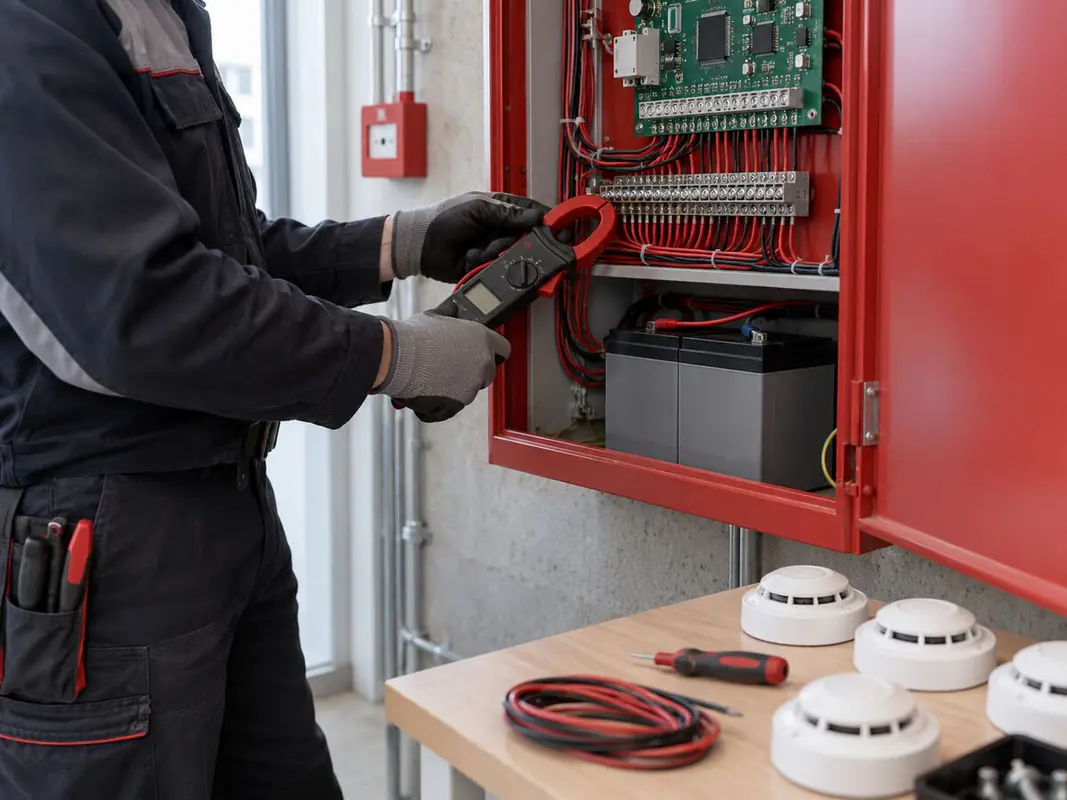

مثال: ساختمان ۵ طبقه
| مصرف | تعداد | جریان هر کدام | جمع |
|---|---|---|---|
| پنل (حالت عادی) | ۱ | ۶۰ میلی‌آمپر | ۶۰ mA |
| دتکتور (حالت عادی) | ۲۰ | ۰٫۱ میلی‌آمپر | ۲ mA |
| جمع حالت عادی | ۶۲ mA | ||
| پنل (حالت حریق) | ۱ | ۱۵۰ میلی‌آمپر | ۱۵۰ mA |
| آژیر و آژیر-فلاشر | ۶ | ۵۰ میلی‌آمپر | ۳۰۰ mA |
| جمع حالت حریق | ۴۵۰ mA |
محاسبه: (۰٫۰۶۲ × ۲۴ + ۰٫۴۵ × ۰٫۵) × ۱٫۲۵ = (۱٫۴۹ + ۰٫۲۳) × ۱٫۲۵ ≈ ۲٫۱ آمپرساعت.
دو باتری ۱۲ ولت ۷ آمپرساعت بهصورت سری (۲۴ ولت) با حاشیهٔ زیاد کافی است. اعداد این جدول نمونه‌اند؛ جریان واقعی هر قطعه را از مشخصات خودش بخوانید، چون بین مدل‌ها فرق زیادی دارد.
ولتاژ و اتصال
- بیشتر پنل‌ها ۲۴ ولت‌اند و دو باتری ۱۲ ولت هم‌ظرفیت و هم‌سن را سری می‌خواهند.
- باتری نو و کهنه را با هم استفاده نکنید؛ هر دو را با هم عوض کنید.
- حداکثر ظرفیتی که شارژر پنل پشتیبانی می‌کند در دفترچه آمده است؛ باتری خیلی بزرگ کامل شارژ نمی‌شود.

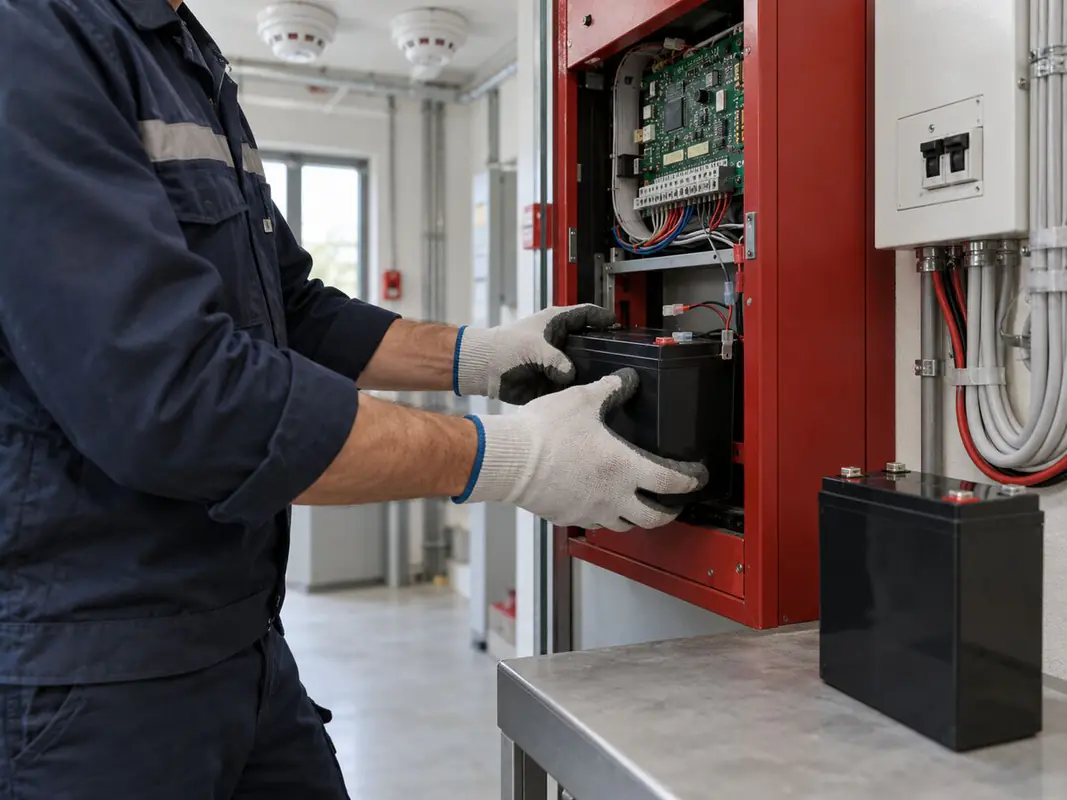

تعویض و نگهداری
- باتری سیلدسربی معمولاً ۳ تا ۵ سال عمر می‌کند؛ گرمای اتاق پنل عمر آن را کم می‌کند.

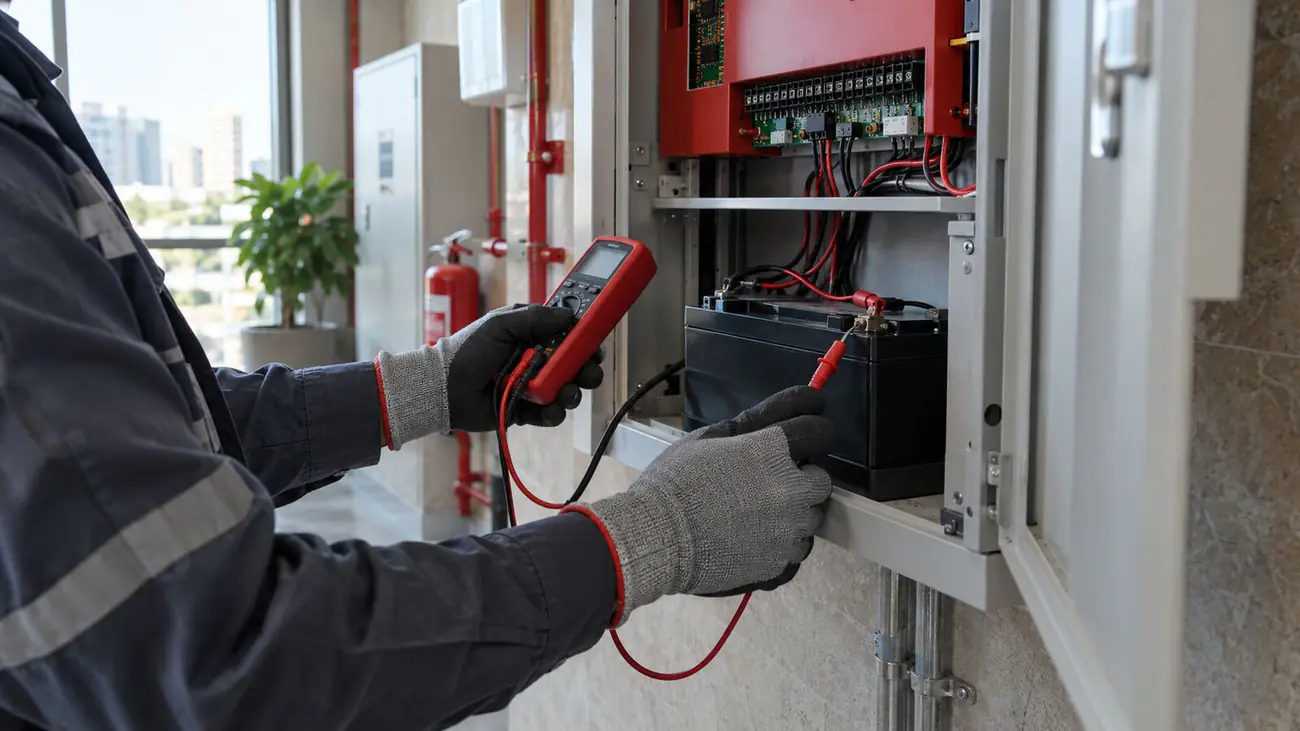

- در آزمایش دورهای، برق شهر را قطع کنید و ببینید پنل بدون خطا روی باتری کار می‌کند و آژیرها با قدرت کامل می‌زنند.
- خطای «Battery Fault» روی پنل را جدی بگیرید؛ معمولاً یعنی باتری ضعیف شده یا اتصال آن قطع است.
- تاریخ نصب را با ماژیک روی باتری بنویسید.
برای انتخاب پنل مناسب، مقاله‌های چند زون اعلام حریق لازم است؟ و آژیر، فلاشر و شستی را هم ببینید.
مثال دوم: مغازه با پنل ۴ زون
| مصرف | جریان | مدت | آمپرساعت |
|---|---|---|---|
| پنل در حالت عادی | ۸۰ mA | ۲۴ h | ۱٫۹۲ Ah |
| ۱۲ دتکتور در حالت عادی | ۱۲ × ۰٫۱ mA | ۲۴ h | حدود ۰٫۰۳ Ah |
| آژیرها در حالت هشدار | ۳ × ۲۰ mA | ۰٫۵ h | ۰٫۰۳ Ah |
| پنل در هشدار | ۱۵۰ mA | ۰٫۵ h | ۰٫۰۷۵ Ah |
| جمع × ۱٫۲۵ | — | — | حدود ۲٫۵ Ah |
نتیجه: دو باتری ۱۲ ولت ۷ آمپرساعت (۲۴ ولت) حاشیهٔ خوبی دارد. جریان‌ها نمونه‌اند؛ اعداد واقعی را از کاتالوگ پنل و تجهیزات بخوانید. طراحی سیستم در راهنمای اعلام حریق.
خرید از ایمانا
پنل‌ها را در کنترل پنل اعلام حریق ببینید؛ ولتاژ و ظرفیت باتری قابل‌استفاده در مشخصات هر پنل آمده است. برای محاسبهٔ دقیق باتری سیستم خودتان، فهرست تجهیزات را برای کارشناسان ایمانا بفرستید.
محصولات مرتبط
کنترل پنل فلزی مدل سیگما 24 زون آریاک
کنترل پنل اعلام حریق 18 زون زیتکس ZX-1800-18
- کنترل پنل اعلام حریق متعارف برند معتبر ZITEX
- پشتیبانی از 18 زون مستقل جهت کنترل دقیق مناطق ساختمان
- مجهز به فناوری حذف آلارم‌های کاذب (F.A.P)
- قابلیت اتصال تا 20 دتکتور دود یا حرارتی در هر زون
- امکان اتصال تعداد نامحدود شستی اعلام حریق
- دارای خروجی‌های اختصاصی برای آژیر، فلاشر و تجهیزات جانبی
- طراحی مطابق استانداردهای EN54-2 و EN54-4
- بدنه مقاوم ABS ضد ضربه و حرارت
- قابل نصب به صورت روکار یا توکار
مرکز کنترل فلزی 4 زون آریاک
پرسش‌های پرتکرار
باتری پنل اعلام حریق چند آمپرساعت باشد؟
از روی جریان مصرفی پنل و تجهیزات در حالت عادی و حالت حریق محاسبه می‌شود. برای ساختمان‌های مسکونی کوچک معمولاً ۲ باتری ۱۲ ولت ۷ تا ۷٫۲ آمپرساعت کافی است، ولی برای سیستم‌های بزرگ‌تر محاسبه لازم است.
باتری پنل اعلام حریق را هر چند وقت عوض کنیم؟
باتریهای سیلدسربی معمولاً هر ۳ تا ۵ سال یا زودتر اگر در آزمایش دورهای ولتاژ زیر بار افت کند. تاریخ نصب را روی باتری بنویسید.
می‌شود باتری بزرگ‌تر از ظرفیت محاسبه‌شده گذاشت؟
تا حدی که شارژر پنل بتواند آن را شارژ کند و در جعبهٔ پنل جا شود، بله. حداکثر ظرفیت مجاز باتری را از دفترچهٔ پنل بخوانید.
چرا دو باتری ۱۲ ولت روی پنل هست؟
بیشتر پنلهای اعلام حریق با ۲۴ ولت کار میکنند و دو باتری ۱۲ ولت بهصورت سری ۲۴ ولت میسازند.
باتری اعلام حریق را با باتری UPS عوض کنیم؟
باتری سربی-اسیدی سیلدشده با ولتاژ و ظرفیت مناسب کافی است؛ کیفیت و تاریخ ساخت مهم است.
باتری ضعیف را چطور تشخیص دهیم؟
پنل معمولاً خطای باتری میدهد؛ آزمون واقعی با قطع برق شهر و بررسی کار پنل در مدت مشخص.
