آژیر، فلاشر و شستی اعلام حریق: کجا و چند تا نصب کنیم؟
شستی و آژیر اعلام حریق، پاسخ کوتاه: شستی اعلام حریق کنار هر خروجی و در مسیر فرار هر طبقه، در ارتفاع حدود ۱٫۲ تا ۱٫۴ متر نصب می‌شود؛ آژیر باید در همهٔ فضاها شنیده شود (معمولاً دستکم یکی در هر طبقه و بیشتر در فضاهای بزرگ) و فلاشر برای محیط‌های پرسروصدا یا افراد کم‌شنوا لازم است. تعداد دقیق را طراحی تعیین می‌کند.
فهرست مطالب
دتکتورها آتش را تشخیص می‌دهند، ولی سیستم اعلام حریق دو جزء دیگر هم دارد که به همان اندازه مهم‌اند: شستی که آدم‌ها با آن حریق را اعلام می‌کنند و آژیر و فلاشر که همه را باخبر می‌کنند. در این مقاله می‌گوییم هر کدام کجا و به چه تعداد نصب شود. کلیات سیستم را در راهنمای جامع سیستم اعلام حریق و انتخاب دتکتور را در دتکتور دودی، حرارتی یا ترکیبی؟ ببینید.
شستی اعلام حریق (Manual Call Point)
شستی برای وقتی است که کسی آتش را پیش از دتکتور می‌بیند. با شکستن شیشه یا فشار دادن صفحهٔ ریست‌شونده، پنل بلافاصله وضعیت حریق اعلام می‌کند.

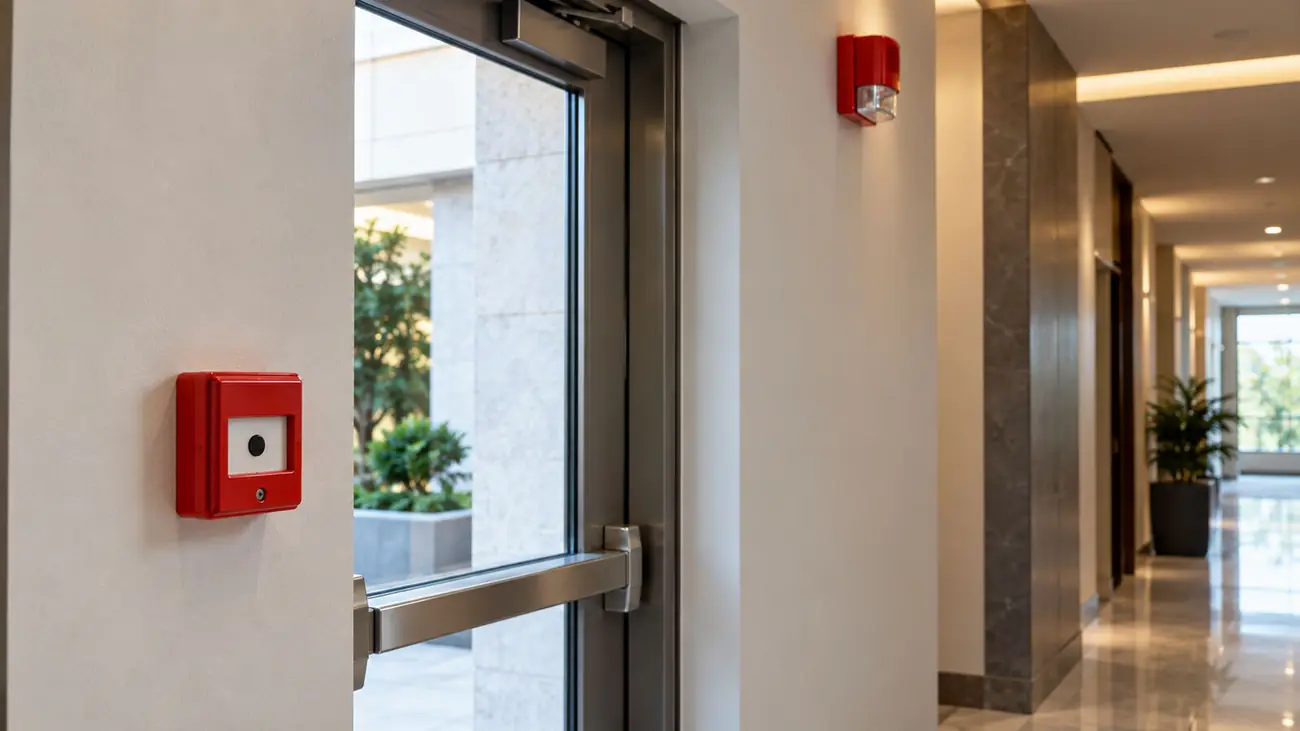

- محل: در مسیر خروج، کنار درهای خروجی به بیرون و ورودی راه‌پله‌ها در هر طبقه.
- ارتفاع: حدود ۱٫۴ متر از کف تمامشده.
- فاصله: هیچ نقطه‌ای از ساختمان نباید بیش از حدود ۴۵ متر مسیر پیاده تا نزدیک‌ترین شستی فاصله داشته باشد (BS 5839).
- دیده شدن: جلوی شستی خالی بماند و پشت در یا داخل کمد نصب نشود.
آژیر
آژیر باید در همهٔ فضاهای ساختمان به‌وضوح شنیده شود. معیار رایج (BS 5839):
- دستکم ۶۵ دسیبل در فضاهای عمومی، یا ۵ دسیبل بیشتر از صدای عادی محیط؛
- حدود ۷۵ دسیبل کنار تخت در فضاهای خواب، تا افراد خواب بیدار شوند.
صدا با هر در بسته به‌شدت کم می‌شود؛ پس یک آژیر بلند در راهپله برای اتاق‌خواب‌های پشت درهای بسته کافی نیست. چند آژیر با صدای متوسط، بهتر از یک آژیر خیلی بلند است.
فلاشر و آژیر-فلاشر

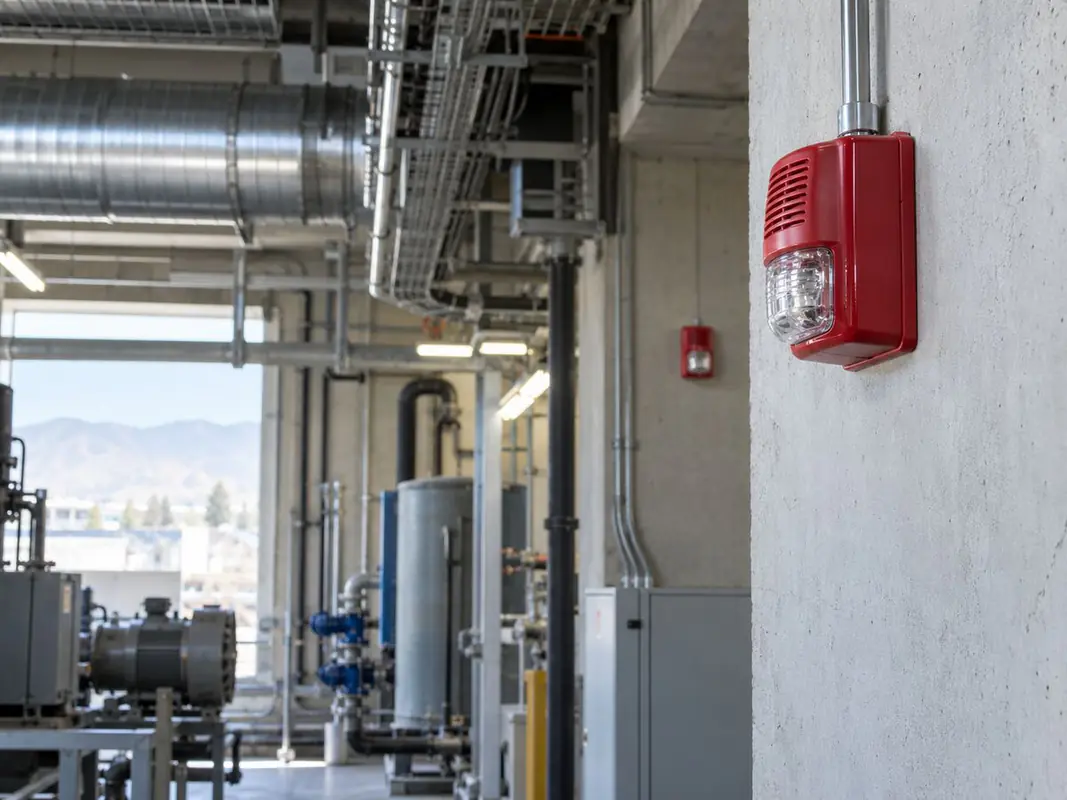

فلاشر نور چشمک‌زن قوی است و در این جاها لازم است: کارگاه و موتورخانهٔ پرسروصدا، فضاهایی با حضور افراد کم‌شنوا، و بیرون ساختمان کنار آژیر بیرونی تا محل حادثه برای آتش‌نشانی مشخص باشد. مدل‌های ترکیبی آژیر-فلاشر هر دو کار را با یک سیم‌کشی انجام می‌دهند.
تعداد تقریبی برای آپارتمان
| جزء | تعداد رایج |
|---|---|
| شستی | یکی در هر طبقه کنار راهپله + یکی کنار در خروجی همکف و پارکینگ |
| آژیر داخلی | یکی در هر طبقه در راهپله یا راهرو، و در صورت نیاز داخل واحدها |
| آژیر-فلاشر بیرونی | یکی روی نمای ورودی |
این تعداد برای برآورد اولیه است؛ نقشهٔ مصوب و طراح تعداد نهایی را تعیین می‌کنند.

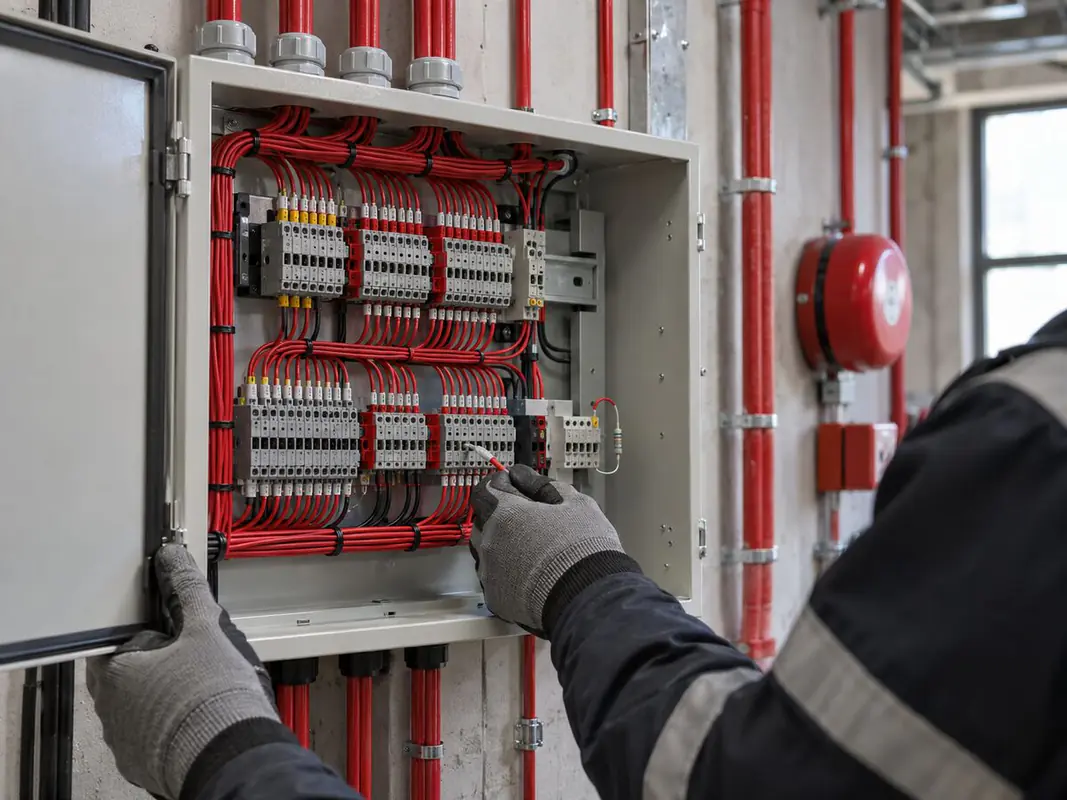

نکته‌های سیم‌کشی
- شستی‌ها معمولاً روی همان خط زون دتکتورهای آن طبقه بسته می‌شوند.
- آژیرها روی خروجی آژیر پنل و با کابل مقاوم حریق کشیده می‌شوند و در انتهای مدار مقاومت پایانی دارند.
- جریان مصرفی همهٔ آژیرها را جمع کنید؛ نباید از ظرفیت خروجی آژیر پنل بیشتر شود.
انتخاب کابل را در کابل اعلام حریق بخوانید.
بلندی صدای آژیر
| مورد | عدد راهنمای رایج |
|---|---|
| حداقل صدا در فضاهای عمومی | حدود ۶۵ دسیبل، یا ۵ دسیبل بالاتر از نویز زمینه |
| اتاق خواب (بیدار کردن) | حدود ۷۵ دسیبل در محل سر |
| کاهش صدا با هر دری بسته | چند ده دسیبل (در سنگین بیشتر) |
این اعداد از استانداردهای رایج طراحی (مانند BS 5839-1) گرفته شده و مقررات محلی ملاک است. به همین دلیل در آپارتمان‌ها آژیر داخل هر واحد یا نزدیک اتاق‌های خواب مؤثرتر از یک آژیر در راهپله است. طراحی سیستم در راهنمای اعلام حریق.
خرید از ایمانا
شستی، آژیر و فلاشر را در تجهیزات هشدار و فرمان و پنل‌ها را در کنترل پنل اعلام حریق ببینید. سازگاری هر قطعه با پنل در مشخصات آن آمده است.
محصولات مرتبط
مرکز کنترل فلزی 4 زون آریاک
کنترل پنل اعلام حریق 18 زون زیتکس ZX-1800-18
- کنترل پنل اعلام حریق متعارف برند معتبر ZITEX
- پشتیبانی از 18 زون مستقل جهت کنترل دقیق مناطق ساختمان
- مجهز به فناوری حذف آلارم‌های کاذب (F.A.P)
- قابلیت اتصال تا 20 دتکتور دود یا حرارتی در هر زون
- امکان اتصال تعداد نامحدود شستی اعلام حریق
- دارای خروجی‌های اختصاصی برای آژیر، فلاشر و تجهیزات جانبی
- طراحی مطابق استانداردهای EN54-2 و EN54-4
- بدنه مقاوم ABS ضد ضربه و حرارت
- قابل نصب به صورت روکار یا توکار
پرسش‌های پرتکرار
شستی اعلام حریق را در چه ارتفاعی نصب کنیم؟
معمولاً حدود ۱٫۴ متر از کف تمامشده، در مسیر خروج و کنار درهای خروجی و راهپله، جایی که دیده شود و چیزی جلوی آن نباشد.
صدای آژیر اعلام حریق چقدر باید بلند باشد؟
طبق BS 5839 دستکم ۶۵ دسیبل یا ۵ دسیبل بیشتر از صدای محیط، و در محل خواب حدود ۷۵ دسیبل کنار تخت. تعداد و جای آژیرها را طوری بچینید که در همهٔ فضاها شنیده شود.
فلاشر چه زمانی لازم است؟
در جاهای پرسروصدا مثل کارگاه و موتورخانه، جاهایی که افراد کم‌شنوا حضور دارند، و در فضای بیرونی کنار آژیر بیرونی.
با زدن شستی، آژیر قطع نمی‌شود؛ چه کنم؟
شستی را با کلید یا ابزار مخصوص به حالت عادی برگردانید (یا شیشهٔ آن را تعویض کنید) و سپس پنل را ریست کنید. تا شستی به حالت عادی برنگردد، پنل وضعیت حریق را نگه می‌دارد.
آژیر داخل واحد را چطور سیم‌کشی کنیم؟
از مدار آژیر پنل، با کابل مناسب (در صورت لزوم مقاوم حریق) و مقاومت انتهای خط طبق سازنده.
شستی را چه ارتفاعی نصب کنیم؟
ارتفاع رایج حدود ۱٫۴ متر از کف تمامشده، کنار درهای خروج و در مسیر فرار.
