لیست خرید سیم‌کشی برق یک واحد ۱۰۰ متری: متراژ سیم، تعداد کلید، پریز و تجهیزات تابلو
لیست خرید برق ساختمان، پاسخ کوتاه: برای سیم‌کشی یک واحد ۱۰۰ متری معمولاً چند صد متر سیم ۱٫۵ و ۲٫۵ (و سیم ۴ یا ۶ برای مدارهای پرمصرف)، سیم ارت، لوله و قوطی، حدود ۱۲ تا ۱۸ کلید و ۲۰ تا ۳۰ پریز، تابلو با کلیدهای مینیاتوری و محافظ جان و کانکتورها لازم است. مقدار دقیق را از روی نقشه و مسیر واقعی حساب کنید.
فهرست مطالب
پیش از شروع سیم‌کشی، داشتن یک فهرست خرید دقیق از چند بار رفت‌وآمد به مغازه و دورریز سیم جلوگیری می‌کند. در این مقاله روش برآورد متراژ سیم را یاد می‌گیرید و یک فهرست نمونه برای آپارتمان ۱۰۰ متری دوخوابه می‌بینید. این فهرست برای مالکان و پیمانکاران یک واحد است؛ نقشهٔ کلی در راهنمای سیم‌کشی ساختمان آمده است.
روش محاسبهٔ متراژ سیم
- مدارها را مشخص کنید (روشنایی، پریزها، آشپزخانه، کولر و …) و نمرهٔ سیم هر مدار را از جدول انتخاب سیم بگیرید.
- طول مسیر لوله از تابلو تا آخرین نقطهٔ هر مدار را روی نقشه یا با متر اندازه بگیرید (افقی + عمودی تا قوطیها).
- طول را در ۳ ضرب کنید (فاز، نول، ارت).
- برای کلیدها، طول قوطی کلید تا چراغ را برای سیم برگشت اضافه کنید.
- ۱۰ تا ۱۵ درصد برای اتصالات و دورریز اضافه کنید.
برآورد سیم برای واحد نمونه
| سیم | مدارها | برآورد |
|---|---|---|
| ۱٫۵ (فاز، نول، برگشت کلید، ارت) | ۲ مدار روشنایی | حدود ۲۰۰ تا ۲۵۰ متر |
| ۲٫۵ (فاز، نول، ارت) | پریز اتاق‌ها، پذیرایی، آشپزخانه، لباسشویی | حدود ۳۰۰ تا ۴۰۰ متر |
| ۴ (فاز، نول، ارت) | کولر گازی | حدود ۶۰ متر |
| ۶ یا بزرگ‌تر | کنتور تا تابلو واحد | به‌اندازهٔ مسیر × ۳ |
اعداد بالا برای یک نقشهٔ معمول است و با جای تابلو و طول مسیرها تغییر می‌کند. سیم‌ها را به رنگ استاندارد بخرید (رنگ‌بندی سیم).

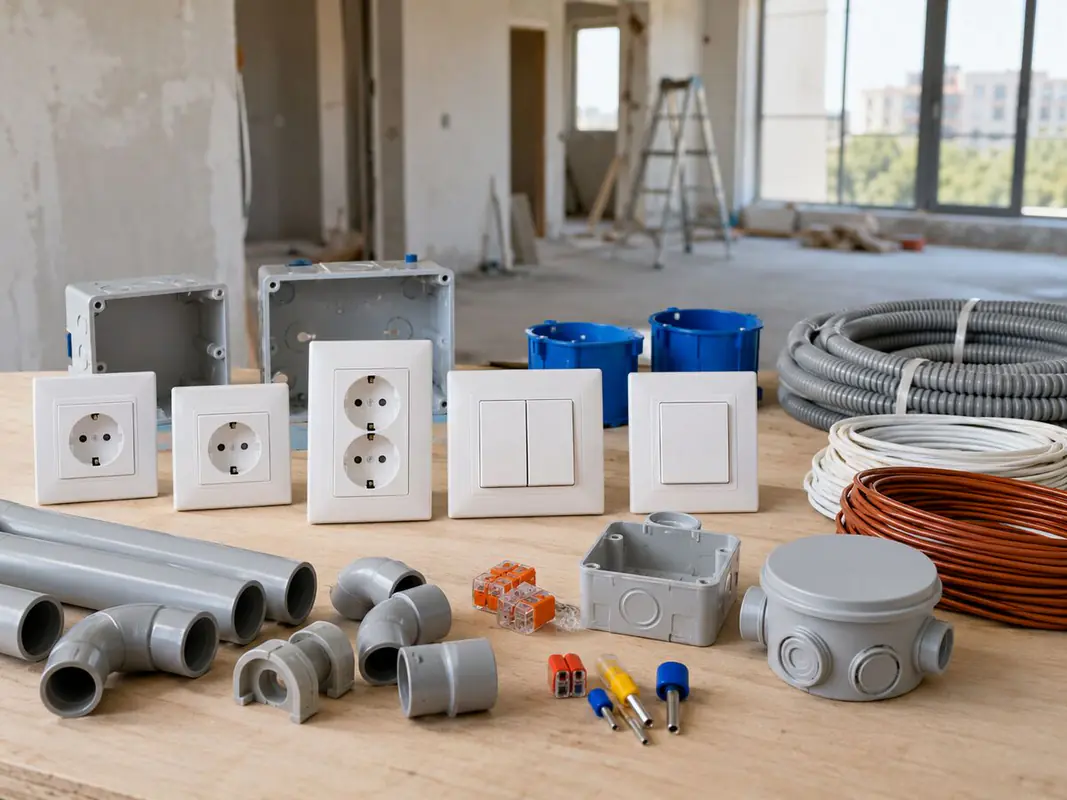

کلید، پریز و لوازم
| قلم | تعداد نمونه |
|---|---|
| کلید یک‌پل و دوپل | حدود ۱۰ |
| کلید تبدیل (راهرو) | ۲ |
| پریز برق ارت‌دار | حدود ۲۵ تا ۳۰ |
| پریز ضدآب (حمام، بالکن) | ۲ |
| پریز آنتن و شبکه و تلفن | ۳ تا ۵ |
| قوطی کلید و پریز | به تعداد کلید و پریز |
| جعبه‌تقسیم | ۸ تا ۱۲ |
| لوله برق و اتصالات | به‌اندازهٔ مسیرها |
| ترمینال و اتصال‌دهنده | یک بسته |
تعداد پریز هر فضا را در انتخاب کلید و پریز ببینید.

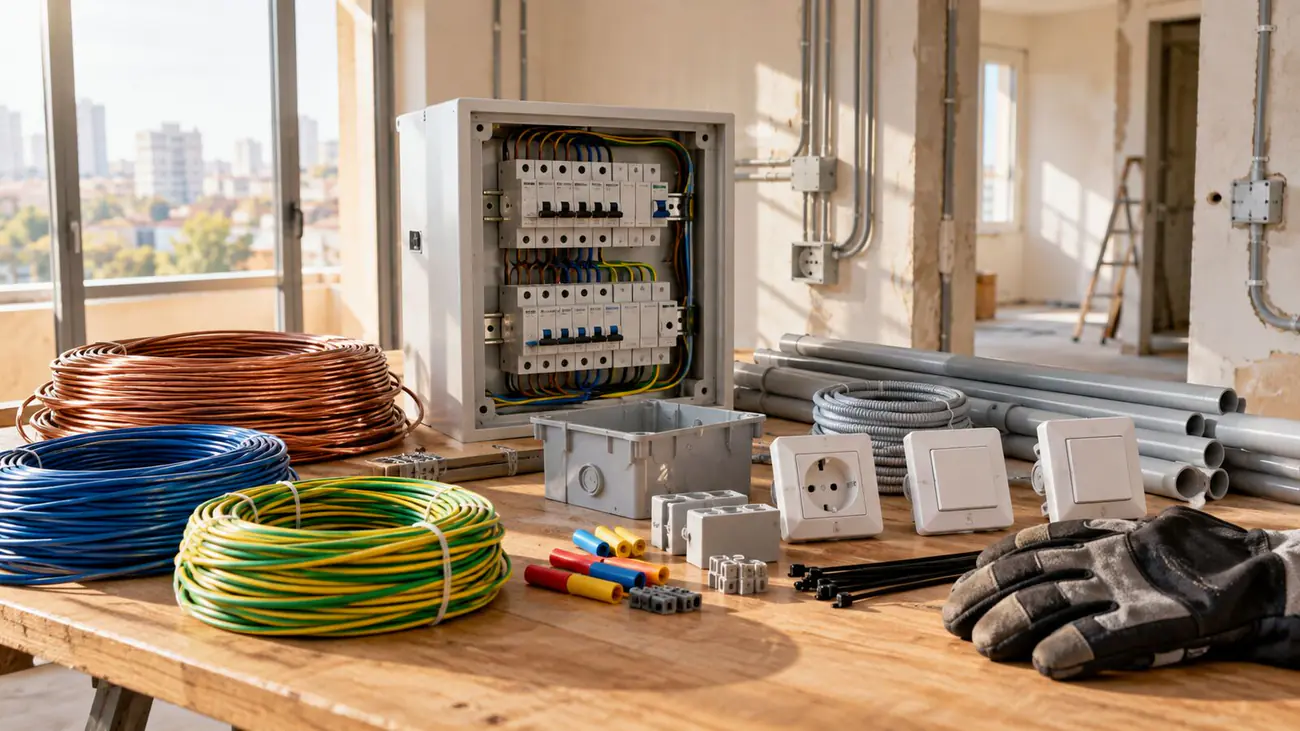

تجهیزات تابلو
کلید اصلی، محافظ ولتاژ، یک یا دو محافظ جان، حدود ۷ تا ۹ کلید مینیاتوری و جعبهٔ ۱۸ تا ۲۴ ماژول. فهرست کامل و دلیل هر کدام در تابلو برق آپارتمان آمده است.
نکته‌ها
- سیم را حلقهای بخرید و متراژ را به حلقهٔ کامل گرد کنید.
- همهٔ کلید و پریزها را از یک سری بخرید تا ظاهر یکدست باشد.

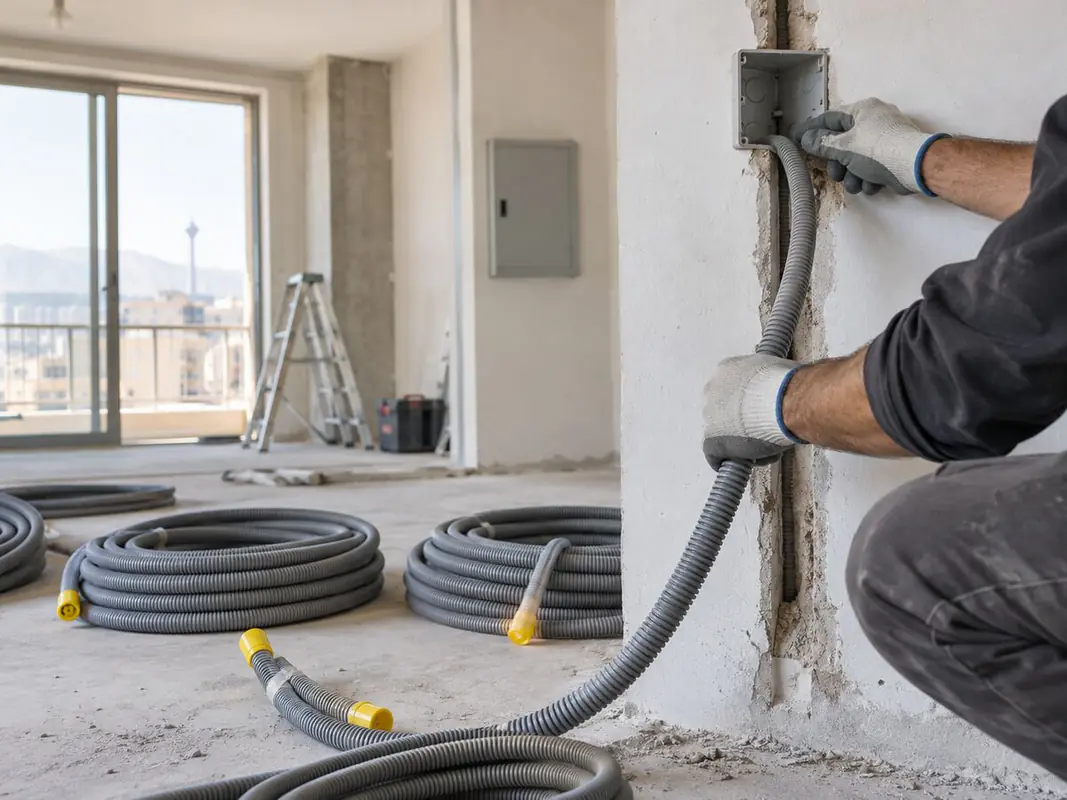

- برای مدارهای آینده (شارژر، کولر دوم، پریز حیاط) لوله خالی بکشید؛ بعداً کشیدن سیم از لوله خالی ارزان است.
اقلام کوچک که معمولاً فراموش می‌شوند
| قلم | مقدار پیشنهادی برای واحد ۱۰۰ متری |
|---|---|
| کانکتور فنری یا ترمینال | حدود ۵۰ تا ۱۰۰ عدد |
| چسب برق و غلاف رنگی | چند حلقه |
| بست کمربندی و بست لوله | یک بسته |
| سیم ارت اضافه برای هم‌بندی حمام | چند متر ۴ یا ۶ mm² |
| درپوش قوطی برای نقاط آینده | به تعداد قوطی‌های خالی |
| برچسب تابلو | یک برگ |
کابل‌کشی جریان ضعیف (آیفون، شبکه، آنتن) را هم در همین مرحله برنامه‌ریزی کنید تا دوباره دیوار کنده نشود (راهنمای کابل‌کشی جریان ضعیف).
خرید از ایمانا
سیم مفتول، سیم افشان، سیم ارت، کلید و پریز، لوازم و اتصالات و تجهیزات حفاظتی را ببینید. نقشه یا فهرست مدارها را بفرستید تا کارشناسان ایمانا پیش‌فاکتور کامل را آماده کنند؛ برای پروژه‌های چندواحدی صفحهٔ خرید عمده را ببینید.
محصولات مرتبط

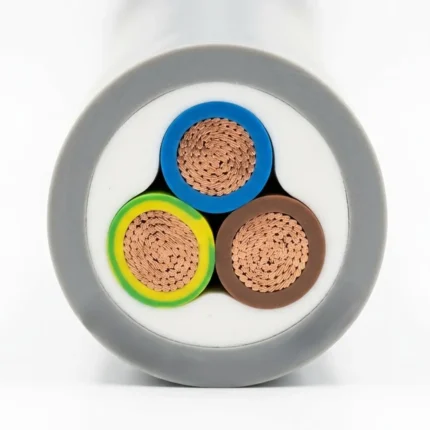

سیم و کابل 1*3 خراسان الکتریک
پرسش‌های پرتکرار
برای واحد ۱۰۰ متری چند متر سیم لازم است؟
بسته به نقشه، در نمونهٔ این مقاله حدود ۲۰۰ تا ۲۵۰ متر سیم ۱٫۵، حدود ۳۰۰ تا ۴۰۰ متر سیم ۲٫۵ و حدود ۶۰ متر سیم ۴ برآورد شده است؛ ارت هم بخشی از همین متراژهاست.
سیم را حلقهای بخرم یا متری؟
برای کل یک واحد، خرید حلقهای معمولاً بهصرفهتر است. متراژ را محاسبه کنید و به حلقهٔ کامل گرد کنید.
چرا متراژ سیم را سه برابر طول مسیر حساب میکنیم؟
چون در هر مدار سه سیم (فاز، نول و ارت) از یک مسیر عبور میکنند. در مدارهای کلیدی سیم برگشت کلید هم اضافه میشود.
چقدر سیم اضافه بخرم؟
حدود ۱۰ تا ۱۵ درصد برای اتصالات داخل قوطیها، تابلو و دورریز.
سیم را حلقهای بخریم یا متری؟
حلقههای ۱۰۰ متری معمولاً بهصرفهترند؛ متراژ را طوری برآورد کنید که از هر سایز حلقهٔ کامل لازم شود.
چقدر حاشیه برای سیم بگذاریم؟
حدود ۱۰ تا ۱۵ درصد برای اتصالها، خمها و اشتباههای برش.
