برآورد سیستم اعلام حریق برای آپارتمان ۸ واحدی: فهرست قطعات و تعداد
قیمت سیستم اعلام حریق آپارتمان، پاسخ کوتاه: برای آپارتمان ۸ واحدی معمولاً یک پنل متعارف چند زون، دتکتور دودی در واحدها و راهروها، دتکتور حرارتی در پارکینگ و موتورخانه، شستی و آژیر در هر طبقه، باتری، کابل و لوله و دستمزد نصب لازم است. تعداد دقیق دتکتورها را نقشه و طراح تعیین می‌کنند و برآورد بر اساس همین فهرست تهیه می‌شود.
فهرست مطالب
وقتی برای پایانکار یا بیمه به سیستم اعلام حریق نیاز دارید، اولین سؤال این است: «چقدر هزینه دارد؟» جواب به فهرست قطعات بستگی دارد. در این مقاله یک ساختمان نمونهٔ ۸ واحدی را قدم‌به‌قدم برآورد می‌کنیم تا روش را یاد بگیرید و برای ساختمان خودتان تکرار کنید. قیمت روز هر قطعه را در صفحهٔ محصول ببینید. اجزای سیستم در راهنمای جامع اعلام حریق آمده است.
ساختمان نمونه
۴ طبقهٔ مسکونی، هر طبقه ۲ واحد، روی یک طبقه پارکینگ با موتورخانه؛ یک راه‌پله. سیستم متعارف (برای ساختمان مسکونی متوسط به‌صرفه است؛ متعارف یا آدرسپذیر؟).
زون‌بندی
- زون ۱: پارکینگ
- زون ۲: موتورخانه و انباری‌ها
- زون ۳ تا ۶: طبقات اول تا چهارم
۶ زون لازم است؛ پنل ۸ زون دو زون ذخیره دارد. روش زون‌بندی را در چند زون اعلام حریق لازم است؟ ببینید.

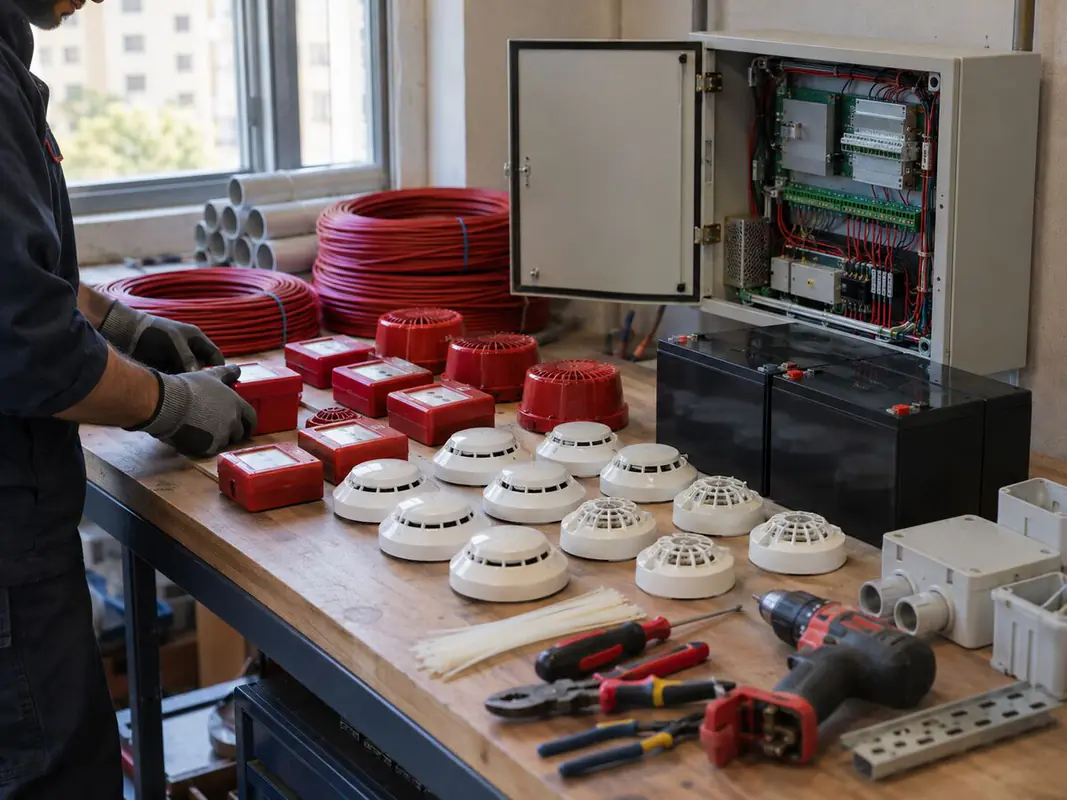

فهرست قطعات نمونه
| قطعه | محل | تعداد |
|---|---|---|

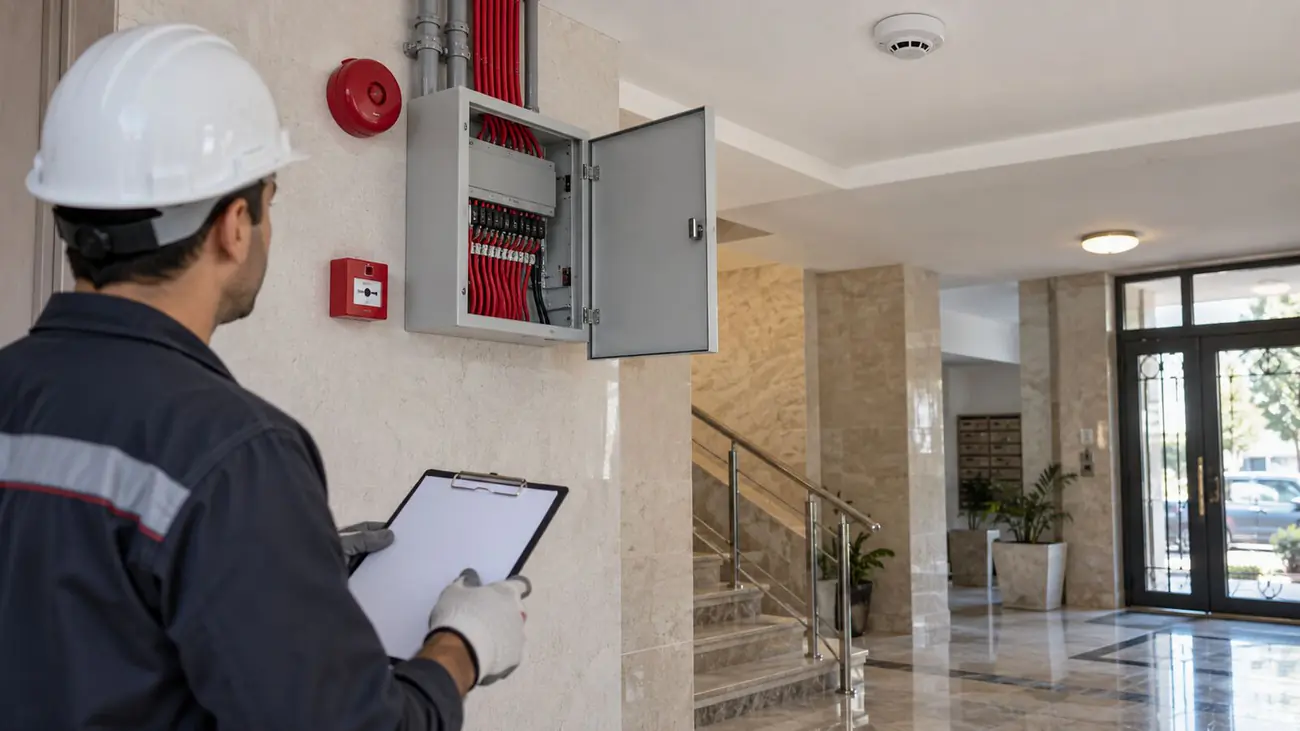

| کنترل پنل متعارف ۸ زون | لابی یا کنار نگهبانی | ۱ |
| باتری ۱۲ ولت ۷ آمپرساعت | داخل پنل | ۲ |
| دتکتور حرارتی | پارکینگ (بسته به مساحت)، موتورخانه | ۶ |
| دتکتور دودی | راه‌پله و راهروی هر طبقه، انباری‌ها | ۸ |
| دتکتور داخل واحدها (اگر در نقشه آمده) | هر واحد: ۲ دودی + ۱ حرارتی آشپزخانه | ۲۴ |
| شستی | هر طبقه کنار راه‌پله + خروجی همکف + پارکینگ | ۶ |
| آژیر داخلی | هر طبقه + پارکینگ | ۵ |
| آژیر-فلاشر بیرونی | نمای ورودی | ۱ |
| کابل دو رشتهٔ شیلددار | خطوط زون | حدود ۴۰۰ تا ۶۰۰ متر |
| کابل مقاوم حریق | مدار آژیرها | حدود ۱۰۰ تا ۱۵۰ متر |
| لوله، جعبه‌تقسیم، بست | مسیرها | به‌اندازهٔ مسیر |
تعداد دتکتورهای پارکینگ به مساحت آن بستگی دارد (هر دتکتور حرارتی حدود شعاع ۵٫۳ متر در سقف تخت؛ جزئیات). محل شستی و آژیرها را در آژیر، فلاشر و شستی ببینید و باتری را با محاسبهٔ باتری پنل کنترل کنید.
عواملی که هزینه را تغییر می‌دهند
- دتکتور داخل واحدها: بزرگ‌ترین متغیر؛ تعداد دتکتور را تقریباً دو برابر می‌کند.

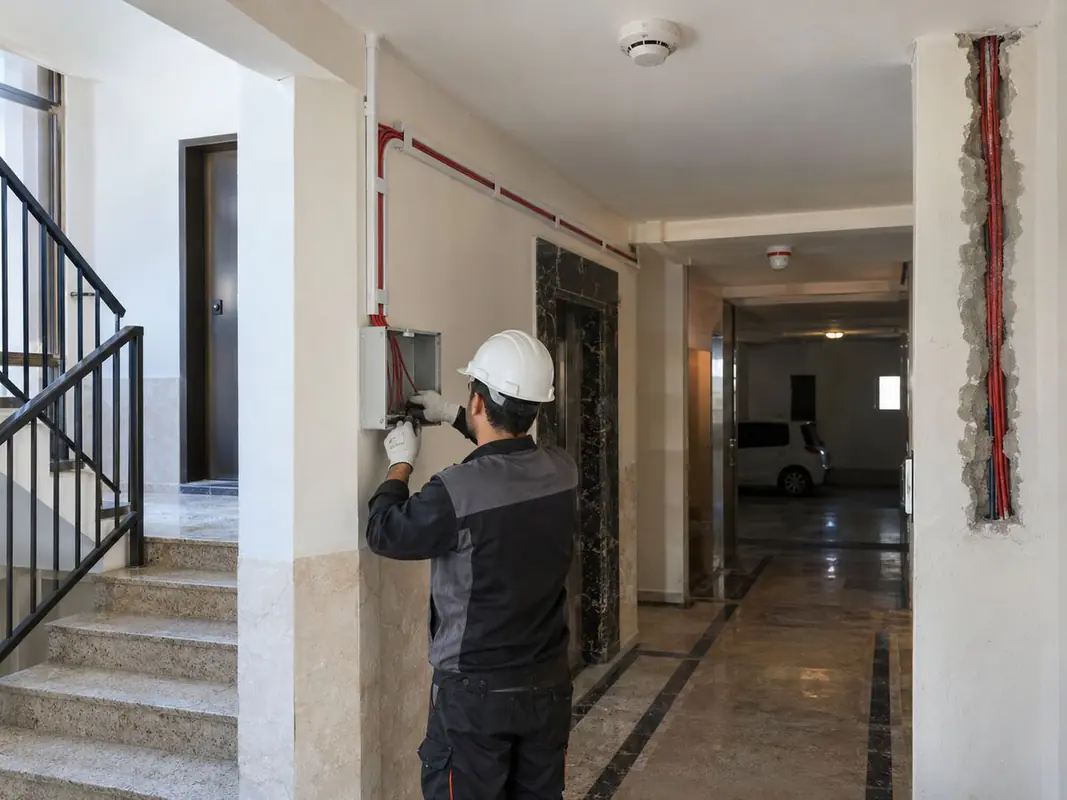

- اجرای کابل: کابلکشی همزمان با سفتکاری بسیار ارزان‌تر از اجرای روکار در ساختمان تمام‌شده است.
- فرمان‌های اضافه: قطع هواساز یا فرمان آسانسور، ماژول و کابل بیشتری می‌خواهد.
- برند و نوع پنل: پنل‌های با امکانات بیشتر (نمایشگر، خروجی‌های بیشتر) گران‌ترند.
- دستمزد اجرا و راه‌اندازی: بسته به شهر و پیمانکار.
برآورد متراژ کابل برای همان ساختمان
| مسیر | محاسبه | متراژ تقریبی |
|---|---|---|
| خط زون هر طبقه | حدود ۴۰ m در هر طبقه × ۵ طبقه | ۲۰۰ m |
| رایزر از پنل تا طبقات | ارتفاع ساختمان + اتصال‌ها | حدود ۳۰ m |
| مدار آژیرها | رایزر + انشعاب‌ها | حدود ۶۰ m |
| حاشیه | ۱۰ تا ۱۵٪ | حدود ۴۰ m |
| جمع | — | حدود ۳۳۰ m |
اعداد برای یک ساختمان نمونه است؛ نقشهٔ واقعی ملاک است. نوع کابل هر مدار در راهنمای کابلکشی جریان ضعیف و طراحی سیستم در راهنمای اعلام حریق.
خرید از ایمانا
پنل، دتکتور، شستی و آژیر و کابل مقاوم حریق را ببینید. نقشه یا تعداد طبقه و واحد ساختمانتان را بفرستید تا کارشناسان ایمانا همین فهرست را برای شما با قیمت روز آماده کنند.
محصولات مرتبط
اژیر فلاشر زیتکس مدل ZI-SS 81
کنترل پنل اعلام حریق 18 زون زیتکس ZX-1800-18
- کنترل پنل اعلام حریق متعارف برند معتبر ZITEX
- پشتیبانی از 18 زون مستقل جهت کنترل دقیق مناطق ساختمان
- مجهز به فناوری حذف آلارم‌های کاذب (F.A.P)
- قابلیت اتصال تا 20 دتکتور دود یا حرارتی در هر زون
- امکان اتصال تعداد نامحدود شستی اعلام حریق
- دارای خروجی‌های اختصاصی برای آژیر، فلاشر و تجهیزات جانبی
- طراحی مطابق استانداردهای EN54-2 و EN54-4
- بدنه مقاوم ABS ضد ضربه و حرارت
- قابل نصب به صورت روکار یا توکار
کنترل پنل اعلام حریق زیتکس مدل ZX-N 10 Pro
پرسش‌های پرتکرار
برای ساختمان ۸ واحدی پنل چند زون لازم است؟
در نمونهٔ ۴ طبقه با پارکینگ، معمولاً ۶ زون (پارکینگ، چهار طبقه، موتورخانه یا بام) لازم است و پنل ۸ زون با دو زون ذخیره انتخاب مناسبی است.
داخل واحدها هم دتکتور لازم است؟
بستگی به نقشهٔ مصوب آتشنشانی دارد. در بسیاری از طرحها فضاهای مشاعات و گاهی داخل واحدها دتکتور دارند؛ نقشهٔ مصوب ملاک است.
هزینهٔ اعلام حریق ساختمان را چطور کم کنیم؟
با سیستم متعارف بهجای آدرسپذیر برای ساختمانهای مسکونی متوسط، اجرای کابلکشی همزمان با سفتکاری، و خرید یکجای تجهیزات و کابل.
چند متر کابل برای اعلام حریق ۸ واحدی لازم است؟
به نقشه و ارتفاع طبقات بستگی دارد؛ در نمونهٔ این مقاله حدود ۴۰۰ تا ۶۰۰ متر کابل دتکتور و حدود ۱۰۰ تا ۱۵۰ متر کابل مقاوم حریق برای آژیرها برآورد شده است.
تأییدیهٔ آتشنشانی برای ساختمان مسکونی لازم است؟
در بسیاری از شهرها برای پایانکار ساختمانهای چندطبقه الزامی است؛ الزامات را از آتشنشانی شهر خود بپرسید.
هزینهٔ نگهداری سالانه را هم حساب کنیم؟
بله؛ آزمایش دورهای، تعویض باتری هر چند سال و تمیز کردن دتکتورها بخشی از هزینهٔ واقعی است.
